Erdwärme einfach erklärt
| Erdwärme kurz erklärt | |
|---|---|
| Definition | Im Erdreich gespeicherte Wärmeenergie, die zum Heizen, Kühlen oder zur Stromerzeugung genutzt werden kann |
| Fachbegriff | Geothermie |
| Typische Nutzung im Gebäude | Wärmepumpe mit Erdsonde oder Erdkollektor |
| Energiequelle | Wärme aus dem Erdinneren und gespeicherte Sonnenenergie im oberflächennahen Boden |
| Vorteil | Ganzjährig relativ konstante Wärmequelle |
| Nachteil | Hohe Erschließungskosten und teilweise Genehmigungspflicht |
| Häufige Systeme | Erdwärmesonde, Erdkollektor, Grundwasser-Wärmepumpe und tiefe Geothermie |
| Verwandte Begriffe | Geothermie, Wärmepumpe, Erdsonde, Erdkollektor und Jahresarbeitszahl |

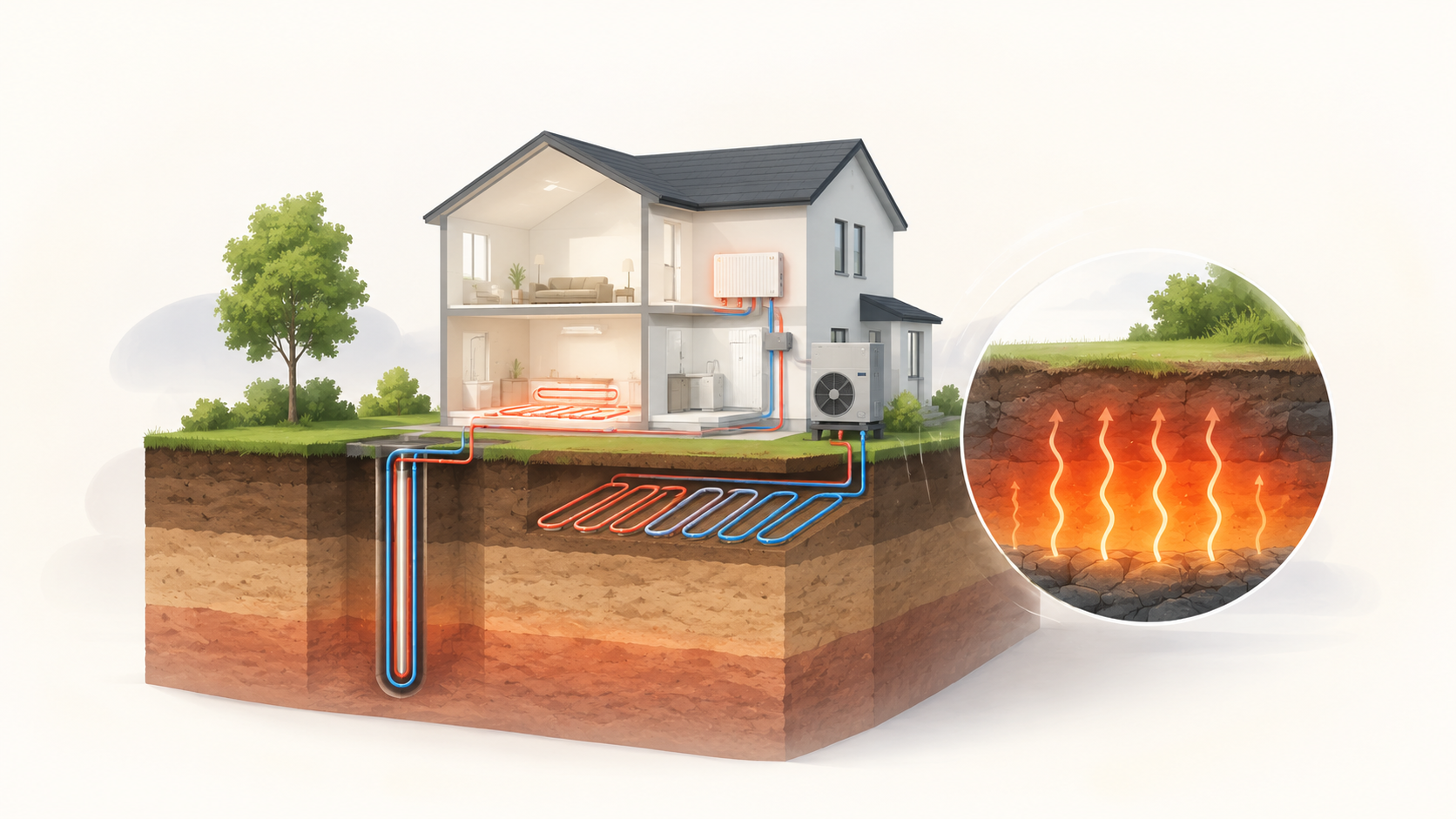

Erdwärme ist die im Boden gespeicherte Wärme, die technisch zum Heizen, Kühlen oder zur Energiegewinnung genutzt werden kann.
Im Wohngebäude wird Erdwärme meist mit einer Wärmepumpe erschlossen. Dafür entzieht eine Erdsonde, ein Flächenkollektor oder eine andere Wärmequelle dem Erdreich Energie und hebt deren Temperaturniveau auf ein für Heizung und Warmwasser nutzbares Niveau an.
Erdwärme gilt als erneuerbare Energiequelle. Sie ist besonders attraktiv, weil die Temperaturen im Erdreich deutlich gleichmäßiger sind als die Außenlufttemperatur. Dadurch können Erdwärmepumpen häufig effizienter arbeiten als Luftwärmepumpen.
Was ist Erdwärme?
Erdwärme bezeichnet die thermische Energie, die unterhalb der Erdoberfläche gespeichert ist.
Ein Teil stammt aus dem Erdinneren, ein anderer Teil aus Sonnenstrahlung, die den Boden erwärmt. In oberflächennahen Schichten spielen zusätzlich Niederschlag und Grundwasser eine Rolle.
Der Oberbegriff für die technische Nutzung dieser Wärme lautet Geothermie.
Wie entsteht Erdwärme?
Erdwärme hat mehrere Quellen:
- Restwärme der Erdentstehung: Ein Teil der Wärme ist seit der Entstehung der Erde gespeichert.
- Radioaktiver Zerfall: Natürliche Zerfallsprozesse im Erdinneren setzen Wärme frei.
- Sonnenenergie: Die oberen Bodenschichten speichern eingestrahlte Sonnenwärme.
- Niederschlag und Grundwasser: Wasser transportiert und verteilt Wärme im Untergrund.
Oberflächennahe und tiefe Geothermie
Bei der Nutzung von Erdwärme wird zwischen oberflächennaher und tiefer Geothermie unterschieden.
| Merkmal | Oberflächennahe Geothermie | Tiefe Geothermie |
|---|---|---|
| Tiefe | Nahe der Erdoberfläche | Große Bohrtiefen |
| Typische Anwendung | Gebäudeheizung und Kühlung | Wärmenetze und Stromerzeugung |
| Technik | Wärmepumpe | Heißes Tiefenwasser oder Dampf |
| Projektgröße | Einzelgebäude bis Quartier | Große kommunale oder industrielle Anlagen |
Wie funktioniert eine Erdwärmepumpe?
- Wärmeaufnahme: Eine Sole oder Grundwasser nimmt Wärme aus dem Erdreich auf.
- Verdampfung: Im Verdampfer gibt die Wärmequelle Energie an ein Kältemittel ab.
- Verdichtung: Ein Kompressor erhöht Druck und Temperatur des Kältemittels.
- Wärmeabgabe: Im Verflüssiger wird Wärme an das Heizsystem übertragen.
- Entspannung: Das Kältemittel wird entspannt und der Kreislauf beginnt erneut.
Erdwärmesonde
Eine Erdwärmesonde wird senkrecht in ein Bohrloch eingebracht. In den Rohren zirkuliert eine Wärmeträgerflüssigkeit, meist Sole.
Die Sonde entzieht dem umgebenden Gestein Wärme. Sie benötigt wenig Grundstücksfläche, verursacht aber hohe Bohrkosten und ist häufig genehmigungspflichtig.
Erdkollektor
Ein Erdkollektor besteht aus Rohrleitungen, die horizontal in geringer Tiefe im Erdreich verlegt werden.
Er benötigt eine relativ große unbebaute Grundstücksfläche. Dafür entfallen tiefe Bohrungen. Der Boden über dem Kollektor sollte möglichst nicht versiegelt oder tief überbaut werden.
Grabenkollektor und Ringgrabenkollektor
Beim Grabenkollektor werden Rohre in einem oder mehreren Gräben verlegt. Der Ringgrabenkollektor nutzt häufig den Randbereich eines Grundstücks.
Diese Variante kann weniger Fläche beanspruchen als ein klassischer Flächenkollektor und lässt sich bei guter Planung effizient in ein Baugrundstück integrieren.
Erdwärmekorb
Erdwärmekörbe sind spiralförmige Rohrsysteme, die in mehreren Metern Tiefe eingebaut werden.
Sie benötigen weniger Fläche als ein klassischer Flächenkollektor, sind aber in Planung und Auslegung anspruchsvoller.
Grundwasser als Wärmequelle
Bei einer Grundwasser-Wärmepumpe wird Wasser aus einem Förderbrunnen entnommen, im Wärmetauscher abgekühlt und über einen Schluckbrunnen zurückgeführt.
Grundwasser bietet häufig gute und konstante Temperaturen. Wasserqualität, Ergiebigkeit und behördliche Anforderungen müssen jedoch passen.
| Merkmal | Erdsonde | Erdkollektor |
|---|---|---|
| Platzbedarf | Gering | Hoch |
| Erschließung | Tiefenbohrung | Flache Erdarbeiten |
| Kosten | Meist höher | Oft geringer |
| Temperaturstabilität | Sehr gut | Stärker saisonabhängig |
| Genehmigung | Häufig erforderlich | Je nach Region und Ausführung |
Sole-Wasser-Wärmepumpe
Die Sole-Wasser-Wärmepumpe ist die typische Wärmepumpe für Erdsonden und Erdkollektoren.
Die Sole nimmt Wärme aus dem Erdreich auf und transportiert sie zur Wärmepumpe. Das Heizsystem wird auf der Wasserseite versorgt.
Welche Temperaturen herrschen im Erdreich?
In oberflächennahen Schichten schwankt die Temperatur mit den Jahreszeiten. Mit zunehmender Tiefe werden die Temperaturen gleichmäßiger.
Diese Stabilität ist ein wichtiger Vorteil gegenüber Außenluft. Die Wärmepumpe muss dadurch oft einen geringeren Temperaturhub überwinden.
Was bedeutet Temperaturhub?
Der Temperaturhub ist der Unterschied zwischen der Temperatur der Wärmequelle und der benötigten Vorlauftemperatur des Heizsystems.
Je kleiner der Temperaturhub, desto effizienter kann eine Wärmepumpe arbeiten.
Jahresarbeitszahl
Die Jahresarbeitszahl zeigt, wie viel Wärme eine Wärmepumpe im Verhältnis zum eingesetzten Strom über ein Jahr bereitstellt.
Jahresarbeitszahl = abgegebene Wärmemenge ÷ eingesetzte Strommenge
Eine höhere Jahresarbeitszahl bedeutet einen effizienteren Betrieb.
COP und SCOP
Der COP beschreibt die Effizienz bei einem bestimmten Prüfpunkt. Der SCOP bildet die saisonale Effizienz über verschiedene Betriebsbedingungen ab.
Für die tatsächliche Wirtschaftlichkeit ist die gemessene Jahresarbeitszahl besonders aussagekräftig.
Erdwärme im Neubau
Im Neubau lässt sich eine Erdwärmeanlage besonders gut integrieren, weil Erdarbeiten, Flächenheizung und Technikraum gemeinsam geplant werden können.
Niedrige Vorlauftemperaturen und ein guter Dämmstandard verbessern die Effizienz.
Erdwärme im Altbau
Auch im Altbau kann Erdwärme funktionieren. Entscheidend sind Heizlast, Vorlauftemperatur, Heizflächen und Gebäudedämmung.
Große Heizkörper, Flächenheizungen oder energetische Verbesserungen können die Effizienz erhöhen.
Erdwärme und Fußbodenheizung
Eine Fußbodenheizung arbeitet mit niedrigen Vorlauftemperaturen und passt daher gut zu einer Erdwärmepumpe.
Auch Wandheizungen oder ausreichend große Niedertemperatur-Heizkörper können geeignet sein.
Erdwärme für Warmwasser
Eine Erdwärmepumpe kann neben der Raumheizung auch Warmwasser bereitstellen.
Da Warmwasser höhere Temperaturen benötigt, arbeitet die Wärmepumpe dabei meist weniger effizient als im reinen Heizbetrieb.
Passive Kühlung
Bei der passiven Kühlung wird die niedrige Temperatur des Erdreichs genutzt, ohne dass der Verdichter der Wärmepumpe stark arbeiten muss.
Über einen Wärmetauscher wird Wärme aus dem Gebäude in den Boden abgeführt. Der Stromverbrauch ist meist deutlich geringer als bei einer klassischen Klimaanlage.
Aktive Kühlung
Bei der aktiven Kühlung arbeitet die Wärmepumpe ähnlich wie eine Klimaanlage und kehrt den Prozess um.
Die Kühlleistung ist höher als bei passiver Kühlung, allerdings steigt auch der Stromverbrauch.
Regeneration des Erdreichs
Das Erdreich muss sich nach Wärmeentzug wieder erwärmen. Dies geschieht durch Sonnenwärme, Niederschlag, Grundwasser und Wärmefluss aus tieferen Schichten.
Bei passiver Kühlung kann zusätzlich Sommerwärme in das Erdreich zurückgeführt werden.
Was passiert bei Übernutzung?
Wird über viele Jahre mehr Wärme entzogen als nachströmen kann, sinken die Bodentemperaturen.
Dadurch verschlechtert sich die Effizienz. Im Extremfall können Vereisung, Frosthebungen oder langfristige Leistungsprobleme entstehen.
Bohrung und Genehmigung
Erdsondenbohrungen müssen geologisch geplant und fachgerecht ausgeführt werden. In vielen Regionen sind Anzeige, Genehmigung oder wasserrechtliche Prüfung erforderlich.
Schutzgebiete, Grundwasserverhältnisse, Bergbaufolgen oder ungeeignete Gesteinsschichten können eine Bohrung einschränken.
Geologische Untersuchung
Die Wärmeleitfähigkeit des Untergrunds beeinflusst, wie viel Wärme eine Sonde dauerhaft liefern kann.
Bei größeren Anlagen kann ein Thermal Response Test helfen, die Eigenschaften des Untergrunds genauer zu bestimmen.
Kosten einer Erdwärmeanlage
Die Gesamtkosten bestehen aus Wärmepumpe, Wärmequellenanlage, Erdarbeiten oder Bohrung, Heizungsumbau, Speicher, Regelung und Installation.
| Kostenbereich | Typische Bestandteile |
|---|---|
| Wärmepumpe | Gerät, Regelung und Hydraulik |
| Erschließung | Bohrung, Kollektor, Gräben oder Brunnen |
| Gebäudeanpassung | Heizflächen, Leitungen und Elektroanschluss |
| Planung | Geologie, Genehmigung und Dimensionierung |
| Zusatztechnik | Speicher, Kühlung und Energiemanagement |
Betriebskosten
Die wichtigsten Betriebskosten entstehen durch den Stromverbrauch der Wärmepumpe und der Umwälzpumpen.
Hinzu kommen Wartung, mögliche Reparaturen und bei Brunnenanlagen gegebenenfalls zusätzlicher Pumpenaufwand.
Wartung
Erdwärmeanlagen gelten als wartungsarm, sollten aber regelmäßig kontrolliert werden.
- Anlagendruck prüfen
- Sole und Frostschutz kontrollieren
- Pumpen und Filter prüfen
- Temperaturen und Jahresarbeitszahl auswerten
- Heizungswasser und Hydraulik kontrollieren
- Bei Brunnenanlagen Wasserqualität überwachen
Lebensdauer
Erdsonden und Erdkollektoren können bei fachgerechter Ausführung sehr lange genutzt werden.
Die Wärmepumpe selbst besitzt wie andere technische Geräte eine kürzere Lebensdauer und kann später ersetzt werden, während die Wärmequelle weitergenutzt wird.
Erdwärme und Photovoltaik
Eine Photovoltaikanlage kann einen Teil des Stroms für die Erdwärmepumpe liefern.
Besonders in der Übergangszeit können Solarstromerzeugung und Heizbedarf gut zusammenpassen. Im Winter reicht der Solarstrom meist nicht vollständig aus.
Erdwärme und Stromspeicher
Ein Batteriespeicher kann selbst erzeugten Solarstrom zeitlich verschieben. Für den hohen saisonalen Heizbedarf ist seine Kapazität jedoch begrenzt.
Oft sind intelligente Steuerung und thermische Speicher wirtschaftlich wichtiger als ein sehr großer Batteriespeicher.
| Merkmal | Erdwärmepumpe | Luftwärmepumpe |
|---|---|---|
| Wärmequelle | Erdreich | Außenluft |
| Temperaturstabilität | Hoch | Stark wetterabhängig |
| Investition | Höher | Meist niedriger |
| Effizienz | Oft höher | Bei Kälte geringer |
| Außengeräusch | Kein Ventilator im Freien | Außengerät hörbar |
| Planung | Bohrung oder Erdarbeiten | Einfachere Erschließung |
| Merkmal | Erdwärme | Solarthermie |
|---|---|---|
| Energiequelle | Wärme aus Boden oder Grundwasser | Sonnenstrahlung |
| Nutzung | Ganzjährig mit Wärmepumpe | Vor allem bei Sonneneinstrahlung |
| Hilfsenergie | Strom für Wärmepumpe | Strom für Pumpen und Regelung |
| Stärke | Konstante Wärmequelle | Direkte solare Wärmeerzeugung |
Vorteile von Erdwärme
- Ganzjährig relativ konstante Wärmequelle
- Oft hohe Effizienz
- Kein Brennstofflager und kein Schornstein nötig
- Heizen und Kühlen mit einem System möglich
- Geringe Außengeräusche
- Gut mit Photovoltaik kombinierbar
- Langlebige Wärmequellenanlage
Nachteile von Erdwärme
- Hohe Investitionskosten
- Bohrung oder große Grundstücksfläche erforderlich
- Genehmigungen können nötig sein
- Geologie und Grundwasser können die Nutzung begrenzen
- Fehlerhafte Auslegung kann den Boden langfristig auskühlen
- Effizienz hängt stark von niedrigen Heiztemperaturen ab
Typische Planungsfehler
- Heizlast wird zu hoch oder zu niedrig angesetzt.
- Erdsonde oder Kollektor werden zu klein dimensioniert.
- Vorlauftemperaturen des Gebäudes werden unterschätzt.
- Grundstück und Leitungswege werden nicht vollständig geprüft.
- Genehmigungen werden zu spät geklärt.
- Regeneration des Erdreichs wird nicht berücksichtigt.
- Pumpenstrom und Hydraulik werden vernachlässigt.
- Photovoltaik wird ohne abgestimmte Regelung kombiniert.
Beispiel aus der Praxis
Ein gut gedämmtes Einfamilienhaus nutzt eine Erdsonde und eine Sole-Wasser-Wärmepumpe. Das Erdreich liefert im Winter eine deutlich gleichmäßigere Quellentemperatur als die Außenluft.
Die Wärmepumpe versorgt eine Fußbodenheizung mit niedriger Vorlauftemperatur. Dadurch arbeitet sie effizient. Im Sommer wird das Gebäude passiv gekühlt und ein Teil der Wärme in das Erdreich zurückgeführt.
Die tatsächliche Wirtschaftlichkeit hängt von Bohrkosten, Strompreis, Jahresarbeitszahl und Gebäudezustand ab.
Wussten Sie schon?
- Die oberen Bodenschichten speichern zu einem großen Teil Sonnenenergie.
- Eine Erdwärmepumpe kann oft auch zur passiven Kühlung genutzt werden.
- Die Wärmequelle im Erdreich kann länger halten als die Wärmepumpe selbst.
Merksatz
Erdwärme nutzt die relativ konstante Temperatur des Untergrunds und ermöglicht besonders effizientes Heizen, wenn Gebäude und Wärmequelle richtig ausgelegt sind.
Fazit
Erdwärme ist eine erneuerbare Wärmequelle, die vor allem mit Wärmepumpen genutzt wird. Erdsonden, Erdkollektoren und Grundwasseranlagen erschließen die im Untergrund gespeicherte Energie.
Der größte Vorteil liegt in der ganzjährig relativ stabilen Quellentemperatur. Dadurch erreichen Erdwärmepumpen häufig eine hohe Effizienz und können zusätzlich zur Kühlung eingesetzt werden.
Dem stehen hohe Anfangskosten, Genehmigungen und geologische Anforderungen gegenüber. Für eine gute Anlage müssen Heizlast, Wärmequelle, Vorlauftemperatur und Regeneration des Erdreichs sorgfältig geplant werden.
Häufig gestellte Fragen zu Erdwärme
Was ist Erdwärme einfach erklärt?
Erdwärme ist die im Boden gespeicherte Wärme, die zum Heizen, Kühlen oder zur Energiegewinnung genutzt werden kann.
Ist Erdwärme erneuerbar?
Ja. Sie gilt als erneuerbare Energiequelle, wenn dem Untergrund langfristig nicht mehr Wärme entzogen wird, als nachströmen oder regeneriert werden kann.
Was ist der Unterschied zwischen Erdwärme und Geothermie?
Geothermie ist der Fachbegriff für die technische Nutzung von Erdwärme.
Wie funktioniert eine Erdwärmepumpe?
Sie nimmt Wärme aus Erdreich oder Grundwasser auf und hebt deren Temperaturniveau mithilfe eines Kältemittelkreislaufs an.
Was ist besser: Erdsonde oder Erdkollektor?
Eine Erdsonde benötigt wenig Fläche, ist aber teurer. Ein Erdkollektor ist oft günstiger, braucht jedoch deutlich mehr Grundstücksfläche.
Wie tief wird für Erdwärme gebohrt?
Die Tiefe hängt von Geologie, Heizlast, Genehmigung und Anlagenplanung ab. Erdsonden reichen deutlich tiefer als Flächenkollektoren.
Braucht Erdwärme eine Genehmigung?
Häufig ja, besonders bei Tiefenbohrungen und Grundwassernutzung. Die Anforderungen unterscheiden sich regional.
Kann Erdwärme auch kühlen?
Ja. Viele Anlagen können passiv oder aktiv kühlen.
Lohnt sich Erdwärme im Altbau?
Das kann sich lohnen, wenn Heizlast und Vorlauftemperaturen passend sind oder das Gebäude energetisch verbessert wird.
Wie effizient ist eine Erdwärmepumpe?
Die Effizienz hängt von Quellentemperatur, Vorlauftemperatur, Auslegung und Betrieb ab. Häufig ist sie höher als bei einer Luftwärmepumpe.
Kann das Erdreich auskühlen?
Ja. Bei zu starkem oder dauerhaft unausgeglichenem Wärmeentzug kann die Bodentemperatur sinken.
Wie lange hält eine Erdsonde?
Eine fachgerecht ausgeführte Erdsonde kann sehr lange genutzt werden und oft mehrere Generationen von Wärmepumpen versorgen.
Kann Erdwärme mit Photovoltaik kombiniert werden?
Ja. Solarstrom kann einen Teil des Strombedarfs der Wärmepumpe decken.
Was kostet Erdwärme?
Die Kosten hängen stark von Wärmepumpe, Bohrung oder Erdarbeiten, Gebäudeanpassung und regionalen Bedingungen ab.
Was ist tiefe Geothermie?
Tiefe Geothermie nutzt Wärme aus großen Tiefen, meist für Wärmenetze, industrielle Prozesse oder Stromerzeugung.
