Batteriespeicher einfach erklärt
| Batteriespeicher kurz erklärt | |
|---|---|
| Definition | System zur Aufnahme, Speicherung und späteren Abgabe elektrischer Energie |
| Fachbereich | Elektrotechnik, Energietechnik und Batterietechnologie |
| Kernfunktion | Elektrische Energie zeitlich verschieben |
| Typische Anwendung | Photovoltaik, Netzstabilisierung, Notstrom, Elektrofahrzeuge und Industrie |
| Energieumwandlung | Elektrische Energie wird chemisch gespeichert und später wieder elektrisch bereitgestellt. |
| Wichtige Kennzahlen | Kapazität, Leistung, Wirkungsgrad, Entladetiefe, C-Rate und Zyklenzahl |
| Verwandte Begriffe | Solarspeicher, Stromspeicher, Akkumulator, Ladezyklus, Wechselrichter und Energiemanagement |
| Englischer Begriff | Battery Energy Storage System |
| Abkürzung | BESS |
Ein Batteriespeicher kann Strom aufnehmen, wenn mehr Energie vorhanden ist als benötigt wird, und ihn später wieder bereitstellen.
Diese Fähigkeit macht Batteriespeicher zu einem wichtigen Bestandteil moderner Energiesysteme. Sie gleichen zeitliche Unterschiede zwischen Stromerzeugung und Stromverbrauch aus, unterstützen Photovoltaikanlagen, sichern wichtige Verbraucher bei Stromausfall und können Stromnetze stabilisieren.
Der Begriff Batteriespeicher beschreibt nicht nur die Batteriezellen. Zu einem vollständigen System gehören außerdem Batteriemanagement, Wechselrichter, Messgeräte, Schutztechnik, Kühlung und Steuerungssoftware.
Wie gut ein Speicher zu einer Anwendung passt, hängt nicht allein von seiner Kapazität ab. Auch Lade- und Entladeleistung, Wirkungsgrad, Lebensdauer, Temperaturverhalten und Sicherheit sind entscheidend.

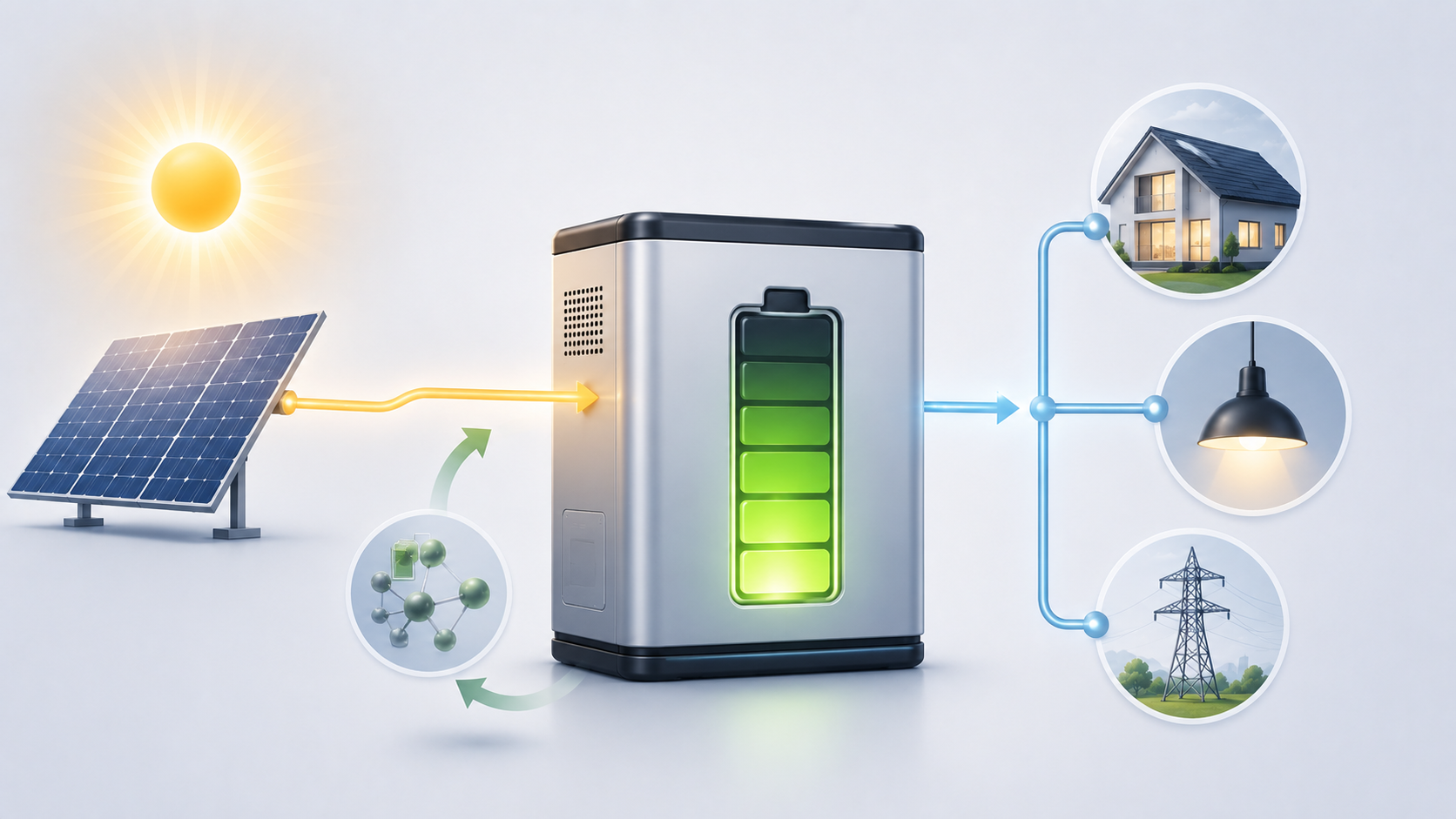

Was ist ein Batteriespeicher?
Ein Batteriespeicher ist ein wiederaufladbares Energiespeichersystem, das elektrische Energie in chemischer Form speichert und später wieder als Strom abgibt.
Beim Laden laufen chemische Reaktionen in den Batteriezellen ab. Beim Entladen werden diese Reaktionen teilweise umgekehrt und elektrische Energie wird bereitgestellt.
Batteriespeicher reichen von kleinen Akkus in Geräten bis zu großen stationären Speichersystemen für Gebäude, Gewerbe, Industrie und Stromnetze.
Batteriespeicher einfach erklärt
Ein Batteriespeicher funktioniert wie ein großer wiederaufladbarer Akku. Er nimmt Strom auf, wenn Energie verfügbar oder günstig ist, und gibt sie wieder ab, wenn sie benötigt wird.
Bei einer Photovoltaikanlage wird der Speicher tagsüber geladen. Abends oder nachts versorgt er Verbraucher mit dem zuvor gespeicherten Solarstrom.
In einem Stromnetz kann ein Batteriespeicher innerhalb kurzer Zeit Leistung aufnehmen oder abgeben und dadurch Schwankungen ausgleichen.
Wie funktioniert ein Batteriespeicher?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Energie steht zur Verfügung | Strom stammt beispielsweise aus Photovoltaik, Netz oder Generator. | Der Speicher kann geladen werden. |
| 2. Strom wird angepasst | Leistungselektronik passt Spannung und Strom an die Batterie an. | Geeigneter Ladestrom entsteht. |
| 3. Batterie wird geladen | Elektrische Energie wird durch chemische Reaktionen gespeichert. | Der Ladezustand steigt. |
| 4. Speicher wird überwacht | Das Batteriemanagement prüft Spannung, Temperatur und Zellzustand. | Sicherer Betrieb wird gewährleistet. |
| 5. Energie wird benötigt | Verbrauch übersteigt Erzeugung oder Netzstrom soll ersetzt werden. | Der Speicher beginnt zu entladen. |
| 6. Strom wird bereitgestellt | Chemische Energie wird wieder in elektrische Energie umgewandelt. | Verbraucher erhalten Strom. |
Bestandteile eines Batteriespeichers
| Bauteil | Aufgabe |
|---|---|
| Batteriezelle | Kleinste elektrochemische Speichereinheit |
| Batteriemodul | Verbindet mehrere Zellen zu einer größeren Einheit. |
| Batterierack | Fasst mehrere Module in einem Gehäuse oder Gestell zusammen. |
| Batteriemanagementsystem | Überwacht Zellen, Temperaturen, Ladezustand und Sicherheit. |
| Wechselrichter | Wandelt Gleichstrom in Wechselstrom und umgekehrt. |
| Energiemanagementsystem | Steuert Lade- und Entladevorgänge nach definierten Zielen. |
| Schutztechnik | Unterbricht den Betrieb bei Fehlern oder unzulässigen Zuständen. |
| Kühlung oder Heizung | Hält die Batterie in einem geeigneten Temperaturbereich. |
| Mess- und Kommunikationstechnik | Erfasst Daten und verbindet das System mit Apps, Leitstellen oder Netzsteuerung. |
Welche Arten von Batteriespeichern gibt es?
| Batterieart | Merkmal | Typischer Einsatz |
|---|---|---|
| Lithium-Ionen-Batterie | Hohe Energiedichte und gute Zyklenfestigkeit | Hausspeicher, Fahrzeuge und Gewerbe |
| Lithium-Eisenphosphat-Batterie | Hohe thermische Stabilität und lange Lebensdauer | Stationäre Speicher und moderne Hausspeicher |
| Blei-Säure-Batterie | Bewährte und günstige Technik, aber schwer | Notstrom, Inselanlagen und ältere Systeme |
| Redox-Flow-Batterie | Energie wird in flüssigen Elektrolyten gespeichert. | Große stationäre Anlagen |
| Natrium-Ionen-Batterie | Nutzt Natrium statt Lithium. | Zukünftige stationäre und mobile Anwendungen |
| Salzwasserbatterie | Wasserbasierter Elektrolyt und geringe Brandgefahr | Spezielle stationäre Anwendungen |
| Merkmal | Lithium-Ionen | Blei-Säure | Redox-Flow |
|---|---|---|---|
| Energiedichte | Hoch | Niedrig | Niedrig bis mittel |
| Zyklenfestigkeit | Hoch | Begrenzt | Sehr hoch |
| Gewicht | Relativ gering | Hoch | Hoch |
| Wartung | Gering | Je nach Bauart höher | Systemabhängig |
| Typische Größe | Klein bis sehr groß | Klein bis mittel | Mittel bis sehr groß |
| Typischer Einsatz | Haushalt, Gewerbe, Fahrzeuge | Notstrom und Inselanlagen | Stationäre Langzeitnutzung |
Wichtige Kennzahlen eines Batteriespeichers
| Kennzahl | Bedeutung |
|---|---|
| Bruttokapazität | Gesamte technisch vorhandene Speicherkapazität |
| Nettokapazität | Tatsächlich nutzbare Energiemenge |
| Ladeleistung | Maximale Leistung beim Laden |
| Entladeleistung | Maximale Leistung bei der Stromabgabe |
| Wirkungsgrad | Anteil der gespeicherten Energie, der später wieder nutzbar ist |
| Entladetiefe | Anteil der Gesamtkapazität, der genutzt werden darf |
| Zyklenzahl | Anzahl möglicher Lade- und Entladevorgänge |
| C-Rate | Verhältnis zwischen Leistung und Kapazität |
| State of Charge | Aktueller Ladezustand der Batterie |
| State of Health | Gesundheitszustand im Vergleich zum Neuzustand |
Kapazität und Leistung unterscheiden
| Merkmal | Kapazität | Leistung |
|---|---|---|
| Einheit | Kilowattstunde | Kilowatt |
| Bedeutung | Wie viel Energie gespeichert werden kann | Wie schnell Energie aufgenommen oder abgegeben werden kann |
| Vergleich | Größe des Tanks | Durchflussmenge der Leitung |
| Praxis | Bestimmt die mögliche Versorgungsdauer | Bestimmt, welche Verbraucher gleichzeitig versorgt werden können |
Ein Speicher kann eine hohe Kapazität besitzen und trotzdem nur eine geringe Leistung abgeben. Für große Verbraucher wie Wärmepumpe oder Wallbox ist deshalb die Entladeleistung besonders wichtig.
Was bedeutet C-Rate?
Die C-Rate beschreibt, wie schnell ein Batteriespeicher im Verhältnis zu seiner Kapazität geladen oder entladen wird.
| C-Rate | Bedeutung | Beispiel bei 10 kWh |
|---|---|---|
| 0,5 C | Vollständige Entladung in etwa zwei Stunden | 5 kW Leistung |
| 1 C | Vollständige Entladung in etwa einer Stunde | 10 kW Leistung |
| 2 C | Vollständige Entladung theoretisch in etwa 30 Minuten | 20 kW Leistung |
Hohe C-Raten ermöglichen schnelle Leistungsabgabe, können die Batterie aber stärker thermisch und chemisch belasten.
Ladezyklen und Lebensdauer
Die Lebensdauer eines Batteriespeichers wird sowohl durch die Nutzung als auch durch die Zeit beeinflusst.
| Alterungsart | Beschreibung |
|---|---|
| Zyklische Alterung | Entsteht durch Laden und Entladen. |
| Kalendarische Alterung | Entsteht allein durch Zeit, Temperatur und Ladezustand. |
| Thermische Alterung | Hohe oder sehr niedrige Temperaturen beschleunigen Verschleiß. |
| Alterung durch hohe Ladezustände | Dauerhaft volle Batterien können stärker belastet werden. |
| Alterung durch Tiefentladung | Sehr niedrige Ladezustände können Zellen schädigen. |
Eine hohe Zyklenzahl allein garantiert keine lange Lebensdauer. Temperatur, Betriebsstrategie und Zellqualität sind ebenso wichtig.
Wirkungsgrad und Speicherverluste
Beim Laden und Entladen geht ein Teil der Energie verloren. Der Gesamtwirkungsgrad umfasst Batterie, Wechselrichter, Verkabelung, Steuerung und Standby-Verbrauch.
| Verlustquelle | Beschreibung |
|---|---|
| Zellverluste | Elektrochemische Prozesse erzeugen Wärme. |
| Wechselrichterverluste | Stromumwandlung ist nicht vollständig verlustfrei. |
| Kabelverluste | Elektrischer Widerstand verursacht Wärme. |
| Kühlung | Lüfter oder Klimatisierung benötigen Energie. |
| Standby-Verbrauch | Elektronik verbraucht auch ohne aktive Leistung Strom. |
Batteriemanagementsystem
Das Batteriemanagementsystem, kurz BMS, überwacht und schützt den Batteriespeicher.
| Funktion | Aufgabe |
|---|---|
| Zellspannungsüberwachung | Verhindert Überladung und Tiefentladung einzelner Zellen. |
| Temperaturüberwachung | Erkennt zu hohe oder zu niedrige Temperaturen. |
| Balancing | Gleicht unterschiedliche Ladezustände der Zellen aus. |
| Strombegrenzung | Verhindert unzulässig hohe Lade- oder Entladeströme. |
| Zustandsberechnung | Bestimmt Ladezustand und Gesundheitszustand. |
| Fehlerabschaltung | Trennt die Batterie bei gefährlichen Zuständen. |
Einsatzgebiete von Batteriespeichern
| Einsatzgebiet | Aufgabe des Batteriespeichers |
|---|---|
| Photovoltaik | Speichert Solarüberschüsse für späteren Eigenverbrauch. |
| Notstrom | Versorgt wichtige Verbraucher bei Netzausfall. |
| Gewerbe | Reduziert Lastspitzen und Netzentgelte. |
| Stromnetz | Stellt Regelenergie und kurzfristige Leistung bereit. |
| Ladeinfrastruktur | Puffert hohe Ladeleistungen für Elektrofahrzeuge. |
| Inselanlage | Speichert Energie in einem unabhängigen Stromsystem. |
| Elektrofahrzeug | Speichert Energie für den Antrieb. |
| Industrie | Sichert Prozesse und verbessert Energiequalität. |
Batteriespeicher in der Photovoltaik
In einer Photovoltaikanlage wird der Batteriespeicher geladen, wenn die Stromerzeugung den aktuellen Verbrauch übersteigt.
| Situation | Energiefluss |
|---|---|
| Solarertrag höher als Verbrauch | Verbrauch wird gedeckt, Überschuss lädt den Speicher. |
| Solarertrag geringer als Verbrauch | Speicher gleicht die Differenz aus. |
| Speicher voll | Weiterer Überschuss wird eingespeist oder abgeregelt. |
| Speicher leer | Fehlende Energie wird aus dem Netz bezogen. |
Der Batteriespeicher erhöht Eigenverbrauch und Autarkiegrad, erzeugt aber selbst keine zusätzliche Energie.
| Begriff | Bedeutung | Verwendung |
|---|---|---|
| Batteriespeicher | Allgemeiner technischer Begriff für ein wiederaufladbares Speichersystem | Photovoltaik, Netz, Industrie, Fahrzeuge und Notstrom |
| Solarspeicher | Batteriespeicher speziell zur Nutzung von Solarstrom | Photovoltaikanlagen in Haushalt und Gewerbe |
| Stromspeicher | Oberbegriff für unterschiedliche Technologien zur Speicherung elektrischer Energie | Batterien, Pumpspeicher, Druckluft und weitere Systeme |
Sicherheit von Batteriespeichern
Batteriespeicher enthalten große Energiemengen auf engem Raum. Konstruktion, Installation und Betrieb müssen deshalb hohe Sicherheitsanforderungen erfüllen.
| Schutzmaßnahme | Zweck |
|---|---|
| Batteriemanagementsystem | Verhindert kritische elektrische Zustände. |
| Temperatursensoren | Erkennen ungewöhnliche Wärmeentwicklung. |
| Sicherungen und Schütze | Unterbrechen den Stromfluss bei Fehlern. |
| Geeignetes Gehäuse | Schützt vor Berührung, Staub und Feuchtigkeit. |
| Belüftung und Kühlung | Verhindern Wärmestau. |
| Fachgerechte Installation | Reduziert Risiken durch falsche Anschlüsse oder ungeeignete Standorte. |
| Überwachung | Erkennt Störungen frühzeitig. |
Vorteile von Batteriespeichern
- Zeitliche Verschiebung: Energie kann später genutzt werden.
- Schnelle Reaktion: Batteriespeicher können Leistung innerhalb kurzer Zeit bereitstellen.
- Hoher Eigenverbrauch: Solarstrom wird besser im eigenen Gebäude genutzt.
- Notstromfähigkeit: Geeignete Systeme sichern wichtige Verbraucher.
- Netzstabilisierung: Speicher können Schwankungen ausgleichen.
- Skalierbarkeit: Systeme reichen vom kleinen Hausspeicher bis zur Großbatterie.
- Lastspitzenmanagement: Hohe Verbrauchsspitzen können reduziert werden.
Nachteile und Grenzen
Investitionskosten
Batteriespeicher verursachen zusätzliche Anschaffungs- und Installationskosten.
Energieverluste
Beim Laden, Speichern und Entladen geht Energie verloren.
Alterung
Kapazität und Leistung nehmen mit Zeit und Nutzung ab.
Rohstoffbedarf
Herstellung und Zellchemie benötigen Rohstoffe und Energie.
Begrenzte Speicherdauer
Batteriespeicher eignen sich besonders für Stunden bis Tage, aber weniger für saisonale Speicherung.
Sicherheitsanforderungen
Fehlerhafte Zellen, Hitze oder falsche Installation können Risiken verursachen.
Wie wird ein Batteriespeicher dimensioniert?
| Faktor | Einfluss |
|---|---|
| Energiebedarf | Bestimmt die erforderliche Kapazität. |
| Leistungsbedarf | Bestimmt Lade- und Entladeleistung. |
| Verbrauchsprofil | Zeigt, wann Energie benötigt wird. |
| Erzeugungsprofil | Zeigt, wann Energie zum Laden verfügbar ist. |
| Notstromanforderung | Bestimmt Reserve und mögliche Versorgungsdauer. |
| Wirkungsgrad | Verluste müssen bei der Planung berücksichtigt werden. |
| Alterung | Kapazitätsverlust über die Jahre kann eine Reserve erforderlich machen. |
| Wirtschaftlichkeit | Ein übergroßer Speicher wird möglicherweise zu selten genutzt. |
Typische Fehler und Missverständnisse
- Viele Menschen glauben, Kapazität und Leistung seien dasselbe. Tatsächlich beschreiben sie Energiemenge und Geschwindigkeit der Energieabgabe.
- Viele Menschen glauben, ein Batteriespeicher erzeuge Strom. Tatsächlich speichert er nur zuvor erzeugte Energie.
- Viele Menschen glauben, mehr Kapazität sei immer besser. Tatsächlich kann ein überdimensionierter Speicher unnötig teuer sein.
- Viele Menschen glauben, alle Batterien hätten dieselbe Lebensdauer. Tatsächlich unterscheiden sich Zellchemie, Temperaturverhalten und Zyklenfestigkeit deutlich.
- Viele Menschen glauben, ein Speicher könne automatisch Notstrom liefern. Tatsächlich ist dafür eine besondere Systemauslegung erforderlich.
- Viele Menschen glauben, nur Ladezyklen bestimmten die Alterung. Tatsächlich spielt auch die kalendarische Alterung eine wichtige Rolle.
- Viele Menschen glauben, Brutto- und Nettokapazität seien identisch. Tatsächlich bleibt ein Teil als Schutzreserve ungenutzt.
- Viele Menschen glauben, Batteriespeicher arbeiteten verlustfrei. Tatsächlich entstehen Umwandlungs-, Zell- und Standby-Verluste.
Wussten Sie schon?
- Ein Speicher mit 10 kWh Kapazität kann je nach Entladeleistung nicht automatisch 10 kW gleichzeitig bereitstellen.
- Auch ein kaum genutzter Batteriespeicher altert mit der Zeit.
- Große Batteriespeicher können innerhalb sehr kurzer Zeit auf Veränderungen im Stromnetz reagieren.
Merksatz
Ein Batteriespeicher verschiebt elektrische Energie in der Zeit: Kapazität bestimmt die Menge, Leistung bestimmt die Geschwindigkeit.
Fazit
Ein Batteriespeicher nimmt elektrische Energie auf, speichert sie chemisch und stellt sie später wieder als Strom bereit. Dadurch kann er Erzeugung und Verbrauch zeitlich ausgleichen.
Zu einem vollständigen Batteriespeicher gehören neben den Zellen auch Batteriemanagement, Wechselrichter, Schutztechnik, Messung und Steuerung. Die Leistungsfähigkeit hängt von Kapazität, Lade- und Entladeleistung, Wirkungsgrad, Zyklenfestigkeit und Temperatur ab.
Batteriespeicher werden in Photovoltaikanlagen, Gebäuden, Fahrzeugen, Industrie und Stromnetzen eingesetzt. Sie sind besonders für kurzfristige Speicherung geeignet, verursachen jedoch Kosten, Verluste und Alterung. Eine gute Dimensionierung richtet sich deshalb nach dem tatsächlichen Energie- und Leistungsbedarf.
Häufig gestellte Fragen zu Batteriespeicher
Was ist ein Batteriespeicher einfach erklärt?
Ein Batteriespeicher ist ein wiederaufladbarer Energiespeicher. Er nimmt Strom auf, speichert ihn chemisch und gibt ihn später wieder ab.
Was ist der Unterschied zwischen Batterie und Batteriespeicher?
Eine Batterie oder Batteriezelle ist die elektrochemische Speichereinheit. Ein Batteriespeicher ist das vollständige System aus Zellen, Steuerung, Schutztechnik und häufig Wechselrichter.
Was ist der Unterschied zwischen Batteriespeicher und Solarspeicher?
Batteriespeicher ist der allgemeine technische Begriff. Ein Solarspeicher ist ein Batteriespeicher, der zusammen mit einer Photovoltaikanlage genutzt wird.
Wie funktioniert ein Batteriespeicher?
Beim Laden wird elektrische Energie durch chemische Reaktionen gespeichert. Beim Entladen laufen diese Reaktionen teilweise umgekehrt und elektrische Energie wird wieder abgegeben.
Was bedeutet Speicherkapazität?
Die Speicherkapazität gibt an, wie viel elektrische Energie ein Batteriespeicher aufnehmen kann. Sie wird meist in Kilowattstunden angegeben.
Was ist der Unterschied zwischen Kapazität und Leistung?
Kapazität beschreibt die speicherbare Energiemenge. Leistung beschreibt, wie schnell der Speicher geladen oder entladen werden kann.
Was bedeutet C-Rate?
Die C-Rate beschreibt die Lade- oder Entladegeschwindigkeit im Verhältnis zur Kapazität. Bei 1 C könnte ein Speicher theoretisch in etwa einer Stunde vollständig entladen werden.
Wie lange hält ein Batteriespeicher?
Die Lebensdauer hängt von Zellchemie, Temperatur, Ladezyklen, Ladezustand und Nutzung ab. Mit der Zeit nimmt die nutzbare Kapazität ab.
Was bedeutet Ladezyklus?
Ein Ladezyklus entspricht der Nutzung einer Energiemenge in Höhe der gesamten nutzbaren Kapazität. Mehrere Teilzyklen können zusammen einen Vollzyklus ergeben.
Kann ein Batteriespeicher Notstrom liefern?
Nur wenn Wechselrichter, Batterie und Elektroinstallation dafür ausgelegt sind. Ein normaler Batteriespeicher bietet nicht automatisch eine Notstromversorgung.
Sind Batteriespeicher gefährlich?
Moderne Systeme besitzen umfangreiche Schutztechnik. Risiken entstehen vor allem durch Defekte, falsche Installation, extreme Temperaturen oder mechanische Schäden.
Wo werden Batteriespeicher eingesetzt?
Sie werden in Photovoltaikanlagen, Elektrofahrzeugen, Gebäuden, Notstromsystemen, Industrieanlagen und großen Stromnetzen eingesetzt.
