Solarzelle einfach erklärt
| Solarzelle kurz erklärt | |
|---|---|
| Definition | Halbleiterbauteil zur direkten Umwandlung von Licht in elektrischen Strom |
| Fachbereich | Photovoltaik, Halbleiterphysik und Elektrotechnik |
| Kernfunktion | Lichtenergie in elektrische Energie umwandeln |
| Typische Anwendung | Solarmodule, Photovoltaikanlagen, Taschenrechner, Satelliten und mobile Geräte |
| Ausgang | Elektrischer Gleichstrom |
| Technische Grundlage | Photovoltaischer Effekt |
| Wichtige Kennzahlen | Wirkungsgrad, Spannung, Strom, Leistung und Temperaturkoeffizient |
| Verwandte Begriffe | Solarmodul, Photovoltaik, Halbleiter, p-n-Übergang und Wattpeak |
| Englischer Begriff | Solar Cell oder Photovoltaic Cell |
Eine Solarzelle ist die kleinste aktive Einheit einer Photovoltaikanlage. Sie wandelt Sonnenlicht direkt in elektrischen Strom um.
Die meisten Solarzellen bestehen aus Silizium. Dieses Halbleitermaterial wird so aufgebaut, dass im Inneren ein elektrisches Feld entsteht. Trifft Licht auf die Zelle, werden elektrische Ladungsträger in Bewegung gesetzt und voneinander getrennt.
Eine einzelne Solarzelle liefert nur eine begrenzte Spannung und Leistung. Deshalb werden viele Zellen elektrisch miteinander verbunden und zu einem Solarmodul zusammengefasst.
Solarzellen unterscheiden sich in Material, Wirkungsgrad, Herstellungsverfahren, Temperaturverhalten und Kosten. Die Zelltechnologie beeinflusst damit direkt die Leistung und Eigenschaften eines Solarmoduls.

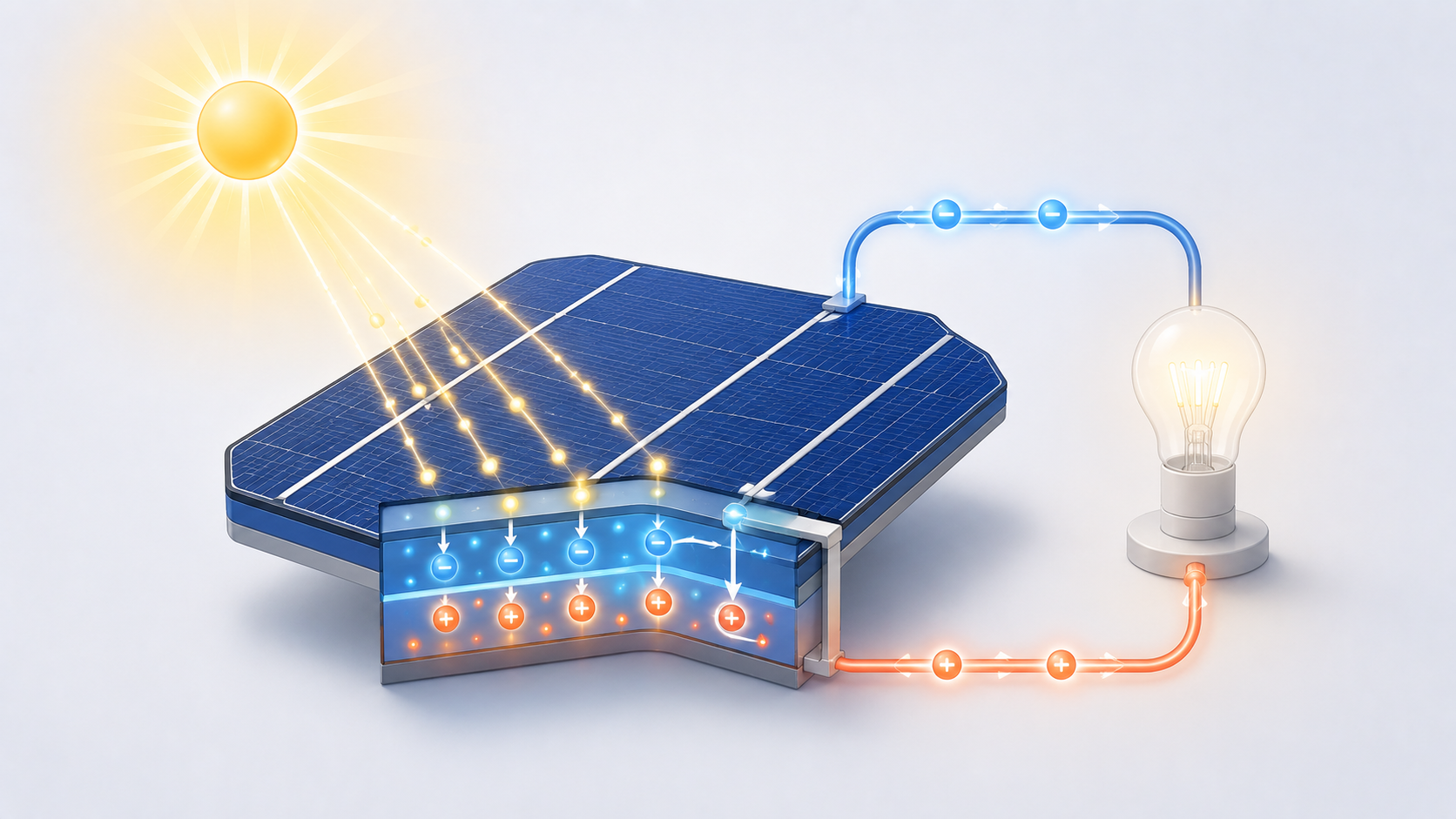

Was ist eine Solarzelle?
Eine Solarzelle ist ein elektronisches Halbleiterbauteil, das Licht mithilfe des photovoltaischen Effekts direkt in elektrische Energie umwandelt.
Trifft Licht auf die aktive Schicht der Zelle, entstehen bewegliche elektrische Ladungsträger. Ein inneres elektrisches Feld trennt diese Ladungen. Dadurch bildet sich zwischen den Kontakten eine elektrische Spannung.
Wird ein Verbraucher angeschlossen, fließt Gleichstrom. Mehrere Solarzellen werden zu Solarmodulen verbunden, um eine höhere Leistung bereitzustellen.
Solarzelle einfach erklärt
Eine Solarzelle lässt sich als winziger Stromerzeuger verstehen. Sie braucht keinen Brennstoff und keine beweglichen Teile. Licht reicht aus, um eine elektrische Spannung zu erzeugen.
Das Licht überträgt Energie auf Elektronen im Halbleitermaterial. Diese Elektronen können sich anschließend bewegen. Der besondere Aufbau der Zelle sorgt dafür, dass die Ladungen in eine bestimmte Richtung gelenkt werden.
Über Metallkontakte wird der Strom aus der Zelle herausgeführt. Viele Solarzellen arbeiten gemeinsam in einem Solarmodul.
Wie funktioniert eine Solarzelle?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Licht trifft auf die Zelle | Photonen gelangen in das Halbleitermaterial. | Energie wird übertragen. |
| 2. Elektronen werden angeregt | Elektronen lösen sich aus ihren Bindungen. | Bewegliche Ladungsträger entstehen. |
| 3. Ladungen werden getrennt | Das elektrische Feld am p-n-Übergang lenkt Elektronen und positive Ladungsträger auseinander. | Eine elektrische Spannung entsteht. |
| 4. Strom wird abgeführt | Metallkontakte sammeln die Ladungsträger. | Gleichstrom kann fließen. |
| 5. Verbraucher nutzt den Strom | Ein geschlossener Stromkreis verbindet die Kontakte. | Elektrische Energie steht zur Verfügung. |
Der photovoltaische Effekt
Der photovoltaische Effekt beschreibt die direkte Entstehung einer elektrischen Spannung durch Licht.
In einer Solarzelle treffen Lichtteilchen auf ein Halbleitermaterial. Wenn ihre Energie ausreicht, können sie Elektronen aus festen Bindungen lösen. Gleichzeitig entstehen sogenannte Löcher, die sich wie positive Ladungsträger verhalten.
Das elektrische Feld im Inneren der Zelle trennt Elektronen und Löcher. Dadurch sammeln sich unterschiedliche Ladungen an den Kontakten und eine Spannung entsteht.
Aufbau einer Solarzelle
| Schicht oder Bauteil | Aufgabe |
|---|---|
| Frontkontakt | Sammelt den erzeugten Strom auf der Vorderseite. |
| Antireflexschicht | Reduziert Lichtreflexionen und verbessert den Lichteintritt. |
| n-dotierte Schicht | Enthält einen Überschuss an beweglichen Elektronen. |
| p-dotierte Schicht | Enthält einen Mangel an Elektronen und damit bewegliche Löcher. |
| p-n-Übergang | Erzeugt das innere elektrische Feld zur Ladungstrennung. |
| Rückseitenkontakt | Führt den Strom auf der Rückseite ab. |
| Halbleitersubstrat | Bildet die aktive Grundstruktur der Zelle. |
Was ist ein p-n-Übergang?
Der p-n-Übergang entsteht, wenn p-dotiertes und n-dotiertes Halbleitermaterial aufeinandertreffen.
| Bereich | Eigenschaft |
|---|---|
| p-dotiert | Enthält viele bewegliche Löcher. |
| n-dotiert | Enthält viele bewegliche Elektronen. |
| Grenzschicht | Bildet ein elektrisches Feld, das Ladungen trennt. |
Dieses elektrische Feld ist entscheidend. Ohne die Trennung der Ladungsträger würden Elektronen und Löcher schnell wieder zusammenfinden und keine nutzbare Spannung entstehen.
Welche Arten von Solarzellen gibt es?
| Zellart | Merkmal | Typischer Einsatz |
|---|---|---|
| Monokristalline Siliziumzelle | Einheitliche Kristallstruktur und hoher Wirkungsgrad | Hausdächer und flächenbegrenzte Anlagen |
| Polykristalline Siliziumzelle | Mehrere Kristallbereiche | Ältere und preisorientierte Module |
| Dünnschichtzelle | Sehr dünne aktive Halbleiterschicht | Leichte, flexible und spezielle Anwendungen |
| Heterojunction-Zelle | Kombiniert kristallines Silizium mit dünnen amorphen Schichten. | Hocheffiziente Module |
| TOPCon-Zelle | Passivierter Kontakt reduziert elektrische Verluste. | Moderne Hochleistungsmodule |
| Perowskit-Solarzelle | Nutzt eine spezielle Kristallstruktur mit hohem Entwicklungspotenzial. | Forschung und neue Tandemkonzepte |
| Mehrfachsolarzelle | Mehrere Halbleiterschichten nutzen unterschiedliche Lichtbereiche. | Raumfahrt und Hochleistungsanwendungen |
| Merkmal | Monokristallin | Polykristallin |
|---|---|---|
| Kristallstruktur | Ein Kristall | Viele Kristallbereiche |
| Wirkungsgrad | Meist höher | Meist niedriger |
| Flächenbedarf | Geringer bei gleicher Leistung | Höher bei gleicher Leistung |
| Optik | Dunkel und relativ gleichmäßig | Häufig bläulich und unregelmäßig |
| Verbreitung heute | Sehr hoch | Bei Neuanlagen deutlich geringer |
Was sind TOPCon-Solarzellen?
TOPCon steht für Tunnel Oxide Passivated Contact. Bei dieser Zelltechnologie wird ein passivierter Kontakt eingesetzt, der elektrische Verluste an der Rückseite reduziert.
| Merkmal | Bedeutung |
|---|---|
| Passivierung | Reduziert die Wiedervereinigung von Ladungsträgern. |
| Wirkungsgrad | Kann höher sein als bei älteren Standardzellen. |
| Temperaturverhalten | Oft günstige Eigenschaften bei hohen Temperaturen |
| Bifazialität | Gut für beidseitig aktive Module geeignet |
| Einsatz | Moderne Hochleistungsmodule |
Was sind Heterojunction-Solarzellen?
Heterojunction-Solarzellen kombinieren kristallines Silizium mit sehr dünnen Schichten aus amorphem Silizium.
Diese Kombination verbessert die Passivierung der Zelloberflächen und kann elektrische Verluste reduzieren.
| Vorteil | Beschreibung |
|---|---|
| Hoher Wirkungsgrad | Geringe elektrische Verluste ermöglichen hohe Zellleistung. |
| Gutes Temperaturverhalten | Leistung sinkt bei Hitze oft weniger stark. |
| Bifaziale Nutzung | Für beidseitig aktive Module geeignet |
| Komplexe Herstellung | Produktionsprozess kann aufwendiger sein. |
Was sind Perowskit-Solarzellen?
Perowskit-Solarzellen verwenden Halbleitermaterialien mit einer bestimmten Kristallstruktur. Sie gelten als vielversprechend, weil sie Licht effizient aufnehmen und vergleichsweise dünn hergestellt werden können.
| Eigenschaft | Einordnung |
|---|---|
| Wirkungsgradpotenzial | Sehr hoch, besonders in Kombination mit Silizium |
| Herstellung | Potenzial für einfachere und dünnere Schichten |
| Stabilität | Langzeitbeständigkeit bleibt eine wichtige Herausforderung |
| Tandemzellen | Perowskit kann zusätzliche Lichtbereiche oberhalb einer Siliziumzelle nutzen. |
Wichtige Kennzahlen einer Solarzelle
| Kennzahl | Bedeutung |
|---|---|
| Leerlaufspannung | Spannung der Zelle ohne angeschlossenen Verbraucher |
| Kurzschlussstrom | Strom bei direkt verbundenen Kontakten |
| MPP-Spannung | Spannung am Punkt maximaler Leistung |
| MPP-Strom | Strom am Punkt maximaler Leistung |
| Maximale Leistung | Produkt aus Spannung und Strom am optimalen Arbeitspunkt |
| Wirkungsgrad | Anteil der Lichtenergie, der in Strom umgewandelt wird |
| Füllfaktor | Maß für die elektrische Qualität der Strom-Spannungs-Kennlinie |
| Temperaturkoeffizient | Veränderung elektrischer Werte bei steigender Temperatur |
Was bedeutet Wirkungsgrad bei Solarzellen?
Der Wirkungsgrad gibt an, welcher Anteil der auf die Solarzelle treffenden Lichtenergie in elektrische Energie umgewandelt wird.
Nicht das gesamte Sonnenlicht kann genutzt werden. Ein Teil wird reflektiert, in Wärme umgewandelt oder besitzt eine ungeeignete Energie.
| Verlustart | Beschreibung |
|---|---|
| Reflexion | Licht wird an der Oberfläche zurückgeworfen. |
| Transmission | Bestimmte Lichtanteile durchdringen die aktive Schicht. |
| Wärmeverluste | Überschüssige Photonenenergie wird als Wärme abgegeben. |
| Rekombination | Elektronen und Löcher verbinden sich wieder, bevor sie genutzt werden. |
| Elektrische Widerstände | Kontakte und Material verursachen Leitungsverluste. |
Was ist der Maximum Power Point?
Der Maximum Power Point, kurz MPP, ist der Betriebspunkt, an dem eine Solarzelle die höchste elektrische Leistung liefert.
Die Leistung ergibt sich aus Spannung mal Strom. Da sich beide Werte mit Licht und Temperatur verändern, verschiebt sich auch der optimale Arbeitspunkt.
| Einfluss | Auswirkung auf den MPP |
|---|---|
| Sonneneinstrahlung | Verändert vor allem den Strom. |
| Temperatur | Verändert vor allem die Spannung. |
| Verschattung | Kann mehrere lokale Leistungspunkte erzeugen. |
| Alterung | Verändert langfristig die elektrische Kennlinie. |
Temperatur und Leistung
Solarzellen benötigen Licht, aber keine hohe Temperatur. Mit steigender Zelltemperatur sinkt meist die Spannung und damit die elektrische Leistung.
| Bedingung | Typische Auswirkung |
|---|---|
| Kalt und sonnig | Hohe Spannung und gute Leistung |
| Heiß und sonnig | Hoher Strom, aber temperaturbedingt geringere Spannung |
| Schlechte Hinterlüftung | Höhere Zelltemperatur |
| Gute Luftzirkulation | Bessere Kühlung und geringere Temperaturverluste |
Verschattung bei Solarzellen
Eine verschattete Solarzelle erzeugt weniger Strom. Da viele Zellen in einem Modul in Reihe verbunden sind, kann eine schwache Zelle den Strom eines ganzen Zellstrangs begrenzen.
| Ursache | Mögliche Wirkung |
|---|---|
| Laub | Teilweise Abdeckung einzelner Zellen |
| Vogelkot | Kleine, aber intensive lokale Verschattung |
| Schornstein | Wandernder Schatten über den Tagesverlauf |
| Nachbarmodul | Reihenverschattung bei niedrigem Sonnenstand |
| Schmutz | Geringerer Lichteinfall und lokale Erwärmung |
Bypassdioden im Solarmodul können verschattete Zellbereiche elektrisch umgehen und dadurch Leistungsverluste sowie Überhitzung reduzieren.
Wie werden Solarzellen zu Solarmodulen?
| Schritt | Beschreibung |
|---|---|
| Zellen sortieren | Solarzellen werden nach elektrischen Eigenschaften gruppiert. |
| Zellen verbinden | Metallbänder verschalten die Zellen elektrisch. |
| Zellstränge anordnen | Mehrere Reihen bilden die aktive Modulfläche. |
| Verkapseln | Folien schützen die Zellen und verbinden sie mit Glas und Rückseite. |
| Laminieren | Wärme und Druck erzeugen einen festen Verbund. |
| Rahmen und Anschlussdose montieren | Das Modul erhält mechanischen Schutz und elektrische Anschlüsse. |
| Prüfen | Elektrische Leistung, Isolation und sichtbare Fehler werden kontrolliert. |
Half-Cut- und Multi-Busbar-Zellen
Moderne Solarmodule verwenden häufig halbierte Solarzellen und viele dünne Leiterbahnen.
| Technik | Vorteil |
|---|---|
| Half-Cut-Zellen | Halbierte Zellen reduzieren elektrische Widerstandsverluste. |
| Multi-Busbar | Viele Leiterbahnen verkürzen Stromwege und verbessern die Stromsammlung. |
| Shingled-Zellen | Überlappende Zellstreifen reduzieren ungenutzte Zwischenräume. |
| Rückkontaktzellen | Kontakte liegen überwiegend auf der Rückseite und verdecken weniger aktive Fläche. |
Lebensdauer und Degradation
Solarzellen verlieren im Laufe der Zeit langsam an Leistung. Dieser Vorgang wird Degradation genannt.
| Ursache | Mögliche Folge |
|---|---|
| UV-Strahlung | Alterung von Schutz- und Kontaktmaterialien |
| Temperaturwechsel | Mechanische Spannungen und Mikrorisse |
| Feuchtigkeit | Korrosion von Kontakten |
| Elektrische Potenziale | Potenzialinduzierte Degradation |
| Lichteinwirkung | Lichtinduzierte Anfangsdegradation bei bestimmten Zelltypen |
Die tatsächliche Lebensdauer hängt nicht nur von der Zelltechnologie, sondern auch vom Schutz im Solarmodul ab.
Vorteile von Solarzellen
- Direkte Energieumwandlung: Licht wird ohne mechanische Zwischenstufe in Strom umgewandelt.
- Keine beweglichen Teile: Der Betrieb ist geräuscharm und mechanisch verschleißarm.
- Modularität: Viele Zellen können zu Modulen und großen Anlagen kombiniert werden.
- Vielseitigkeit: Solarzellen funktionieren in kleinen Geräten ebenso wie in Solarparks.
- Geringe direkte Emissionen: Während der Stromerzeugung findet keine Verbrennung statt.
- Lange Nutzungsdauer: Gut geschützte Zellen können über viele Jahre Strom erzeugen.
Nachteile und Grenzen
Begrenzter Wirkungsgrad
Nur ein Teil der Lichtenergie kann in elektrischen Strom umgewandelt werden.
Wetterabhängigkeit
Die Leistung schwankt mit Einstrahlung, Tageszeit und Bewölkung.
Temperaturverluste
Hohe Zelltemperaturen senken meist die elektrische Leistung.
Verschattung
Bereits kleine Schatten können ganze Zellbereiche beeinflussen.
Material- und Energiebedarf
Herstellung und Reinigung der Halbleitermaterialien benötigen Energie und Rohstoffe.
Alterung
Die Leistung nimmt über viele Jahre langsam ab.
Typische Fehler und Missverständnisse
- Viele Menschen glauben, Solarzelle und Solarmodul seien dasselbe. Tatsächlich besteht ein Solarmodul aus vielen Solarzellen.
- Viele Menschen glauben, Solarzellen erzeugten Wechselstrom. Tatsächlich liefern sie Gleichstrom.
- Viele Menschen glauben, Hitze steigere die Leistung. Tatsächlich sinkt die Spannung meist bei hoher Temperatur.
- Viele Menschen glauben, jede Lichtfarbe werde gleich gut genutzt. Tatsächlich hängt die Nutzung vom Halbleitermaterial ab.
- Viele Menschen glauben, ein höherer Wirkungsgrad bedeute automatisch die günstigste Lösung. Tatsächlich spielen Kosten und Fläche ebenfalls eine Rolle.
- Viele Menschen glauben, kleine Schatten seien unproblematisch. Tatsächlich können sie in Reihenschaltungen große Wirkungen haben.
- Viele Menschen glauben, Solarzellen verschleißen nur durch Nutzung. Tatsächlich altern sie auch durch Zeit, Temperatur und Umwelteinflüsse.
- Viele Menschen glauben, eine einzelne Zelle könne ein Haus versorgen. Tatsächlich werden sehr viele Zellen zu Modulen und Anlagen kombiniert.
Wussten Sie schon?
- Eine einzelne Silizium-Solarzelle liefert nur eine relativ geringe Spannung.
- Solarzellen können an kalten sonnigen Tagen besonders leistungsfähig sein.
- Tandemzellen kombinieren unterschiedliche Halbleitermaterialien, um mehr Bereiche des Sonnenlichts zu nutzen.
Merksatz
Die Solarzelle ist die kleinste aktive Einheit der Photovoltaik: Licht setzt Ladungen in Bewegung und erzeugt dadurch Gleichstrom.
Fazit
Eine Solarzelle wandelt Licht mithilfe des photovoltaischen Effekts direkt in elektrischen Gleichstrom um. Entscheidend dafür sind das Halbleitermaterial, der p-n-Übergang und die elektrische Trennung der Ladungsträger.
Einzelne Solarzellen liefern nur begrenzte Spannung und Leistung. Deshalb werden sie zu Solarmodulen verbunden und gemeinsam in Photovoltaikanlagen eingesetzt.
Zelltechnologien wie monokristallines Silizium, TOPCon, Heterojunction oder Perowskit unterscheiden sich in Wirkungsgrad, Herstellung und Temperaturverhalten. Der tatsächliche Ertrag hängt außerdem von Licht, Temperatur, Verschattung und Alterung ab.
Häufig gestellte Fragen zu Solarzelle
Was ist eine Solarzelle einfach erklärt?
Eine Solarzelle ist ein Halbleiterbauteil, das Licht direkt in elektrischen Gleichstrom umwandelt.
Wie funktioniert eine Solarzelle?
Licht löst im Halbleitermaterial bewegliche Ladungsträger aus. Ein inneres elektrisches Feld trennt diese Ladungen, sodass eine Spannung und bei geschlossenem Stromkreis Gleichstrom entsteht.
Was ist der Unterschied zwischen Solarzelle und Solarmodul?
Eine Solarzelle ist das einzelne stromerzeugende Bauteil. Ein Solarmodul verbindet viele Solarzellen und schützt sie durch Glas, Folien und Rahmen.
Aus welchem Material besteht eine Solarzelle?
Die meisten Solarzellen bestehen aus Silizium. Daneben gibt es Dünnschicht-, Perowskit- und Mehrfachsolarzellen aus anderen Halbleitermaterialien.
Was ist der photovoltaische Effekt?
Der photovoltaische Effekt ist die direkte Entstehung einer elektrischen Spannung durch Licht in einem Halbleitermaterial.
Was ist ein p-n-Übergang?
Ein p-n-Übergang ist die Grenzschicht zwischen p-dotiertem und n-dotiertem Halbleitermaterial. Dort entsteht das elektrische Feld zur Trennung der Ladungsträger.
Was bedeutet Wirkungsgrad bei einer Solarzelle?
Der Wirkungsgrad gibt an, welcher Anteil der auftreffenden Lichtenergie in elektrische Energie umgewandelt wird.
Warum erzeugt eine Solarzelle Gleichstrom?
Das innere elektrische Feld lenkt die Ladungsträger dauerhaft in festgelegte Richtungen. Dadurch fließt der Strom in gleichbleibender Richtung.
Funktionieren Solarzellen auch bei Bewölkung?
Ja. Auch diffuses Licht kann Strom erzeugen. Die Leistung ist bei dichter Bewölkung jedoch geringer als bei direkter Sonneneinstrahlung.
Warum sinkt die Leistung bei Hitze?
Mit steigender Zelltemperatur sinkt vor allem die elektrische Spannung. Dadurch fällt die maximale Leistung meist geringer aus.
Wie lange hält eine Solarzelle?
Gut geschützte Solarzellen können über viele Jahre arbeiten. Ihre Leistung nimmt durch Degradation langsam ab.
Was sind TOPCon-Solarzellen?
TOPCon-Solarzellen besitzen passivierte Kontakte, die elektrische Verluste reduzieren und dadurch hohe Wirkungsgrade ermöglichen können.
