Gleichstrom einfach erklärt
| Gleichstrom kurz erklärt | |
|---|---|
| Definition | Elektrischer Strom mit dauerhaft gleichbleibender Stromrichtung |
| Fachbereich | Elektrotechnik, Elektronik und Energietechnik |
| Kernmerkmal | Elektrische Ladungen bewegen sich überwiegend in eine feste Richtung. |
| Typische Anwendung | Batterien, Akkus, Photovoltaik, Elektronik und Elektrofahrzeuge |
| Abkürzung | DC |
| Typische Quellen | Batterie, Akku, Solarzelle, Brennstoffzelle und Gleichrichter |
| Wichtige Kennzahlen | Spannung, Stromstärke, Leistung, Polarität und Innenwiderstand |
| Verwandte Begriffe | Wechselstrom, Batterie, Solarzelle, Gleichrichter, Wechselrichter und Spannung |
| Englischer Begriff | Direct Current |
Gleichstrom fließt dauerhaft in dieselbe Richtung. Er wird vor allem von Batterien, Akkus und Solarzellen bereitgestellt.
Viele elektronische Geräte arbeiten intern mit Gleichstrom. Auch wenn sie an eine Steckdose angeschlossen werden, wandelt ein Netzteil den Wechselstrom des Stromnetzes zunächst in Gleichstrom um.
In Photovoltaikanlagen erzeugen die Solarmodule Gleichstrom. Ein Wechselrichter wandelt ihn anschließend in Wechselstrom um, damit er im Haushalt oder öffentlichen Netz genutzt werden kann.
Gleichstrom wird außerdem bei Elektrofahrzeugen, Batteriespeichern, Telekommunikation und der Hochspannungs-Gleichstromübertragung eingesetzt. Seine Eigenschaften machen ihn besonders geeignet für elektronische Schaltungen und Energiespeicher.
Was ist Gleichstrom?
Gleichstrom ist elektrischer Strom, dessen Flussrichtung dauerhaft gleich bleibt.
Die elektrische Spannung besitzt dabei eine feste Polarität mit einem positiven und einem negativen Pol. Die Stromstärke kann konstant sein oder sich verändern, solange die Richtung nicht wechselt.
Gleichstrom wird mit DC abgekürzt. Die Abkürzung stammt vom englischen Begriff Direct Current.

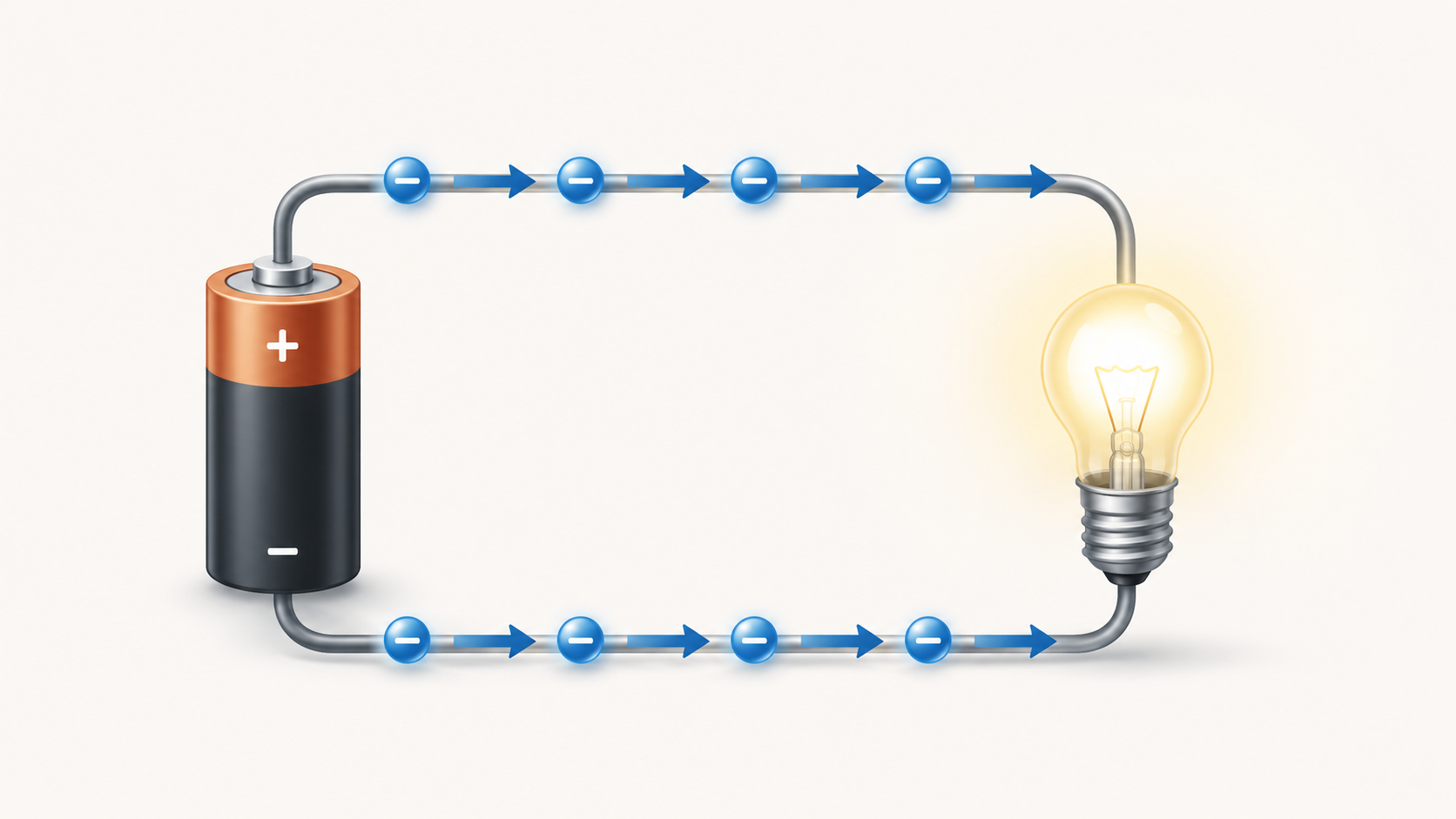

Gleichstrom einfach erklärt
Bei Gleichstrom bewegen sich elektrische Ladungen überwiegend in eine feste Richtung. Die Pole der Stromquelle bleiben dabei gleich zugeordnet.
Eine Batterie besitzt beispielsweise einen Pluspol und einen Minuspol. Wird ein Verbraucher angeschlossen, fließt der Strom durch den geschlossenen Stromkreis in einer gleichbleibenden Richtung.
Das unterscheidet Gleichstrom vom Wechselstrom, bei dem sich die Stromrichtung regelmäßig ändert.
Wie entsteht Gleichstrom?
| Quelle | Vorgang | Ergebnis |
|---|---|---|
| Batterie | Chemische Reaktionen trennen elektrische Ladungen. | Eine feste Spannung und Stromrichtung entstehen. |
| Akku | Gespeicherte chemische Energie wird beim Entladen freigesetzt. | Gleichstrom steht zur Verfügung. |
| Solarzelle | Licht löst im Halbleiter bewegliche Ladungsträger aus. | Photovoltaischer Gleichstrom entsteht. |
| Brennstoffzelle | Chemische Reaktionen erzeugen kontinuierlich elektrische Energie. | Gleichstrom wird bereitgestellt. |
| Gleichrichter | Wechselstrom wird elektronisch in eine feste Stromrichtung umgewandelt. | Gleichgerichteter Strom entsteht. |
Spannung, Stromstärke und Polarität
| Größe | Bedeutung |
|---|---|
| Spannung | Elektrische Potenzialdifferenz zwischen zwei Punkten |
| Stromstärke | Menge elektrischer Ladung, die pro Zeit fließt |
| Polarität | Zuordnung von Plus- und Minuspol |
| Leistung | Produkt aus Spannung und Stromstärke |
| Innenwiderstand | Elektrischer Widerstand innerhalb einer Stromquelle |
| Merkmal | Gleichstrom | Wechselstrom |
|---|---|---|
| Stromrichtung | Bleibt gleich | Ändert sich regelmäßig |
| Abkürzung | DC | AC |
| Typische Quelle | Batterie, Akku und Solarzelle | Generator und Stromnetz |
| Typische Anwendung | Elektronik, Speicher und Fahrzeuge | Haushalte, Industrie und Stromnetze |
| Polarität | Fest | Wechselt periodisch |
| Spannungsanpassung | Mit elektronischen Wandlern | Mit Transformatoren einfach möglich |
Konstanter und pulsierender Gleichstrom
| Art | Eigenschaft | Beispiel |
|---|---|---|
| Konstanter Gleichstrom | Stromstärke und Richtung bleiben weitgehend gleich. | Batteriebetrieb unter gleichmäßiger Last |
| Veränderlicher Gleichstrom | Stromstärke verändert sich, die Richtung bleibt jedoch gleich. | Lade- und Entladevorgänge |
| Pulsierender Gleichstrom | Strom fällt regelmäßig ab oder steigt an, ohne die Richtung zu wechseln. | Gleichgerichteter Wechselstrom ohne ausreichende Glättung |
Auch ein pulsierender Strom kann als Gleichstrom gelten, solange seine Richtung nicht wechselt.
Gleichstrom aus Batterien und Akkus
Batterien und Akkus erzeugen Gleichstrom durch chemische Reaktionen.
| Merkmal | Batterie | Akku |
|---|---|---|
| Wiederaufladbar | In der Regel nein | Ja |
| Energieumwandlung | Chemische Energie wird in elektrische Energie umgewandelt. | Chemische Energie wird gespeichert und wieder abgegeben. |
| Stromart | Gleichstrom | Gleichstrom |
| Typische Nutzung | Fernbedienung, Sensoren und kleine Geräte | Smartphones, Fahrzeuge und Batteriespeicher |
Gleichstrom in der Photovoltaik
Solarzellen erzeugen Gleichstrom. In einem Solarmodul werden viele Zellen miteinander verbunden, sodass sich Spannung und Leistung erhöhen.
| Bauteil | Aufgabe | Stromart |
|---|---|---|
| Solarzelle | Wandelt Licht in elektrische Energie um. | Gleichstrom |
| Solarmodul | Verbindet viele Solarzellen. | Gleichstrom |
| Modulstring | Verbindet mehrere Module in Reihe. | Gleichstrom |
| Wechselrichter | Wandelt Gleichstrom in Wechselstrom um. | DC zu AC |
| Batteriespeicher | Speichert elektrische Energie chemisch. | Gleichstrom auf Batterieseite |
Warum braucht Photovoltaik einen Wechselrichter?
Das öffentliche Stromnetz und normale Haushaltssteckdosen arbeiten mit Wechselstrom. Der Gleichstrom der Solarmodule kann deshalb nicht direkt in das Netz eingespeist werden.
Ein Wechselrichter wandelt den Gleichstrom elektronisch in Wechselstrom um und passt Spannung, Frequenz und Phase an das Stromnetz an.
| Aufgabe | Bedeutung |
|---|---|
| Stromumwandlung | Gleichstrom wird zu Wechselstrom. |
| Leistungsoptimierung | Der optimale Arbeitspunkt der Solarmodule wird gesucht. |
| Netzsynchronisation | Ausgang wird an Spannung und Frequenz des Netzes angepasst. |
| Schutz | Bei Störungen wird die Anlage sicher getrennt. |
Gleichrichter und Gleichstrom
Ein Gleichrichter wandelt Wechselstrom in Gleichstrom um. Er wird in Netzteilen, Ladegeräten und elektronischen Geräten eingesetzt.
| Schritt | Vorgang |
|---|---|
| Gleichrichtung | Dioden lassen Strom nur in einer bevorzugten Richtung fließen. |
| Glättung | Kondensatoren reduzieren die Schwankungen des pulsierenden Gleichstroms. |
| Regelung | Elektronische Schaltungen stabilisieren die Ausgangsspannung. |
Das Ergebnis ist ein Gleichstrom, der für elektronische Schaltungen oder das Laden von Akkus geeignet ist.
DC-DC-Wandler
Ein DC-DC-Wandler verändert die Höhe einer Gleichspannung.
| Wandlerart | Aufgabe |
|---|---|
| Abwärtswandler | Reduziert eine höhere Gleichspannung auf eine niedrigere Spannung. |
| Aufwärtswandler | Erhöht eine niedrigere Gleichspannung. |
| Auf- und Abwärtswandler | Kann die Spannung je nach Bedarf erhöhen oder reduzieren. |
| Galvanisch getrennter Wandler | Überträgt Energie ohne direkte elektrische Verbindung. |
DC-DC-Wandler werden in Fahrzeugen, Solaranlagen, Computern und mobilen Geräten eingesetzt.
Gleichstrom in elektronischen Geräten
| Gerät | Nutzung des Gleichstroms |
|---|---|
| Smartphone | Akku und Elektronik arbeiten mit Gleichstrom. |
| Computer | Netzteil erzeugt mehrere Gleichspannungen für Bauteile. |
| LED | Benötigt eine definierte Gleichstromversorgung. |
| Router | Externes Netzteil wandelt Wechselstrom in Gleichstrom um. |
| Elektrofahrzeug | Fahrbatterie speichert Gleichstrom. |
| Sensor | Elektronische Schaltungen arbeiten mit niedriger Gleichspannung. |
Gleichstrom in Elektrofahrzeugen
Die Traktionsbatterie eines Elektrofahrzeugs speichert Gleichstrom. Für den Elektromotor wird dieser über einen Wechselrichter in einen geeigneten Wechselstrom umgewandelt.
| Bauteil | Aufgabe |
|---|---|
| Traktionsbatterie | Speichert elektrische Energie als Gleichstrom. |
| Fahrzeugwechselrichter | Erzeugt den Motorstrom. |
| DC-DC-Wandler | Versorgt das Niedervoltnetz des Fahrzeugs. |
| Onboard-Ladegerät | Wandelt Wechselstrom beim AC-Laden in Gleichstrom um. |
| DC-Schnellladen | Gleichstrom wird direkt zur Fahrzeugbatterie geführt. |
Hochspannungs-Gleichstromübertragung
Bei der Hochspannungs-Gleichstromübertragung, kurz HGÜ, wird elektrische Energie mit sehr hoher Gleichspannung über große Entfernungen transportiert.
| Vorteil | Bedeutung |
|---|---|
| Geringere Verluste auf langen Strecken | Besonders bei sehr großen Entfernungen vorteilhaft |
| Unterseekabel | Für lange Kabelverbindungen besonders geeignet |
| Verbindung unterschiedlicher Stromnetze | Netze mit abweichender Frequenz können gekoppelt werden. |
| Kontrollierbarer Leistungsfluss | Übertragene Leistung kann gezielt geregelt werden. |
An den Endpunkten wandeln Stromrichter Wechselstrom in Gleichstrom und später wieder zurück.
Reihenschaltung und Parallelschaltung
| Merkmal | Reihenschaltung | Parallelschaltung |
|---|---|---|
| Spannung | Einzelspannungen addieren sich. | Bleibt auf dem Niveau einer Quelle. |
| Strom | Ist durch alle Bauteile gleich. | Teilströme addieren sich. |
| Typische Anwendung | Solarstrings und Batteriepacks mit höherer Spannung | Höhere Stromstärke oder größere Kapazität |
| Ausfallwirkung | Unterbrechung kann den gesamten Stromkreis stoppen. | Andere parallele Zweige können weiterarbeiten. |
Verluste bei Gleichstrom
Auch bei Gleichstrom entstehen Verluste in Leitungen, Kontakten und elektronischen Bauteilen.
| Verlustquelle | Beschreibung |
|---|---|
| Leitungswiderstand | Elektrischer Widerstand wandelt Energie in Wärme um. |
| Kontaktwiderstand | Schlechte oder korrodierte Verbindungen verursachen zusätzliche Verluste. |
| Wandlerverluste | DC-DC-Wandler und Wechselrichter arbeiten nicht vollständig verlustfrei. |
| Innenwiderstand | Batterien und andere Quellen erwärmen sich unter Last. |
Bei gleicher Leistung kann eine höhere Spannung die notwendige Stromstärke reduzieren und dadurch Leitungsverluste senken.
Vorteile von Gleichstrom
- Geeignet für Energiespeicher: Batterien und Akkus arbeiten mit Gleichstrom.
- Direkt für Elektronik nutzbar: Halbleiterschaltungen benötigen meist Gleichspannungen.
- Photovoltaische Erzeugung: Solarzellen liefern unmittelbar Gleichstrom.
- Keine Blindleistung bei rein ohmschen Gleichstromkreisen: Die Leistung lässt sich einfach bestimmen.
- Effiziente Langstreckenübertragung: HGÜ kann bei großen Entfernungen Vorteile bieten.
- Einfach speicherbar: Elektrische Energie kann direkt in Akkus geladen werden.
Nachteile und Grenzen
Spannungsanpassung benötigt Elektronik
Gleichspannung kann nicht mit einem einfachen klassischen Transformator verändert werden.
Lichtbögen können länger bestehen
Da es keinen regelmäßigen Nulldurchgang gibt, kann das Abschalten hoher Gleichströme anspruchsvoller sein.
Viele Stromnetze arbeiten mit Wechselstrom
Für die Nutzung im öffentlichen Netz ist häufig eine Umwandlung erforderlich.
Polarität muss beachtet werden
Falsches Anschließen kann Geräte beschädigen.
Umwandlungsverluste
Wechselrichter und DC-DC-Wandler verursachen zusätzliche Verluste.
Sicherheit bei Gleichstrom
Auch Gleichstrom kann gefährlich sein. Risiko und Wirkung hängen von Spannung, Stromstärke, Einwirkdauer und Stromweg durch den Körper ab.
| Schutzmaßnahme | Zweck |
|---|---|
| Isolierung | Verhindert Berührung spannungsführender Teile. |
| Sicherung | Unterbricht den Stromkreis bei Überstrom. |
| Verpolungsschutz | Schützt Geräte vor falscher Polarität. |
| Trennschalter | Ermöglicht sicheres Abschalten. |
| Lichtbogenschutz | Reduziert Gefahren bei hohen Gleichspannungen. |
| Fachgerechte Installation | Verhindert fehlerhafte Leitungen und Anschlüsse. |
Arbeiten an Photovoltaikstrings, Batteriespeichern und anderen Hochvolt-Gleichstromsystemen dürfen nur von qualifizierten Fachkräften durchgeführt werden.
Typische Fehler und Missverständnisse
- Viele Menschen glauben, Gleichstrom müsse immer eine konstante Stärke haben. Tatsächlich kann sich die Stromstärke verändern, solange die Richtung gleich bleibt.
- Viele Menschen glauben, Gleichstrom sei ungefährlich. Tatsächlich können hohe Gleichspannungen und Ströme lebensgefährlich sein.
- Viele Menschen glauben, Solarzellen erzeugten Wechselstrom. Tatsächlich liefern sie Gleichstrom.
- Viele Menschen glauben, jedes elektronische Gerät arbeite direkt mit Netzwechselstrom. Tatsächlich wird dieser häufig zunächst gleichgerichtet.
- Viele Menschen glauben, Gleichspannung lasse sich nicht verändern. Tatsächlich übernehmen DC-DC-Wandler diese Aufgabe.
- Viele Menschen glauben, Gleichstrom werde nicht in Stromnetzen genutzt. Tatsächlich kommt er bei HGÜ und in vielen lokalen Netzen zum Einsatz.
- Viele Menschen glauben, Plus und Minus könnten vertauscht werden. Tatsächlich kann falsche Polarität Schäden verursachen.
- Viele Menschen glauben, pulsierender Gleichstrom sei Wechselstrom. Tatsächlich bleibt seine Richtung trotz Schwankungen gleich.
Wussten Sie schon?
- Fast alle modernen elektronischen Geräte arbeiten intern mit Gleichstrom.
- Solarzellen und Batterien liefern von Natur aus Gleichstrom.
- Bei sehr langen Stromverbindungen kann Hochspannungs-Gleichstrom geringere Verluste als Wechselstrom verursachen.
Merksatz
Gleichstrom fließt dauerhaft in dieselbe Richtung und ist die typische Stromart von Batterien, Solarzellen und elektronischen Geräten.
Fazit
Gleichstrom ist elektrischer Strom mit gleichbleibender Flussrichtung. Er wird von Batterien, Akkus, Solarzellen, Brennstoffzellen und Gleichrichtern bereitgestellt.
Elektronische Geräte, Batteriespeicher und Elektrofahrzeuge arbeiten überwiegend mit Gleichstrom. In Photovoltaikanlagen wird er durch einen Wechselrichter in Wechselstrom umgewandelt.
Gleichstrom eignet sich gut für Speicher, Elektronik und bestimmte Übertragungsaufgaben. Spannung, Stromstärke, Polarität und Leitungsverluste müssen jedoch sorgfältig berücksichtigt werden. Hohe Gleichspannungen stellen besondere Anforderungen an Schutz und Abschaltung.
Häufig gestellte Fragen zu Gleichstrom
Was ist Gleichstrom einfach erklärt?
Gleichstrom ist elektrischer Strom, der dauerhaft in dieselbe Richtung fließt. Batterien, Akkus und Solarzellen liefern Gleichstrom.
Was ist der Unterschied zwischen Gleichstrom und Wechselstrom?
Gleichstrom fließt dauerhaft in dieselbe Richtung. Bei Wechselstrom ändert sich die Stromrichtung regelmäßig.
Was bedeutet DC?
DC steht für Direct Current, den englischen Begriff für Gleichstrom.
Wo kommt Gleichstrom vor?
Gleichstrom wird in Batterien, Akkus, Photovoltaikanlagen, Elektrofahrzeugen, Computern und vielen elektronischen Geräten verwendet.
Erzeugen Solarmodule Gleichstrom?
Ja. Solarzellen und Solarmodule erzeugen Gleichstrom, der durch einen Wechselrichter in Wechselstrom umgewandelt werden kann.
Warum arbeiten Batterien mit Gleichstrom?
Chemische Reaktionen in einer Batterie erzeugen eine feste Polarität zwischen Plus- und Minuspol. Dadurch fließt der Strom in eine gleichbleibende Richtung.
Kann Gleichstrom seine Stärke verändern?
Ja. Die Stromstärke kann schwanken. Entscheidend ist, dass die Stromrichtung gleich bleibt.
Was ist pulsierender Gleichstrom?
Pulsierender Gleichstrom verändert regelmäßig seine Stärke, wechselt aber nicht seine Richtung.
Was macht ein Gleichrichter?
Ein Gleichrichter wandelt Wechselstrom in Gleichstrom um. Er wird beispielsweise in Netzteilen und Ladegeräten eingesetzt.
Was macht ein DC-DC-Wandler?
Ein DC-DC-Wandler verändert die Höhe einer Gleichspannung, ohne sie zuvor in normalen Netzwechselstrom umzuwandeln.
Ist Gleichstrom gefährlich?
Ja. Hohe Gleichspannungen und Ströme können schwere Verletzungen verursachen. Besonders Photovoltaik- und Batteriesysteme erfordern fachgerechte Schutztechnik.
Was ist Hochspannungs-Gleichstromübertragung?
Die Hochspannungs-Gleichstromübertragung transportiert elektrische Energie mit sehr hoher Gleichspannung über große Entfernungen oder lange Kabelverbindungen.
