Solarmodul einfach erklärt
| Solarmodul kurz erklärt | |
|---|---|
| Definition | Verbund aus mehreren Solarzellen zur Erzeugung von elektrischem Strom aus Sonnenlicht |
| Fachbereich | Photovoltaik, Halbleitertechnik und erneuerbare Energien |
| Kernfunktion | Sonnenlicht in elektrischen Gleichstrom umwandeln |
| Typische Anwendung | Dachanlagen, Balkonkraftwerke, Solarparks, Fassaden und Inselanlagen |
| Hauptbestandteile | Solarzellen, Glas, Verkapselung, Rückseite, Rahmen, Anschlussdose und Bypassdioden |
| Ausgang | Elektrischer Gleichstrom |
| Wichtige Kennzahlen | Nennleistung, Wirkungsgrad, Spannung, Strom, Temperaturkoeffizient und Degradation |
| Verwandte Begriffe | Solarzelle, Photovoltaik, Wechselrichter, Wattpeak und Modulstring |
| Englischer Begriff | Solar Panel oder Photovoltaic Module |
Ein Solarmodul ist die sichtbare Einheit einer Photovoltaikanlage. Es nimmt Sonnenlicht auf und erzeugt daraus elektrischen Gleichstrom.
Im Inneren eines Moduls arbeiten viele Solarzellen zusammen. Sie sind elektrisch verbunden und durch Glas, Folien, Rückseite und Rahmen vor Witterung und mechanischer Belastung geschützt.
Solarmodule unterscheiden sich in Zelltechnologie, Leistung, Wirkungsgrad, Bauweise, Abmessungen und Verhalten bei Hitze oder Verschattung. Deshalb ist nicht jedes Modul für jede Anlage gleich gut geeignet.
Ein einzelnes Modul ist noch keine vollständige Photovoltaikanlage. Erst mit Wechselrichter, Verkabelung, Unterkonstruktion, Schutztechnik und gegebenenfalls Speicher entsteht ein nutzbares Gesamtsystem.

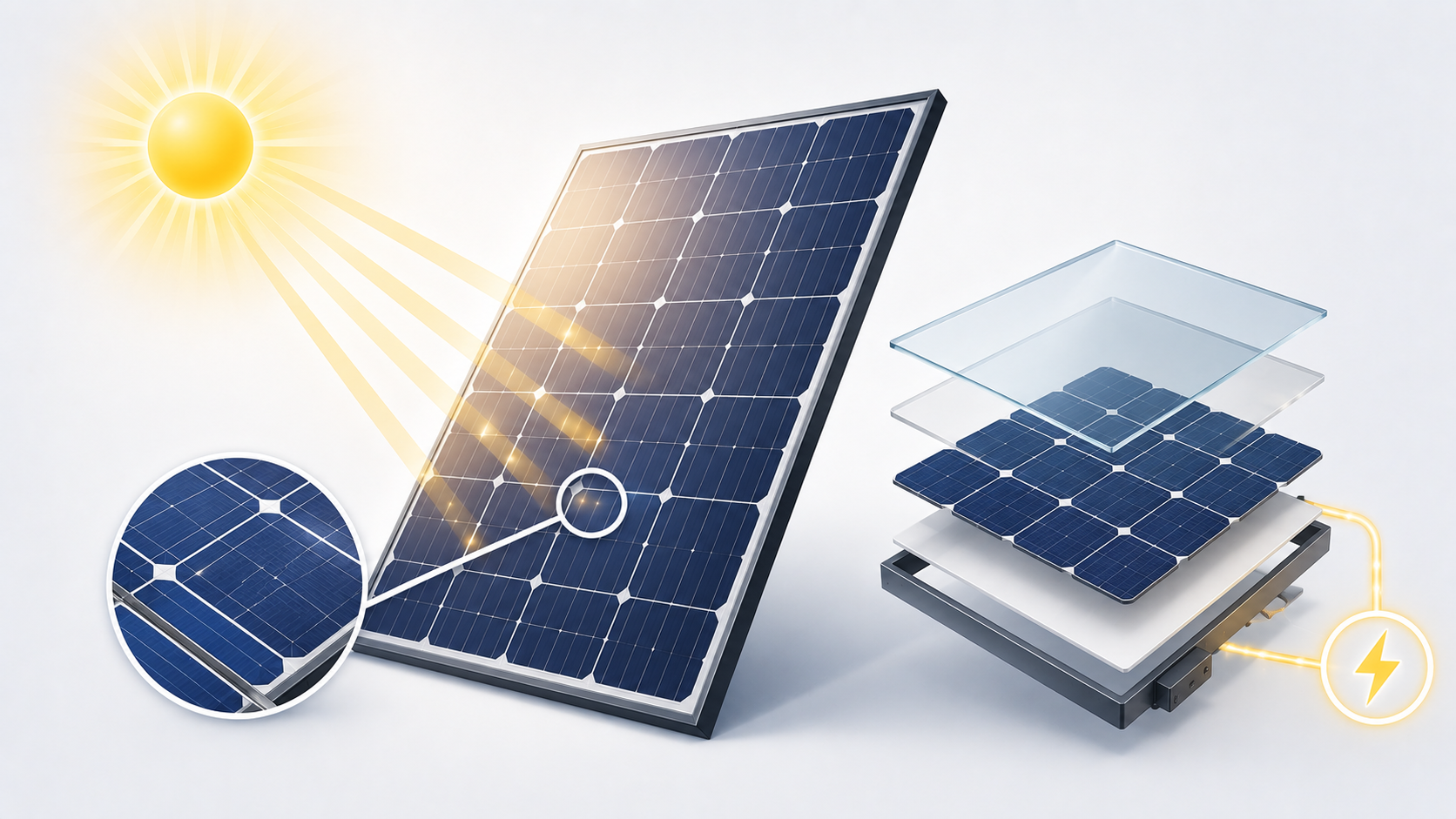

Was ist ein Solarmodul?
Ein Solarmodul ist ein Bauteil aus mehreren elektrisch verbundenen Solarzellen, das Sonnenlicht in elektrischen Gleichstrom umwandelt.
Die Solarzellen sind in Schutzschichten eingebettet und meist mit einer Glasabdeckung sowie einem Rahmen versehen. Dadurch können sie über viele Jahre im Außenbereich eingesetzt werden.
Mehrere Solarmodule können zu einem String und anschließend zu einer vollständigen Photovoltaikanlage verbunden werden.
Solarmodul einfach erklärt
Ein Solarmodul lässt sich als große Einheit aus vielen kleinen Solarzellen verstehen. Jede einzelne Zelle erzeugt nur eine begrenzte Spannung und Leistung. Durch die elektrische Verbindung vieler Zellen entsteht ein nutzbares Modul.
Trifft Sonnenlicht auf die Zellen, werden elektrische Ladungen bewegt. Dadurch fließt Gleichstrom. Dieser wird später durch einen Wechselrichter in Wechselstrom umgewandelt.
Das Modul schützt die empfindlichen Zellen gleichzeitig vor Regen, Staub, Wind und mechanischen Einwirkungen.
Wie funktioniert ein Solarmodul?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Licht trifft auf Solarzellen | Photonen übertragen Energie auf das Halbleitermaterial. | Elektrische Ladungsträger werden angeregt. |
| 2. Ladungen werden getrennt | Das elektrische Feld der Solarzelle trennt positive und negative Ladungen. | Eine Spannung entsteht. |
| 3. Strom fließt | Über Kontakte werden die Ladungen abgeführt. | Gleichstrom entsteht. |
| 4. Zellen arbeiten zusammen | Viele Solarzellen sind elektrisch verschaltet. | Spannung und Leistung erhöhen sich. |
| 5. Strom verlässt das Modul | Die Anschlussdose führt den Strom über Kabel weiter. | Der Wechselrichter oder weitere Module werden versorgt. |
Aufbau eines Solarmoduls
| Bauteil | Aufgabe |
|---|---|
| Frontglas | Schützt die Solarzellen und lässt möglichst viel Licht durch. |
| Verkapselungsfolie | Fixiert und schützt die Solarzellen. |
| Solarzellen | Wandeln Licht in elektrischen Strom um. |
| Rückseitenfolie oder Rückglas | Schützt die Rückseite des Moduls. |
| Aluminiumrahmen | Stabilisiert das Modul und erleichtert die Montage. |
| Anschlussdose | Führt den erzeugten Strom aus dem Modul heraus. |
| Bypassdioden | Leiten Strom an verschatteten Zellbereichen vorbei und reduzieren Belastungen. |
| Anschlusskabel und Stecker | Verbinden das Modul mit weiteren Modulen oder dem Wechselrichter. |
Solarzelle und Solarmodul unterscheiden
| Merkmal | Solarzelle | Solarmodul |
|---|---|---|
| Funktion | Erzeugt Strom aus Licht | Fasst viele Solarzellen zu einer nutzbaren Einheit zusammen |
| Größe | Klein | Deutlich größer |
| Schutz | Empfindliches Halbleiterbauteil | Durch Glas, Folien und Rahmen geschützt |
| Leistung | Gering | Deutlich höher |
| Einsatz | Bestandteil eines Moduls | Montierbare Einheit einer Photovoltaikanlage |
Welche Arten von Solarmodulen gibt es?
| Modulart | Merkmal | Typischer Einsatz |
|---|---|---|
| Monokristallines Modul | Solarzellen aus einkristallinem Silizium | Hausdächer und Anlagen mit begrenzter Fläche |
| Polykristallines Modul | Zellen aus mehreren Kristallstrukturen | Ältere und preisorientierte Anlagen |
| Dünnschichtmodul | Sehr dünne aktive Halbleiterschicht | Leichte, flexible oder spezielle Anwendungen |
| Bifaziales Modul | Nutzt Licht auf Vorder- und Rückseite | Freiflächen und reflektierende Untergründe |
| Glas-Glas-Modul | Zellen liegen zwischen zwei Glasschichten. | Langlebige Dach- und Freiflächenanlagen |
| Glas-Folie-Modul | Glas auf der Vorderseite, Folie auf der Rückseite | Weit verbreitete Standardbauweise |
| Merkmal | Monokristallin | Polykristallin |
|---|---|---|
| Kristallstruktur | Einheitliche Kristallstruktur | Mehrere Kristallbereiche |
| Wirkungsgrad | Meist höher | Meist niedriger |
| Flächenbedarf | Geringer bei gleicher Leistung | Höher bei gleicher Leistung |
| Optik | Meist dunkel und einheitlich | Häufig bläulich und uneinheitlicher |
| Verbreitung heute | Sehr hoch | Bei Neuanlagen deutlich geringer |
Was ist ein bifaziales Solarmodul?
Ein bifaziales Solarmodul kann Licht auf Vorder- und Rückseite nutzen. Die Rückseite erzeugt zusätzlichen Strom aus reflektiertem oder indirektem Licht.
| Faktor | Einfluss auf den Mehrertrag |
|---|---|
| Untergrund | Helle und reflektierende Flächen erhöhen den rückseitigen Lichteinfall. |
| Montagehöhe | Mehr Abstand zum Untergrund kann die Rückseite besser belichten. |
| Reihenabstand | Ausreichender Abstand reduziert gegenseitige Verschattung. |
| Rahmen und Unterkonstruktion | Bauteile können die Rückseite teilweise verdecken. |
| Standort | Schnee, heller Kies oder spezielle Dachflächen können Reflexionen erhöhen. |
Glas-Glas und Glas-Folie im Vergleich
| Merkmal | Glas-Glas | Glas-Folie |
|---|---|---|
| Rückseite | Glasschicht | Kunststofffolie |
| Gewicht | Meist höher | Meist geringer |
| Mechanische Stabilität | Sehr hoch | Hoch |
| Schutz der Zellen | Sehr gut gegen Feuchtigkeit und mechanische Belastung | Abhängig von Folienqualität |
| Typische Lebensdauer | Häufig auf lange Nutzung ausgelegt | Bewährte Standardlösung |
Wichtige Kennzahlen eines Solarmoduls
| Kennzahl | Bedeutung |
|---|---|
| Nennleistung | Leistung des Moduls unter festgelegten Prüfbedingungen |
| Wattpeak | Einheit der Nennleistung |
| Wirkungsgrad | Anteil der eingestrahlten Lichtenergie, der in Strom umgewandelt wird |
| Leerlaufspannung | Spannung ohne angeschlossenen Verbraucher |
| Kurzschlussstrom | Strom bei kurzgeschlossenem Ausgang |
| MPP-Spannung | Spannung am Punkt maximaler Leistung |
| MPP-Strom | Strom am Punkt maximaler Leistung |
| Temperaturkoeffizient | Leistungsänderung bei steigender Temperatur |
| Degradation | Langsamer Leistungsverlust über die Zeit |
| Mechanische Belastbarkeit | Widerstand gegen Schnee- und Windlast |
Was bedeutet Wattpeak?
Wattpeak beschreibt die Nennleistung eines Solarmoduls unter standardisierten Prüfbedingungen.
Der Wert erleichtert den Vergleich verschiedener Module. Er sagt jedoch nicht aus, dass das Modul diese Leistung jederzeit erreicht.
| Einfluss | Warum die reale Leistung abweichen kann |
|---|---|
| Sonneneinstrahlung | Weniger Licht führt zu geringerer Leistung. |
| Temperatur | Hohe Modultemperaturen reduzieren meist die Leistung. |
| Ausrichtung | Ungünstige Winkel verringern den Lichteinfall. |
| Verschattung | Teilweise verdeckte Zellen liefern weniger Strom. |
| Verschmutzung | Ablagerungen reduzieren den Lichteinfall. |
Was bedeutet Wirkungsgrad?
Der Wirkungsgrad beschreibt, welcher Anteil der auf die Modulfläche treffenden Sonnenenergie in elektrische Energie umgewandelt wird.
Ein höherer Wirkungsgrad bedeutet, dass auf gleicher Fläche mehr Leistung installiert werden kann.
| Situation | Bedeutung des Wirkungsgrads |
|---|---|
| Kleine Dachfläche | Hoher Wirkungsgrad ist besonders wertvoll. |
| Große freie Fläche | Flächenbedarf kann weniger entscheidend sein. |
| Hoher Modulpreis | Mehr Wirkungsgrad muss wirtschaftlich nicht automatisch besser sein. |
| Hohe Temperatur | Temperaturkoeffizient kann wichtiger sein als der reine Wirkungsgrad. |
Temperatur und Modulleistung
Solarmodule benötigen Licht, aber keine hohe Temperatur. Bei steigender Modultemperatur sinkt die elektrische Spannung und damit meist auch die Leistung.
| Bedingung | Typische Auswirkung |
|---|---|
| Kalter sonniger Tag | Hohe mögliche Modulleistung |
| Heißer Sommertag | Mehr Einstrahlung, aber temperaturbedingte Leistungsverluste |
| Schlechte Hinterlüftung | Höhere Modultemperatur |
| Freie Aufständerung | Bessere Kühlung durch Luftbewegung |
Verschattung und Bypassdioden
Verschattung kann die Leistung eines Solarmoduls deutlich reduzieren. Da Solarzellen häufig in Reihe geschaltet sind, kann eine schwache Zelle den Strom eines ganzen Zellbereichs begrenzen.
Bypassdioden ermöglichen es, verschattete Teilbereiche elektrisch zu umgehen.
| Ursache | Mögliche Folge |
|---|---|
| Schornstein | Wiederkehrende Teilverschattung |
| Baum | Wechselnde Verschattung durch Äste und Blätter |
| Laub oder Schmutz | Lokale Abdeckung einzelner Zellen |
| Nachbarmodul | Reihenverschattung bei tiefem Sonnenstand |
| Vogelkot | Kleine, aber starke lokale Verschattung |
Was ist ein Modulstring?
Ein Modulstring besteht aus mehreren Solarmodulen, die elektrisch in Reihe verbunden sind.
Bei einer Reihenschaltung addieren sich die Spannungen der Module, während der Strom im Wesentlichen gleich bleibt.
| Verschaltung | Auswirkung |
|---|---|
| Reihenschaltung | Spannungen addieren sich. |
| Parallelschaltung | Ströme addieren sich. |
| Mehrere Strings | Können an getrennte MPPT-Eingänge angeschlossen werden. |
Die Stringlänge muss zum Spannungsbereich und zu den Grenzwerten des Wechselrichters passen.
Was beeinflusst den Ertrag eines Solarmoduls?
| Faktor | Einfluss |
|---|---|
| Sonneneinstrahlung | Bestimmt die verfügbare Lichtenergie. |
| Ausrichtung | Beeinflusst den täglichen Ertragsverlauf. |
| Neigungswinkel | Verändert den Einfallswinkel des Lichts. |
| Temperatur | Hohe Temperaturen reduzieren meist die Leistung. |
| Verschattung | Kann einzelne Zellbereiche stark begrenzen. |
| Verschmutzung | Reduziert den Lichteinfall. |
| Alterung | Verringert die Leistung langsam über viele Jahre. |
| Elektrische Anpassung | Wechselrichter und Stringplanung beeinflussen die Nutzung der Modulleistung. |
Lebensdauer und Degradation
Solarmodule sind für eine lange Nutzung ausgelegt. Mit der Zeit nimmt ihre Leistung jedoch langsam ab. Dieser Prozess wird Degradation genannt.
| Ursache | Mögliche Auswirkung |
|---|---|
| UV-Strahlung | Alterung von Verkapselung und Materialien |
| Temperaturwechsel | Mechanische Belastung von Zellen und Verbindungen |
| Feuchtigkeit | Korrosion und Materialveränderungen |
| Mechanische Belastung | Mikrorisse durch Transport, Montage, Wind oder Schnee |
| Elektrische Effekte | Leistungsverlust durch potenzialinduzierte oder lichtinduzierte Degradation |
Eine Leistungsgarantie beschreibt meist, wie viel Mindestleistung ein Modul nach bestimmten Jahren noch erreichen soll. Sie ist nicht mit einer vollständigen Produktgarantie gleichzusetzen.
Mechanische Belastung und Sicherheit
| Belastung | Warum sie wichtig ist |
|---|---|
| Schneelast | Hohe Schneemengen üben Druck auf Glas und Rahmen aus. |
| Windlast | Wind erzeugt Druck und Sogkräfte. |
| Hagel | Kann Glas und Zellen mechanisch belasten. |
| Transport | Falsche Handhabung kann Mikrorisse verursachen. |
| Montage | Falsche Klemmbereiche können Rahmen und Zellen schädigen. |
| Begehung | Module dürfen nicht betreten werden. |
Solarmodule für Balkonkraftwerke
Bei Balkonkraftwerken werden häufig normale Photovoltaikmodule mit einem Mikro-Wechselrichter kombiniert.
| Prüfpunkt | Bedeutung |
|---|---|
| Abmessungen | Das Modul muss zur verfügbaren Fläche passen. |
| Gewicht | Geländer und Halterung müssen ausreichend tragfähig sein. |
| Spannung | Muss zum Eingang des Mikro-Wechselrichters passen. |
| Strom | Darf die zulässigen Eingangswerte nicht überschreiten. |
| Windlast | Befestigung muss für den Standort geeignet sein. |
| Teilverschattung | Kann die Wahl von Modul und Wechselrichter beeinflussen. |
Wie wählt man ein Solarmodul aus?
| Kriterium | Warum es wichtig ist |
|---|---|
| Nennleistung | Bestimmt die installierbare Leistung. |
| Wirkungsgrad | Beeinflusst den Flächenbedarf. |
| Abmessungen | Müssen zur Dach- oder Montagefläche passen. |
| Elektrische Daten | Müssen zum Wechselrichter und zur Stringplanung passen. |
| Temperaturkoeffizient | Beeinflusst die Leistung bei Hitze. |
| Garantie | Zeigt Umfang und Dauer der Herstellerzusage. |
| Mechanische Belastbarkeit | Muss zu Wind- und Schneelasten am Standort passen. |
| Bauweise | Glas-Glas, Glas-Folie oder bifazial können unterschiedliche Vorteile bieten. |
| Hersteller und Service | Beeinflussen Ersatzteilversorgung und Garantieabwicklung. |
Vorteile von Solarmodulen
- Direkte Stromerzeugung: Sonnenlicht wird ohne bewegliche Teile in Strom umgewandelt.
- Modularer Aufbau: Anlagen lassen sich aus vielen einzelnen Modulen zusammensetzen.
- Lange Lebensdauer: Hochwertige Module können über viele Jahre Strom erzeugen.
- Geringe Wartung: Im Betrieb sind nur wenige mechanische Arbeiten nötig.
- Vielseitige Montage: Dächer, Fassaden, Freiflächen und Balkone können genutzt werden.
- Skalierbarkeit: Vom Einzelmodul bis zum Solarpark ist dieselbe Grundtechnik einsetzbar.
Nachteile und Grenzen
Wetterabhängigkeit
Die Leistung hängt von Sonneneinstrahlung, Tageszeit und Jahreszeit ab.
Temperaturverluste
Hohe Modultemperaturen senken meist die elektrische Leistung.
Verschattung
Teilverschattung kann überproportionale Leistungsverluste verursachen.
Flächenbedarf
Große Energiemengen benötigen viele Module und entsprechend große Flächen.
Alterung
Die Modulleistung nimmt über die Jahre langsam ab.
Herstellung und Rohstoffe
Produktion und Transport benötigen Energie und Materialien.
Typische Fehler und Missverständnisse
- Viele Menschen glauben, Solarmodule erzeugten Wechselstrom. Tatsächlich liefern sie Gleichstrom.
- Viele Menschen glauben, Wärme erhöhe die Leistung. Tatsächlich sinkt die Leistung vieler Module bei hohen Temperaturen.
- Viele Menschen glauben, Wattpeak sei der dauerhafte Ertrag. Tatsächlich ist Wattpeak ein standardisierter Leistungswert.
- Viele Menschen glauben, ein höherer Wirkungsgrad bedeute automatisch die beste Wirtschaftlichkeit. Tatsächlich spielen Preis, Fläche und Ertrag gemeinsam eine Rolle.
- Viele Menschen glauben, kleine Verschattungen seien unbedeutend. Tatsächlich können sie ganze Zellbereiche beeinflussen.
- Viele Menschen glauben, Glas-Glas sei immer besser. Tatsächlich hängt die passende Bauweise von Gewicht, Montage und Anwendung ab.
- Viele Menschen glauben, Module seien vollständig wartungsfrei. Tatsächlich sollten Ertrag, Verschmutzung und Schäden regelmäßig kontrolliert werden.
- Viele Menschen glauben, jedes Modul passe zu jedem Wechselrichter. Tatsächlich müssen Spannung, Strom und Leistung zusammenpassen.
Wussten Sie schon?
- Ein Solarmodul kann an einem kalten sonnigen Tag mehr Leistung liefern als an einem sehr heißen Tag.
- Bifaziale Module nutzen zusätzlich Licht, das auf ihre Rückseite trifft.
- Die Nennleistung eines Moduls wird unter festgelegten Prüfbedingungen gemessen und nicht unter beliebigen Außenbedingungen.
Merksatz
Ein Solarmodul verbindet viele Solarzellen zu einer geschützten Einheit und erzeugt aus Sonnenlicht elektrischen Gleichstrom.
Fazit
Ein Solarmodul ist die zentrale stromerzeugende Einheit einer Photovoltaikanlage. Es besteht aus vielen Solarzellen, die durch Glas, Folien, Rahmen und weitere Bauteile geschützt werden.
Module unterscheiden sich in Zelltechnologie, Bauweise, Leistung, Wirkungsgrad und Temperaturverhalten. Für eine gute Anlage müssen die elektrischen Daten außerdem zum Wechselrichter und zur Stringplanung passen.
Der tatsächliche Ertrag hängt nicht nur von der Nennleistung ab. Ausrichtung, Verschattung, Temperatur, Verschmutzung und Alterung beeinflussen die Stromproduktion. Ein geeignetes Solarmodul ist deshalb nicht einfach das leistungsstärkste, sondern das technisch und wirtschaftlich passende Modul für den jeweiligen Standort.
Häufig gestellte Fragen zu Solarmodul
Was ist ein Solarmodul einfach erklärt?
Ein Solarmodul besteht aus vielen Solarzellen. Es wandelt Sonnenlicht in elektrischen Gleichstrom um und ist die sichtbare stromerzeugende Einheit einer Photovoltaikanlage.
Was ist der Unterschied zwischen Solarzelle und Solarmodul?
Die Solarzelle ist das einzelne Halbleiterbauteil. Ein Solarmodul verbindet viele Solarzellen und schützt sie durch Glas, Folien und Rahmen.
Wie funktioniert ein Solarmodul?
Licht löst in den Solarzellen elektrische Ladungsträger. Dadurch entsteht Gleichstrom, der über die Anschlussdose aus dem Modul abgeführt wird.
Was bedeutet Wattpeak bei einem Solarmodul?
Wattpeak ist die Nennleistung des Moduls unter standardisierten Prüfbedingungen. Die reale Leistung kann je nach Wetter, Temperatur und Ausrichtung abweichen.
Was bedeutet Wirkungsgrad bei Solarmodulen?
Der Wirkungsgrad gibt an, welcher Anteil der auftreffenden Sonnenenergie in elektrischen Strom umgewandelt wird.
Was ist besser: Glas-Glas oder Glas-Folie?
Glas-Glas-Module sind meist robuster und schwerer. Glas-Folie-Module sind leichter und weit verbreitet. Welche Bauweise besser passt, hängt von Montage, Gewicht und Einsatzort ab.
Was ist ein bifaziales Solarmodul?
Ein bifaziales Modul kann Licht auf Vorder- und Rückseite nutzen. Die Rückseite erzeugt zusätzlichen Strom aus reflektiertem Licht.
Funktionieren Solarmodule auch bei Bewölkung?
Ja. Sie nutzen auch diffuses Licht. Der Stromertrag ist bei dichter Bewölkung jedoch geringer als bei direkter Sonneneinstrahlung.
Warum sinkt die Leistung bei Hitze?
Mit steigender Zelltemperatur sinkt vor allem die elektrische Spannung. Dadurch nimmt die Modulleistung meist ab.
Wie lange hält ein Solarmodul?
Solarmodule sind für eine lange Nutzung ausgelegt. Ihre Leistung nimmt über viele Jahre langsam ab, was als Degradation bezeichnet wird.
Kann Verschattung ein Solarmodul stark beeinflussen?
Ja. Da Zellen häufig in Reihe geschaltet sind, kann eine kleine Verschattung größere Zellbereiche begrenzen. Bypassdioden reduzieren diesen Effekt.
Passt jedes Solarmodul zu jedem Wechselrichter?
Nein. Spannung, Strom, Leistung und Anzahl der Module müssen innerhalb der zulässigen Eingangsbereiche des Wechselrichters liegen.
