Flachkollektor einfach erklärt
| Flachkollektor kurz erklärt | |
|---|---|
| Definition | Solarthermie-Kollektor mit flacher Bauform zur Erwärmung einer Wärmeträgerflüssigkeit |
| Energiequelle | Sonnenstrahlung |
| Typische Nutzung | Warmwasserbereitung und Heizungsunterstützung |
| Hauptbauteile | Abdeckung, Absorber, Rohrregister, Dämmung und Gehäuse |
| Vorteil | Bewährte Technik mit gutem Preis-Leistungs-Verhältnis |
| Nachteil | Höhere Wärmeverluste als bei Vakuumröhrenkollektoren |
| Typische Montage | Aufdach, Indach, Flachdach oder Fassade |
| Verwandte Begriffe | Solarthermie, Absorber, Solarspeicher, Wärmetauscher und Röhrenkollektor |
Ein Flachkollektor ist ein flacher Solarthermie-Kollektor, der Sonnenstrahlung in nutzbare Wärme umwandelt.
Er wird meist auf einem Dach montiert und erwärmt eine Wärmeträgerflüssigkeit, die durch Rohre im Inneren des Kollektors fließt. Die gewonnene Wärme wird anschließend über einen Wärmetauscher an einen Warmwasser- oder Pufferspeicher übertragen.
Flachkollektoren gehören zu den am häufigsten eingesetzten Kollektortypen in der Solarthermie. Sie gelten als robust, technisch ausgereift und vergleichsweise kostengünstig. Besonders geeignet sind sie für die Warmwasserbereitung und für die Unterstützung einer Heizungsanlage.

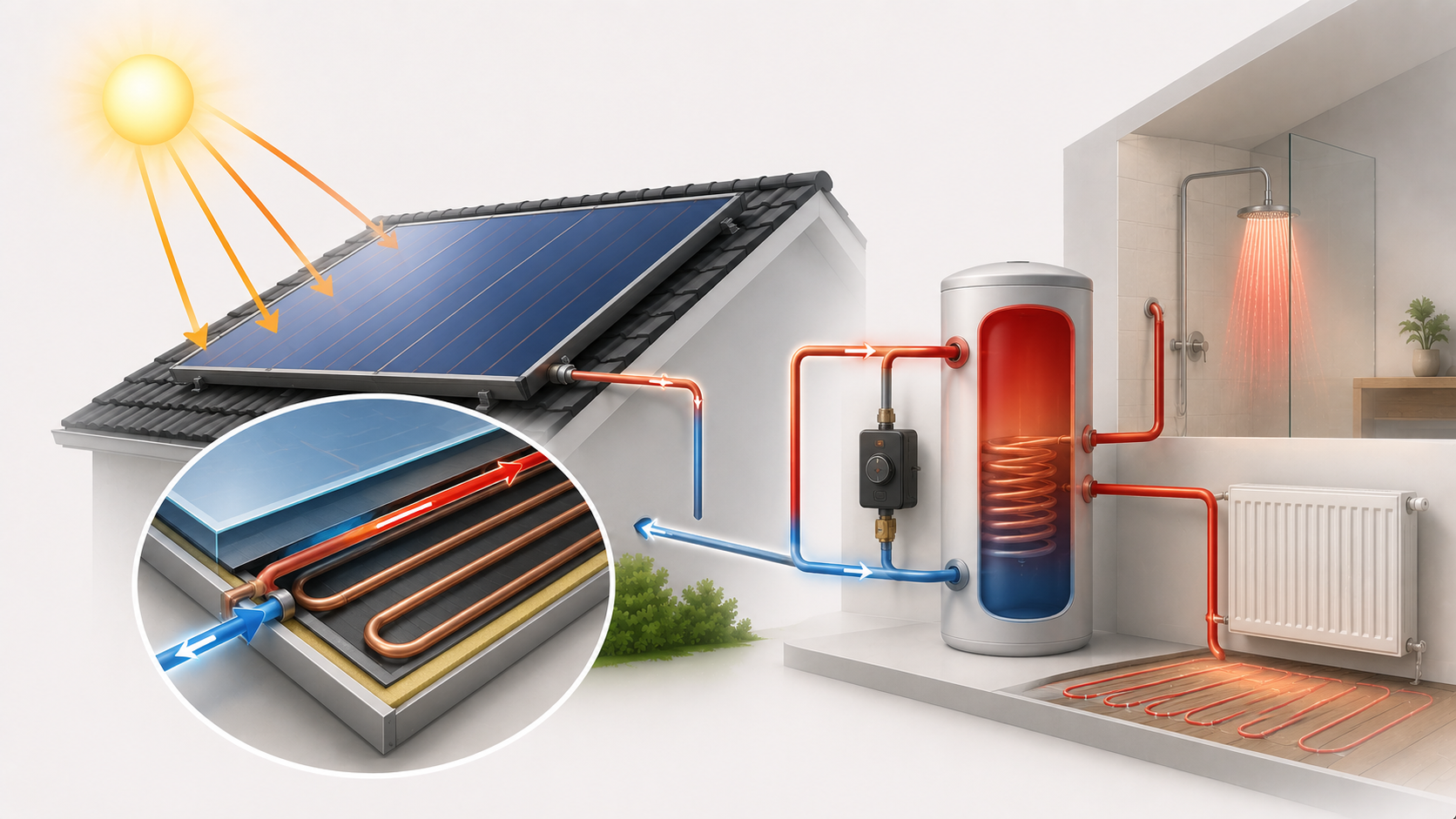

Was ist ein Flachkollektor?
Ein Flachkollektor ist ein Bauteil einer Solarthermieanlage, das Sonnenlicht aufnimmt und in Wärme umwandelt.
Im Inneren befindet sich ein dunkel beschichteter Absorber. Dieser erwärmt sich durch die einfallende Sonnenstrahlung. Ein Rohrsystem nimmt die Wärme auf und überträgt sie an eine zirkulierende Solarflüssigkeit.
Der Flachkollektor erzeugt keinen Strom. Er unterscheidet sich damit grundlegend von einem Photovoltaikmodul.
Wie funktioniert ein Flachkollektor?
- Sonnenlicht trifft auf die Abdeckung: Die transparente Abdeckung lässt einen großen Teil der Sonnenstrahlung in den Kollektor.
- Der Absorber erwärmt sich: Eine dunkle, selektiv beschichtete Metallfläche nimmt die Strahlung auf.
- Wärme gelangt in das Rohrregister: Rohre oder Kanäle sind mit dem Absorber verbunden.
- Solarflüssigkeit nimmt Wärme auf: Die Wärmeträgerflüssigkeit strömt durch das Rohrsystem.
- Wärme wird zum Speicher transportiert: Eine Umwälzpumpe bewegt die erwärmte Flüssigkeit zum Wärmetauscher.
- Der Kreislauf beginnt erneut: Die abgekühlte Solarflüssigkeit fließt zum Kollektor zurück.
Aufbau eines Flachkollektors
Ein Flachkollektor besteht aus mehreren Schichten und Bauteilen:
- Transparente Abdeckung: schützt den Kollektor und lässt Sonnenstrahlung ein.
- Absorber: wandelt Sonnenstrahlung in Wärme um.
- Rohrregister: transportiert die Solarflüssigkeit.
- Wärmedämmung: reduziert Verluste nach hinten und zu den Seiten.
- Gehäuse: stabilisiert und schützt die Konstruktion.
- Dichtungen: verhindern das Eindringen von Feuchtigkeit.
- Anschlüsse: verbinden den Kollektor mit dem Solarkreislauf.
Die transparente Abdeckung
Die Vorderseite eines Flachkollektors besteht meist aus speziellem Solarglas. Es ist lichtdurchlässig, mechanisch belastbar und auf hohe Temperaturen ausgelegt.
Die Abdeckung reduziert gleichzeitig Wärmeverluste. Kurzwellige Sonnenstrahlung gelangt hinein, während ein Teil der vom Absorber abgegebenen Wärmestrahlung im Kollektor zurückgehalten wird.
Der Absorber
Der Absorber ist das zentrale Bauteil. Er besteht häufig aus Aluminium oder Kupfer und besitzt eine dunkle, selektive Beschichtung.
Eine gute Beschichtung nimmt viel Sonnenstrahlung auf und gibt gleichzeitig möglichst wenig Wärme als Strahlung wieder ab. Dadurch steigt der Wirkungsgrad.
Rohrregister und Wärmeübertragung
Das Rohrregister führt die Wärmeträgerflüssigkeit durch den Kollektor. Es kann als Harfen-, Mäander- oder Kanalstruktur ausgeführt sein.
Eine gute thermische Verbindung zwischen Absorber und Rohrsystem ist wichtig. Je besser die Wärme übertragen wird, desto geringer sind interne Verluste.
Welche Solarflüssigkeit wird verwendet?
Im Solarkreislauf zirkuliert häufig ein Gemisch aus Wasser und Frostschutzmittel. Es transportiert Wärme und schützt die Anlage vor Frost.
Die Flüssigkeit altert durch hohe Temperaturen. Deshalb sollten Frostschutz, pH-Wert und Zustand regelmäßig geprüft werden.
Wärmedämmung im Kollektor
Die Rückseite und die Seiten des Flachkollektors sind gedämmt. Dadurch soll möglichst wenig Wärme an Dach oder Umgebung verloren gehen.
Die Dämmung muss dauerhaft hohe Temperaturen aushalten und darf ihre Form oder Wirkung nicht schnell verlieren.
Flachkollektor und Treibhauseffekt
Der Aufbau nutzt einen ähnlichen Effekt wie ein Gewächshaus. Sonnenstrahlung gelangt durch das Glas, erwärmt den Absorber und wird im Inneren teilweise zurückgehalten.
Dieser Effekt unterstützt die Erwärmung, ersetzt aber nicht die Wärmedämmung und die selektive Beschichtung.
Welche Temperaturen erreicht ein Flachkollektor?
Die erreichbare Temperatur hängt von Sonneneinstrahlung, Außentemperatur, Durchfluss, Anlagenzustand und Wärmeabnahme ab.
Im normalen Betrieb liefert ein Flachkollektor ausreichend Wärme für Warmwasser und Heizungsunterstützung. Bei fehlender Wärmeabnahme können sehr hohe Stillstandstemperaturen entstehen.
Was bedeutet Stillstandstemperatur?
Die Stillstandstemperatur ist die Temperatur, die ein Kollektor bei starker Sonneneinstrahlung und ohne Wärmeabfuhr erreichen kann.
Solche Zustände treten auf, wenn der Speicher voll erwärmt ist, die Pumpe ausfällt oder im Sommer wenig Wärme benötigt wird. Anlage, Dichtungen und Solarflüssigkeit müssen dafür ausgelegt sein.
| Merkmal | Flachkollektor | Röhrenkollektor |
|---|---|---|
| Bauform | Flache geschlossene Fläche | Mehrere Vakuumröhren |
| Wärmeverluste | Höher | Geringer |
| Preis | Meist günstiger | Meist teurer |
| Flächenbedarf | Höher bei gleicher Leistung | Oft geringer |
| Robustheit | Einfacher und flächig | Einzelne Röhren empfindlicher |
| Geeignet für | Warmwasser und Heizungsunterstützung | Hohe Temperaturen und kleine Flächen |
| Merkmal | Flachkollektor | Photovoltaikmodul |
|---|---|---|
| Erzeugt | Wärme | Strom |
| Nutzung | Warmwasser und Heizung | Haushalt, Wärmepumpe, Speicher und Netz |
| Speicherung | Wärmespeicher | Batteriespeicher oder Netzeinspeisung |
| Technik | Absorber und Flüssigkeitskreislauf | Solarzellen und Wechselrichter |
Einsatz für Warmwasser
Flachkollektoren werden häufig eingesetzt, um Trinkwasser indirekt zu erwärmen. Die Solarflüssigkeit gibt ihre Wärme über einen Wärmetauscher an den Speicher ab.
Im Sommer kann ein großer Teil des Warmwasserbedarfs solar gedeckt werden. Im Winter übernimmt meist ein zusätzlicher Wärmeerzeuger einen größeren Anteil.
Einsatz zur Heizungsunterstützung
Bei einer größeren Kollektorfläche kann die Solarthermie auch die Raumheizung unterstützen. Besonders in Frühling und Herbst kann die Anlage Heizenergie bereitstellen.
Voraussetzung sind ein geeigneter Pufferspeicher, eine passende Hydraulik und möglichst niedrige Heiztemperaturen.
Flachkollektor für Poolheizung
Flachkollektoren können auch zur Erwärmung eines Pools genutzt werden. Für niedrige Pooltemperaturen kommen je nach Anlage jedoch auch einfachere unglasierte Absorber infrage.
Welche Fläche wird benötigt?
Die benötigte Fläche hängt von Nutzung, Personenzahl, Speichergröße, Standort, Dachausrichtung und gewünschtem Solaranteil ab.
Für reine Warmwasserbereitung wird weniger Fläche benötigt als für eine kombinierte Heizungsunterstützung. Eine genaue Auslegung sollte auf Verbrauch und Gebäudedaten beruhen.
Ausrichtung und Neigung
Eine südliche Ausrichtung bietet meist gute Voraussetzungen. Auch Abweichungen nach Südost oder Südwest können sinnvoll sein.
Die optimale Neigung hängt von der Nutzung ab. Für Warmwasser ist eine mittlere Neigung üblich, für stärkere Wintererträge kann eine steilere Aufstellung vorteilhaft sein.
Verschattung
Schatten durch Bäume, Schornsteine, Gauben oder Nachbargebäude reduziert den Ertrag. Besonders wichtig ist eine möglichst freie Fläche während der sonnenreichen Stunden.
Teilverschattung wirkt bei thermischen Kollektoren anders als bei Photovoltaik, verringert aber dennoch die nutzbare Wärmeleistung.
Aufdachmontage
Bei der Aufdachmontage werden die Kollektoren oberhalb der vorhandenen Dacheindeckung befestigt. Diese Variante ist weit verbreitet und vergleichsweise einfach umzusetzen.
Die Dachhaut bleibt grundsätzlich erhalten. Halterungen und Leitungsdurchführungen müssen fachgerecht ausgeführt werden.
Indachmontage
Bei der Indachmontage ersetzen die Kollektoren einen Teil der Dacheindeckung. Das Ergebnis kann optisch besonders harmonisch wirken.
Die Abdichtung ist anspruchsvoller. Planung und Montage müssen sicherstellen, dass Regenwasser zuverlässig abgeführt wird.
Flachdach- und Fassadenmontage
Auf Flachdächern werden Kollektoren aufgeständert. Dabei sind Windlast, Ballastierung, Dachabdichtung und gegenseitige Verschattung zu berücksichtigen.
Eine Fassadenmontage ist ebenfalls möglich. Sie liefert häufig geringere Sommer-, aber günstigere Wintererträge und kann architektonisch interessant sein.
Wirkungsgrad eines Flachkollektors
Der Wirkungsgrad beschreibt, welcher Anteil der eingestrahlten Sonnenenergie als nutzbare Wärme abgegeben wird.
Er hängt nicht nur vom Kollektor ab, sondern auch vom Temperaturunterschied zwischen Kollektor und Umgebung. Je höher die benötigte Temperatur, desto größer werden die Wärmeverluste.
Optischer Wirkungsgrad und Wärmeverluste
Der optische Wirkungsgrad beschreibt vereinfacht, wie gut der Kollektor einfallende Strahlung unter günstigen Bedingungen aufnimmt.
Wärmeverlustkoeffizienten zeigen, wie stark die Leistung bei steigendem Temperaturunterschied abnimmt. Für einen sinnvollen Vergleich müssen mehrere Kennwerte gemeinsam betrachtet werden.
Solarertrag
Der tatsächliche Solarertrag wird von Wetter, Standort, Ausrichtung, Neigung, Systemtemperatur, Speicher und Verbrauch beeinflusst.
Ein Kollektor kann technisch leistungsfähig sein, aber wenig nutzbare Wärme liefern, wenn der Speicher häufig voll ist oder die Anlage zu hohe Temperaturen benötigt.
Kosten eines Flachkollektors
Die Kosten setzen sich aus Kollektoren, Montagesystem, Rohrleitungen, Pumpengruppe, Regelung, Speicher, Dämmung und Installation zusammen.
Der einzelne Kollektor ist nur ein Teil der Gesamtanlage. Deshalb sollten Angebote immer als vollständiges System verglichen werden.
Wartung
Flachkollektoren selbst besitzen kaum bewegliche Teile. Die gesamte Solarthermieanlage sollte dennoch regelmäßig kontrolliert werden.
- Anlagendruck prüfen
- Solarflüssigkeit kontrollieren
- Pumpe und Regelung testen
- Dichtheit prüfen
- Dämmung und Leitungen kontrollieren
- Kollektoroberfläche auf Schäden prüfen
Lebensdauer
Flachkollektoren können bei guter Qualität und fachgerechter Installation viele Jahre betrieben werden. Entscheidend sind Material, Dichtheit, Schutz vor Feuchtigkeit und die thermische Belastung.
Auch Speicher, Pumpe, Regelung und Solarflüssigkeit beeinflussen die Lebensdauer der Gesamtanlage.
Reinigung
Regen entfernt einen Teil von Staub und Schmutz. Eine regelmäßige manuelle Reinigung ist nicht immer nötig.
Bei starker Verschmutzung durch Pollen, Vogelkot oder nahe Industrie kann eine fachgerechte Reinigung sinnvoll sein. Die Dacharbeit sollte sicher durchgeführt werden.
Schnee und Hagel
Solarglas ist für typische Witterungsbelastungen ausgelegt. Starker Hagel oder außergewöhnliche mechanische Belastungen können dennoch Schäden verursachen.
Schnee reduziert vorübergehend den Ertrag. Bei geeigneter Neigung kann er abrutschen, sobald sich der Kollektor erwärmt.
Vorteile eines Flachkollektors
- Bewährte und weit verbreitete Technik
- Gutes Preis-Leistungs-Verhältnis
- Robuste, geschlossene Bauform
- Geeignet für Warmwasser und Heizungsunterstützung
- Viele Montagearten möglich
- Hoher Flächenertrag bei günstigen Betriebsbedingungen
- Keine Brennstoffkosten für die Sonnenenergie
Nachteile eines Flachkollektors
- Höhere Wärmeverluste als bei Vakuumröhrenkollektoren
- Größerer Flächenbedarf bei hohen Temperaturanforderungen
- Sommerliche Überschüsse können nicht immer genutzt werden
- Rohrleitungen und Speicher verursachen zusätzliche Verluste
- Ertrag hängt stark von Ausrichtung und Temperatur ab
- Wartung der Solarflüssigkeit und Hydraulik erforderlich
Typische Planungsfehler
- Kollektorfläche wird zu groß oder zu klein gewählt.
- Speicher und Kollektorfläche passen nicht zusammen.
- Verschattung wird unterschätzt.
- Leitungen sind zu lang oder schlecht gedämmt.
- Stillstandstemperaturen werden nicht ausreichend berücksichtigt.
- Die Anlage arbeitet dauerhaft mit unnötig hohen Temperaturen.
- Regelung und Hydraulik sind nicht aufeinander abgestimmt.
Beispiel aus der Praxis
Ein Vierpersonenhaushalt nutzt Flachkollektoren zur Warmwasserbereitung. An sonnigen Tagen erwärmt die Solarthermieanlage den Speicher, ohne dass der Heizkessel starten muss.
Im Sommer deckt die Anlage einen großen Teil des Warmwasserbedarfs. Im Winter reicht die Sonnenenergie oft nicht aus, sodass der vorhandene Wärmeerzeuger zusätzlich arbeitet.
Wie hoch die Einsparung ausfällt, hängt von Verbrauch, Kollektorfläche, Speicher und bisherigem Energieträger ab.
Wussten Sie schon?
- Flachkollektoren erzeugen Wärme und keinen elektrischen Strom.
- Der beste Kollektor nützt wenig, wenn Speicher und Regelung nicht passend ausgelegt sind.
- Ein niedrigeres Temperaturniveau verbessert meist den Wirkungsgrad.
Merksatz
Ein Flachkollektor wandelt Sonnenstrahlung direkt in Wärme um und arbeitet besonders effizient, wenn die benötigte Temperatur nicht unnötig hoch ist.
Fazit
Ein Flachkollektor ist ein bewährter Kollektortyp für Solarthermieanlagen. Er nimmt Sonnenstrahlung über einen Absorber auf und überträgt die Wärme auf eine Solarflüssigkeit.
Besonders häufig wird er zur Warmwasserbereitung und zur Heizungsunterstützung eingesetzt. Gegenüber Röhrenkollektoren ist er meist günstiger, benötigt bei hohen Temperaturanforderungen aber mehr Fläche.
Für einen guten Ertrag müssen Kollektorfläche, Speicher, Hydraulik, Ausrichtung und Nutzung zusammenpassen. Nicht der Kollektor allein, sondern das gesamte System bestimmt die Wirtschaftlichkeit.
Häufig gestellte Fragen zu Flachkollektor
Was ist ein Flachkollektor einfach erklärt?
Ein Flachkollektor ist ein flacher Solarthermie-Kollektor, der Sonnenlicht aufnimmt und damit eine Wärmeträgerflüssigkeit erwärmt.
Erzeugt ein Flachkollektor Strom?
Nein. Ein Flachkollektor erzeugt Wärme. Strom wird mit Photovoltaikmodulen erzeugt.
Wie funktioniert ein Flachkollektor?
Ein dunkler Absorber erwärmt sich durch Sonnenstrahlung. Die Wärme wird an Rohre und eine darin fließende Solarflüssigkeit übertragen.
Wofür wird ein Flachkollektor genutzt?
Er wird vor allem für Warmwasserbereitung, Heizungsunterstützung und teilweise für Poolheizung eingesetzt.
Was ist besser: Flachkollektor oder Röhrenkollektor?
Flachkollektoren sind meist günstiger und robust. Röhrenkollektoren haben geringere Wärmeverluste und sind bei hohen Temperaturen oder kleiner Fläche oft leistungsfähiger.
Welche Flüssigkeit fließt durch einen Flachkollektor?
Meist zirkuliert ein Gemisch aus Wasser und Frostschutzmittel, das als Solarflüssigkeit bezeichnet wird.
Wie heiß wird ein Flachkollektor?
Die Temperatur hängt von Sonne, Außentemperatur und Wärmeabnahme ab. Ohne Wärmeabfuhr können sehr hohe Stillstandstemperaturen entstehen.
Wie groß muss ein Flachkollektor sein?
Die benötigte Fläche hängt von Personenzahl, Warmwasserbedarf, Heizungsunterstützung, Speicher, Standort und gewünschtem Solaranteil ab.
Kann ein Flachkollektor im Winter arbeiten?
Ja. Auch im Winter kann er Wärme liefern, der Ertrag ist jedoch meist geringer als im Sommer.
Wie lange hält ein Flachkollektor?
Bei guter Qualität und fachgerechter Installation kann ein Flachkollektor viele Jahre betrieben werden.
Muss ein Flachkollektor gereinigt werden?
Oft reicht natürlicher Regen aus. Bei starker Verschmutzung kann eine fachgerechte Reinigung sinnvoll sein.
Kann Hagel einen Flachkollektor beschädigen?
Solarglas ist robust, sehr starker Hagel kann jedoch Schäden verursachen.
Was ist der Absorber im Flachkollektor?
Der Absorber ist eine dunkle Metallfläche, die Sonnenstrahlung aufnimmt und in Wärme umwandelt.
Was passiert bei zu viel Sonne?
Ist der Speicher voll und wird keine Wärme abgenommen, kann der Kollektor in den Stillstand gehen und sehr hohe Temperaturen erreichen.
Lohnt sich ein Flachkollektor?
Das hängt von Investitionskosten, Wärmebedarf, Energiepreisen, Standort, Förderungen und der Qualität der gesamten Anlage ab.
