Wallbox einfach erklärt

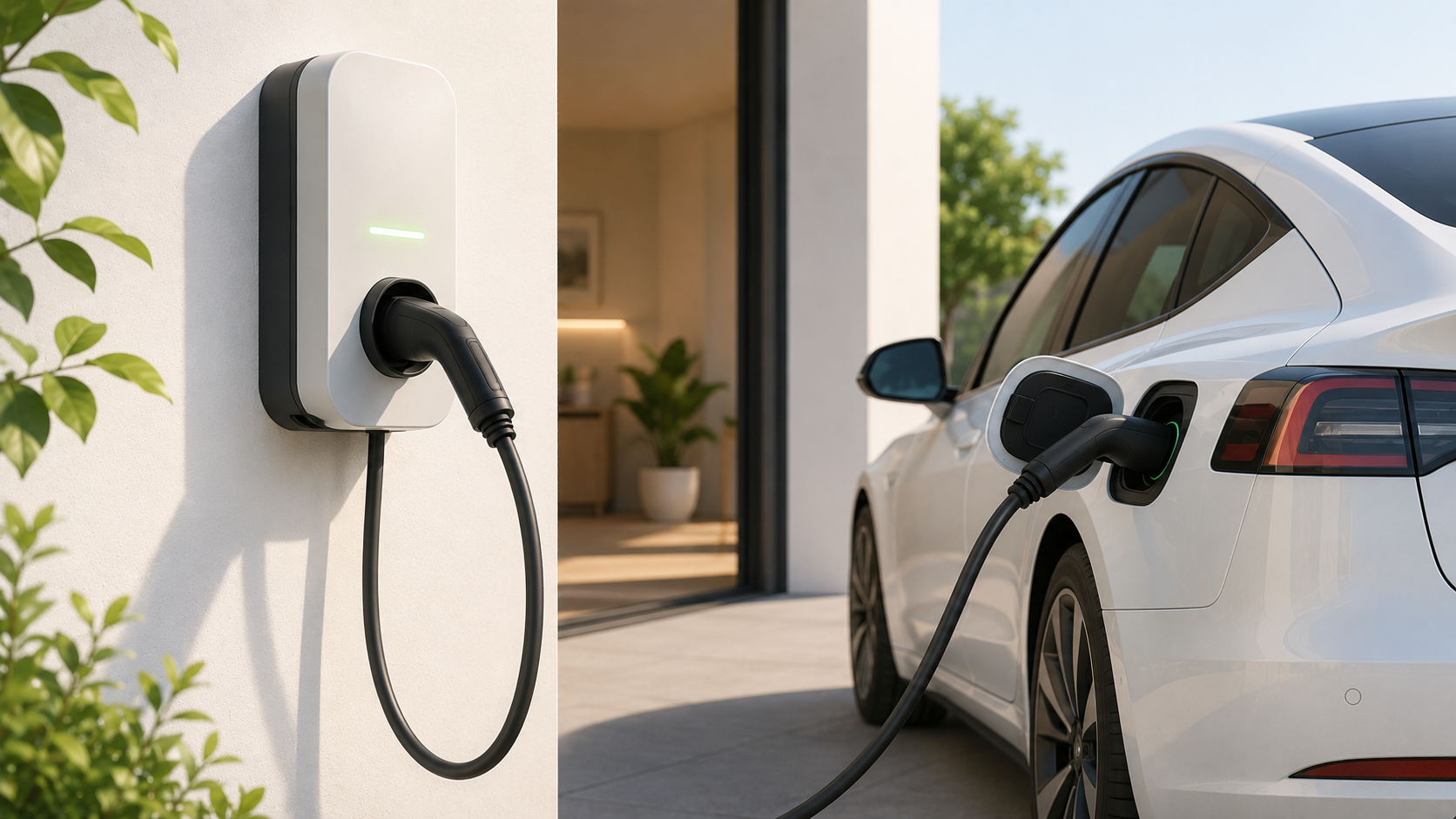

Was ist eine Wallbox?

Wie funktioniert eine Wallbox?

Eine Wallbox liefert nicht einfach nur Strom. Sie prüft zunächst, ob ein Fahrzeug korrekt angeschlossen ist und ob der Ladevorgang sicher gestartet werden kann.

1. Fahrzeug verbinden: Das Ladekabel wird mit dem Elektroauto verbunden.
2. Kommunikation: Wallbox und Fahrzeug tauschen grundlegende Informationen aus.
3. Freigabe: Die Wallbox prüft Sicherheitsbedingungen und gegebenenfalls die Nutzerberechtigung.
4. Ladeleistung festlegen: Die Wallbox teilt dem Fahrzeug mit, welcher maximale Ladestrom verfügbar ist.
5. Ladevorgang: Das Ladegerät im Fahrzeug wandelt den Wechselstrom in Gleichstrom für die Batterie um.
6. Beendigung: Sobald das Fahrzeug voll ist, ein Zeitplan endet oder der Nutzer stoppt, wird der Stromfluss beendet.

Die eigentliche Steuerung der Batterieladung übernimmt in der Regel das Fahrzeug. Die Wallbox stellt die sichere Verbindung und die zulässige elektrische Leistung bereit.

Welche Bauteile hat eine Wallbox?

• Gehäuse: schützt Elektronik und Anschlüsse vor Berührung, Staub und Feuchtigkeit.
• Leistungsschütz: schaltet den Strom zum Fahrzeug frei oder trennt ihn.
• Steuerelektronik: überwacht Kommunikation, Freigabe und Ladevorgang.
• Fehlerstromerkennung: erkennt gefährliche Fehlerströme und unterstützt die Schutzabschaltung.
• Ladekabel oder Steckdose: verbindet die Wallbox mit dem Fahrzeug.
• Kommunikationsschnittstellen: ermöglichen App-Steuerung, Lastmanagement oder die Verbindung mit einer Photovoltaikanlage.
• Energiezähler: misst je nach Modell den geladenen Strom.

Warum nicht dauerhaft an der Haushaltssteckdose laden?

Eine normale Haushaltssteckdose kann ein Elektroauto grundsätzlich laden, ist aber häufig nicht für viele Stunden Dauerlast mit hoher Leistung vorgesehen.

Alte Leitungen, lockere Kontakte oder ungünstige Installationen können sich erwärmen. Zudem ist die Ladeleistung deutlich niedriger als bei einer Wallbox.

Welche Ladeleistungen gibt es?

Die Ladeleistung einer Wallbox wird in Kilowatt angegeben. Im privaten Bereich sind vor allem 11 kW und 22 kW verbreitet.

Die tatsächliche Ladeleistung wird immer durch das schwächste Glied begrenzt: Wallbox, Hausanschluss, Kabel oder Ladegerät im Fahrzeug.

Was bedeutet einphasiges und dreiphasiges Laden?

Beim einphasigen Laden wird nur eine Phase des Stromnetzes genutzt. Beim dreiphasigen Laden werden drei Phasen gleichzeitig verwendet.

Dreiphasiges Laden ermöglicht in der Regel höhere Ladeleistungen. Eine 11-kW-Wallbox arbeitet typischerweise dreiphasig. Ob das Fahrzeug diese Leistung nutzen kann, hängt vom eingebauten AC-Ladegerät ab.

Ladezeit berechnen

Die ungefähre Ladezeit lässt sich mit einer einfachen Formel abschätzen:

Ladezeit = nachzuladende Energiemenge ÷ Ladeleistung

Ein Elektroauto soll 44 kWh nachladen und kann mit 11 kW laden:

44 kWh ÷ 11 kW = etwa 4 Stunden

In der Praxis kann die Ladezeit etwas länger sein, weil Ladeverluste auftreten und das Fahrzeug die Leistung je nach Batteriestand oder Temperatur reduzieren kann.

Welche Stecker werden verwendet?

In Europa ist bei Wallboxen vor allem der Typ-2-Stecker verbreitet. Viele Wallboxen besitzen ein fest angeschlagenes Kabel mit Typ-2-Stecker oder eine Typ-2-Steckdose.

Bei einer Steckdosen-Wallbox kann das Kabel abgenommen werden. Bei einer Wallbox mit festem Kabel ist die tägliche Nutzung komfortabler, weil das Kabel bereits bereitliegt.

Welche Schutztechnik ist wichtig?

Eine Wallbox muss in die Schutztechnik der elektrischen Anlage eingebunden werden. Dazu gehören Leitungsschutz, Fehlerstromschutz und eine fachgerechte Erdung.

Manche Wallboxen besitzen bereits eine Gleichfehlerstromerkennung. Je nach Gerät und Installation wird zusätzlich ein geeigneter Fehlerstrom-Schutzschalter benötigt.

Welche Schutzkomponenten erforderlich sind, muss eine Elektrofachkraft anhand des Geräts, der Leitungsführung und der vorhandenen Verteilung bestimmen.

Wer darf eine Wallbox installieren?

Eine Wallbox sollte von einem qualifizierten Elektrofachbetrieb installiert und geprüft werden. Dabei werden Hausanschluss, Leitungen, Absicherung, Erdung, Kabellänge und mögliche Reserven bewertet.

Eine unsachgemäße Installation kann zu Überlastung, Erwärmung, Fehlfunktionen oder gefährlichen Berührungsspannungen führen.

Welche Voraussetzungen braucht der Hausanschluss?

Vor der Installation muss geprüft werden, ob der Hausanschluss genügend Leistung bereitstellen kann. Neben der Wallbox müssen auch andere große Verbraucher berücksichtigt werden, beispielsweise Wärmepumpe, Durchlauferhitzer, Herd, Klimaanlage oder Sauna.

Reicht die Anschlussleistung nicht aus, kann ein Lastmanagement helfen. In anderen Fällen sind Anpassungen an Zählerplatz, Verteilung oder Netzanschluss notwendig.

Was ist Lastmanagement?

Lastmanagement verteilt die verfügbare elektrische Leistung so, dass der Hausanschluss nicht überlastet wird.

Beim dynamischen Lastmanagement wird der aktuelle Stromverbrauch des Gebäudes gemessen. Die Wallbox erhält nur die Leistung, die gerade noch verfügbar ist.

Bei mehreren Ladepunkten kann die vorhandene Leistung auf mehrere Fahrzeuge verteilt werden.

Wallbox und Photovoltaik

Eine Wallbox kann mit einer Photovoltaikanlage verbunden werden, damit das Elektroauto bevorzugt mit selbst erzeugtem Solarstrom lädt.

Dafür muss das System wissen, wie viel Strom die Photovoltaikanlage gerade erzeugt und wie hoch der Verbrauch im Gebäude ist. Nur der verbleibende Überschuss steht zum Laden zur Verfügung.

PV-Überschussladen erhöht den Eigenverbrauch und kann den Netzstrombezug reduzieren.

Was ist PV-Überschussladen?

Beim PV-Überschussladen wird das Fahrzeug vor allem mit Solarstrom geladen, der im Haushalt gerade nicht benötigt wird.

Die Wallbox passt ihre Leistung an den verfügbaren Überschuss an. Wird mehr Solarstrom erzeugt, steigt die Ladeleistung. Ziehen Wolken auf oder steigt der Hausverbrauch, wird sie reduziert.

Je nach Fahrzeug und System gibt es eine Mindestladeleistung. Reicht der Überschuss nicht aus, pausiert die Ladung oder es wird zusätzlich Netzstrom genutzt.

Sofortladen, Zeitladen und solares Laden

Kann eine Wallbox mit einem Stromspeicher zusammenarbeiten?

Eine Wallbox kann Teil eines Energiemanagementsystems sein, das Photovoltaikanlage, Batteriespeicher, Wärmepumpe und Elektroauto koordiniert.

Dabei sollte festgelegt werden, ob der Hausspeicher zuerst geladen wird oder ob Solarstrom direkt ins Fahrzeug fließt. Da die Fahrzeugbatterie meist deutlich größer ist, kann sie sehr viel Energie aufnehmen.

Welche Priorität sinnvoll ist, hängt von Fahrbedarf, Speichergröße, Stromtarif und persönlichem Ziel ab.

Zugangsschutz und Nutzerfreigabe

Bei frei zugänglichen Stellplätzen kann ein Zugangsschutz verhindern, dass Unbefugte laden.

• RFID-Karte oder Chip
• App-Freigabe
• Schlüsselschalter
• PIN oder Benutzerkonto
• Automatische Fahrzeugerkennung bei kompatiblen Systemen

In einer privaten abschließbaren Garage ist ein aufwendiger Zugangsschutz oft weniger wichtig.

Verbrauchserfassung und Abrechnung

Viele Wallboxen messen die geladene Energiemenge. Für eine formelle oder nutzerbezogene Abrechnung kann jedoch ein entsprechend geeigneter und zugelassener Zähler erforderlich sein.

Die Anforderungen unterscheiden sich danach, ob nur der private Verbrauch angezeigt, Dienstwagenstrom dokumentiert oder Strom an Dritte verkauft wird.

Wallbox für Dienstwagen

Bei einem Dienstwagen kann der zu Hause geladene Strom gegenüber dem Arbeitgeber abgerechnet werden. Dafür ist eine nachvollziehbare Verbrauchserfassung erforderlich.

Wichtig ist, dass private und dienstliche Ladevorgänge getrennt dokumentiert werden können, wenn dies verlangt wird. Vor dem Kauf sollte geklärt werden, welches Mess- und Exportformat der Arbeitgeber akzeptiert.

Wallbox im Mehrfamilienhaus

In Mehrfamilienhäusern ist die technische Planung meist anspruchsvoller. Mehrere Ladepunkte können den Hausanschluss stark belasten. Deshalb ist ein gemeinsames Lastmanagement besonders wichtig.

Zusätzlich müssen Leitungswege, Stellplatzzuordnung, Zählerkonzept, Kostenverteilung, Zugangsrechte und spätere Erweiterungen berücksichtigt werden.

Wallbox für Unternehmen

Unternehmen setzen Wallboxen für Mitarbeiter, Kunden und eigene Fahrzeugflotten ein. Dabei können Nutzergruppen, Ladezeiten, Prioritäten und Abrechnung voneinander getrennt werden.

Ein skalierbares System ist wichtig, wenn später weitere Ladepunkte hinzukommen sollen. Offene Schnittstellen erleichtern die Verbindung mit Energiemanagement und Abrechnungssoftware.

Was kostet eine Wallbox?

Die Gesamtkosten bestehen nicht nur aus dem Kaufpreis des Geräts. Hinzu kommen Installation, Leitungen, Schutztechnik, mögliche Erdarbeiten, Anpassungen am Zählerschrank und gegebenenfalls ein Lastmanagement.

Welche laufenden Kosten entstehen?

Die wichtigsten laufenden Kosten entstehen durch den geladenen Strom. Zusätzlich können Gebühren für Mobilfunk, Cloud-Dienste, Abrechnungssoftware oder Wartung anfallen.

Viele private Wallboxen funktionieren jedoch auch ohne laufendes Abonnement. Vor dem Kauf sollte geprüft werden, welche Funktionen dauerhaft kostenlos nutzbar sind.

Wie viel Strom verbraucht eine Wallbox selbst?

Eine Wallbox benötigt auch im Bereitschaftsbetrieb etwas Strom für Elektronik, Kommunikation und Anzeigen. Der Verbrauch unterscheidet sich je nach Modell und Ausstattung.

Bei Geräten mit Mobilfunk, WLAN, Display oder dauerhaft aktiver Cloud-Verbindung kann der Eigenverbrauch höher sein als bei einer einfachen Wallbox.

Mobile Wallbox oder fest installierte Wallbox?

Smarte Wallbox

Eine smarte Wallbox kann mit App, Energiemanagement oder Internet verbunden werden. Dadurch sind zusätzliche Funktionen möglich:

• Ladestatus anzeigen
• Ladezeiten planen
• Strommengen auswerten
• Nutzer verwalten
• PV-Überschussladen steuern
• Ladeleistung dynamisch anpassen
• Software aktualisieren

Je stärker eine Wallbox von Cloud-Diensten abhängig ist, desto wichtiger sind Datenschutz, langfristige Herstellerunterstützung und eine lokale Grundfunktion.

Bidirektionales Laden

Beim bidirektionalen Laden kann Strom nicht nur in das Fahrzeug fließen, sondern unter bestimmten Voraussetzungen auch wieder aus der Fahrzeugbatterie entnommen werden.

Mögliche Anwendungen sind die Versorgung des Hauses, die Nutzung von Solarstrom zu einem späteren Zeitpunkt oder die Unterstützung des Stromnetzes.

Dafür müssen Fahrzeug, Wallbox, Wechselrichter, Energiemanagement und rechtliche Rahmenbedingungen zusammenpassen. Nicht jede Wallbox und nicht jedes Elektroauto unterstützt diese Funktion.

Wallbox im Freien

Eine Wallbox kann im Freien montiert werden, wenn das Gerät für die Umgebungsbedingungen geeignet ist. Schutzart, Temperaturbereich, direkte Sonneneinstrahlung, Regen, Staub und mechanische Belastung sind zu beachten.

Ein geschützter Standort unter einem Dach kann Lebensdauer und Bedienkomfort verbessern.

Kabellänge und Montageort

Die Wallbox sollte so montiert werden, dass der Ladeanschluss des Fahrzeugs bequem erreichbar ist. Dabei sollte das Kabel nicht dauerhaft gespannt sein und keine Stolperstelle bilden.

Wer später ein anderes Fahrzeug nutzen könnte, sollte berücksichtigen, dass sich Ladeanschlüsse an unterschiedlichen Fahrzeugseiten befinden.

Vorteile einer Wallbox

• Sicheres Laden über einen dafür vorgesehenen Stromkreis
• Deutlich höhere Ladeleistung als an einer normalen Steckdose
• Komfortable tägliche Nutzung
• PV-Überschussladen möglich
• Lastmanagement schützt den Hausanschluss
• Zugangsschutz und Verbrauchserfassung möglich
• Zeitgesteuertes und tarifabhängiges Laden möglich

Nachteile einer Wallbox

• Anschaffungs- und Installationskosten
• Elektrische Anlage muss geprüft und eventuell angepasst werden
• Funktionen verschiedener Hersteller sind nicht immer vollständig kompatibel
• Cloud-Funktionen können laufende Gebühren oder Herstellerabhängigkeit verursachen
• Hohe Ladeleistung ist nutzlos, wenn das Fahrzeug sie nicht unterstützt
• In Mehrfamilienhäusern kann die Umsetzung komplex sein

Worauf sollte man beim Kauf achten?

Häufige Planungsfehler

• Wallbox wird nur nach maximaler Ladeleistung ausgewählt.
• Das Fahrzeug kann die angebotene Leistung nicht nutzen.
• Hausanschluss und andere Großverbraucher werden nicht berücksichtigt.
• PV-Überschussladen wird gewünscht, aber die Systeme sind nicht kompatibel.
• Kabellänge oder Montageort sind unpraktisch.
• Spätere Erweiterung um weitere Ladepunkte wird nicht eingeplant.
• Für Dienstwagen fehlt eine geeignete Verbrauchserfassung.
• Cloud-Abhängigkeit und laufende Kosten werden übersehen.

Beispiel: Ladezeit und Ladekosten

Wussten Sie schon?

Merksatz

Fazit

Häufig gestellte Fragen zu Wallbox
