Hybridwechselrichter einfach erklärt
| Hybridwechselrichter kurz erklärt | |
|---|---|
| Definition | Kombiniertes Gerät zur Umwandlung von Solarstrom und Steuerung eines Batteriespeichers |
| Fachbereich | Photovoltaik, Speichertechnik und Elektrotechnik |
| Kernaufgabe | Steuert Stromflüsse zwischen Solarmodulen, Batterie, Hausverbrauchern und Stromnetz |
| Eingangsseite | Gleichstrom von Solarmodulen und häufig von der Batterie |
| Ausgangsseite | Wechselstrom für Hausnetz und öffentliches Netz |
| Typischer Einsatz | Photovoltaikanlage mit Batteriespeicher |
| Mögliche Zusatzfunktionen | Notstrom, Ersatzstrom, Energiemanagement, Netzladung und dynamische Steuerung |
| Wichtige Kennzahlen | Nennleistung, Batteriespannung, Wirkungsgrad, MPPT-Bereiche und Umschaltzeit |
| Verwandte Begriffe | Wechselrichter, Batteriespeicher, Photovoltaik, Eigenverbrauch und Notstrom |
| Englischer Begriff | Hybrid Inverter |
Ein Hybridwechselrichter kombiniert einen normalen Solarwechselrichter mit Funktionen zur Anbindung und Steuerung eines Batteriespeichers.
Er wandelt den Gleichstrom der Solarmodule in Wechselstrom für Haushaltsgeräte und das öffentliche Netz um. Gleichzeitig kann er überschüssige Energie in einer Batterie speichern und später wieder bereitstellen.
Dadurch übernimmt ein Hybridwechselrichter eine zentrale Rolle im Energiemanagement einer modernen Photovoltaikanlage. Er entscheidet, ob Solarstrom direkt verbraucht, gespeichert oder eingespeist wird.
Je nach Modell kann das Gerät zusätzlich Notstrom oder Ersatzstrom bereitstellen, Strom aus dem Netz in die Batterie laden und Verbraucher abhängig von Erzeugung, Speicherstand oder Strompreis steuern.

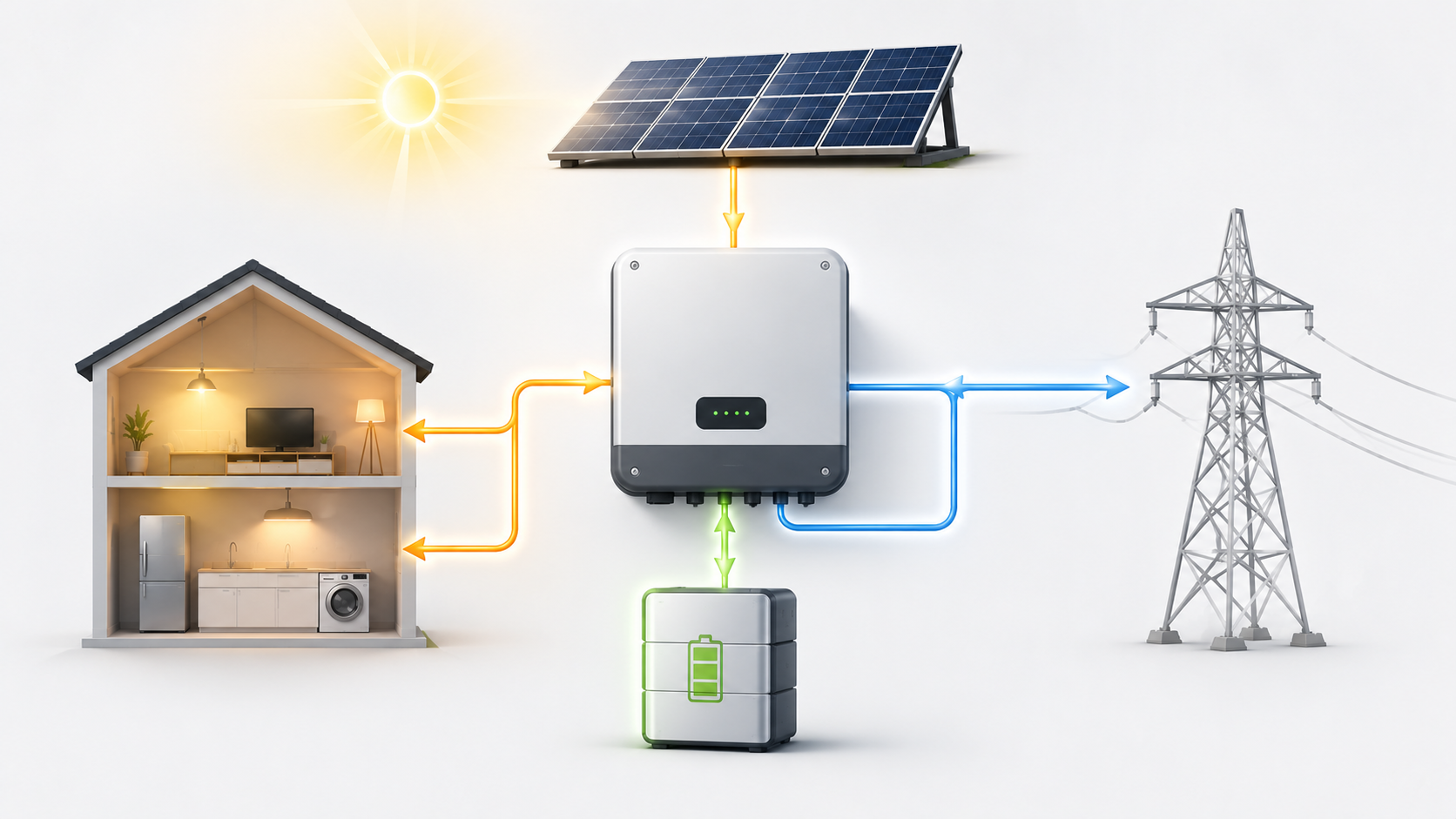

Was ist ein Hybridwechselrichter?
Ein Hybridwechselrichter ist ein Wechselrichter, der neben der Umwandlung von Solarstrom auch einen Batteriespeicher einbinden und dessen Lade- sowie Entladevorgänge steuern kann.
Er verbindet Photovoltaikgenerator, Batterie, Hausnetz und öffentliches Stromnetz in einem gemeinsamen Energiesystem.
Im Unterschied zu einem reinen PV-Wechselrichter besitzt ein Hybridwechselrichter zusätzliche Leistungselektronik und Regelungstechnik für den Speicherbetrieb.
Hybridwechselrichter einfach erklärt
Solarmodule erzeugen Gleichstrom. Haushaltsgeräte und das öffentliche Stromnetz arbeiten mit Wechselstrom. Eine Batterie speichert wiederum Gleichstrom.
Der Hybridwechselrichter verbindet diese drei Bereiche. Er wandelt Strom um und steuert, wohin die Energie fließt.
Wenn viel Solarstrom vorhanden ist, versorgt er zuerst die Verbraucher, lädt danach den Speicher und speist mögliche Überschüsse ins Netz ein. Reicht die Solarleistung nicht aus, kann er Energie aus der Batterie oder aus dem Stromnetz bereitstellen.
Wie funktioniert ein Hybridwechselrichter?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Solarstrom entsteht | Die Solarmodule erzeugen Gleichstrom. | Elektrische Energie steht auf der DC-Seite bereit. |
| 2. Eigenverbrauch wird versorgt | Der Wechselrichter wandelt Strom für das Hausnetz um. | Verbraucher nutzen Solarstrom. |
| 3. Batterie wird geladen | Überschüssiger Gleichstrom wird in den Speicher geleitet. | Solarenergie wird zeitlich verschoben. |
| 4. Überschuss wird eingespeist | Ist die Batterie voll, wird zusätzlicher Strom ins Netz abgegeben. | Einspeisevergütung oder Markterlös kann entstehen. |
| 5. Batterie wird entladen | Bei fehlender Solarleistung liefert der Speicher Energie. | Der Netzbezug sinkt. |
| 6. Netzstrom ergänzt | Reichen Solarstrom und Batterie nicht aus, wird Netzstrom bezogen. | Die Versorgung bleibt gesichert. |
Aufbau eines Hybridwechselrichters
| Bauteil | Aufgabe |
|---|---|
| DC-Eingänge | Nehmen den Gleichstrom der Solarmodule auf. |
| MPPT-Regler | Ermitteln den optimalen Arbeitspunkt der Modulstrings. |
| DC-DC-Wandler | Passen Spannungen zwischen Solarmodulen, Zwischenkreis und Batterie an. |
| Wechselrichterstufe | Wandelt Gleichstrom in netzkonformen Wechselstrom um. |
| Batterieschnittstelle | Steuert Laden, Entladen und Kommunikation mit dem Speicher. |
| Energiemanagement | Regelt die Priorität der Stromflüsse. |
| Netzüberwachung | Prüft Spannung, Frequenz und Netzbedingungen. |
| Kommunikationsschnittstellen | Verbinden Zähler, Speicher, App und weitere Verbraucher. |
| Merkmal | Hybridwechselrichter | Normaler PV-Wechselrichter |
|---|---|---|
| Solarstrom umwandeln | Ja | Ja |
| Batterie direkt anbinden | Ja, bei kompatiblen Speichern | In der Regel nein |
| Lade- und Entladesteuerung | Integriert | Zusätzliches Gerät erforderlich |
| Energiemanagement | Meist umfassend integriert | Teilweise vorhanden |
| Notstromfähigkeit | Je nach Modell möglich | Nur mit Zusatztechnik oder nicht möglich |
| Nachrüstung eines Speichers | Vorbereitet, wenn kompatibel | Oft über AC-gekoppeltes Speichersystem |
| Merkmal | DC-gekoppeltes System | AC-gekoppeltes System |
|---|---|---|
| Anbindung der Batterie | Direkt auf der Gleichstromseite | Über eigenen Batteriewechselrichter auf der Wechselstromseite |
| Typischer Wechselrichter | Hybridwechselrichter | PV-Wechselrichter plus Batteriewechselrichter |
| Umwandlung beim Laden | Weniger Umwandlungsstufen | Solarstrom wird zuerst zu AC und später wieder zu DC. |
| Wirkungsgrad | Häufig höher bei direkter Solarladung | Zusätzliche Umwandlungsverluste möglich |
| Nachrüstung | Abhängig von vorhandener Technik | Oft flexibel bei bestehenden Anlagen |
| Herstellerbindung | Kann höher sein | Teilweise größere Produktauswahl |
MPPT beim Hybridwechselrichter
MPPT steht für Maximum Power Point Tracking. Diese Regelung sorgt dafür, dass die Solarmodule möglichst nahe an ihrem optimalen Arbeitspunkt betrieben werden.
| Eigenschaft | Bedeutung |
|---|---|
| Anzahl der Tracker | Bestimmt, wie viele unterschiedlich ausgerichtete Modulgruppen separat geregelt werden können. |
| Spannungsbereich | Legt fest, bei welchen Stringspannungen der Wechselrichter arbeiten kann. |
| Startspannung | Mindestens erforderliche Spannung für den Betriebsbeginn |
| Maximalstrom | Begrenzt den zulässigen Eingangsstrom pro Tracker. |
Mehrere MPPT-Tracker sind besonders sinnvoll bei verschiedenen Dachausrichtungen oder unterschiedlich verschatteten Modulflächen.
Batterieanschluss und Kompatibilität
Nicht jeder Batteriespeicher funktioniert mit jedem Hybridwechselrichter. Spannung, Strom, Kommunikationsprotokoll und Freigabe des Herstellers müssen zusammenpassen.
| Kriterium | Warum es wichtig ist |
|---|---|
| Batteriespannung | Hochvolt- und Niedervoltsysteme benötigen unterschiedliche Elektronik. |
| Maximaler Lade- und Entladestrom | Bestimmt Leistung und Belastung des Speichers. |
| Kommunikation | Wechselrichter und Batteriemanagementsystem müssen Daten austauschen. |
| Freigabeliste | Hersteller unterstützen meist nur geprüfte Batteriemodelle. |
| Kapazitätserweiterung | Bestimmt, ob später weitere Batteriemodule ergänzt werden können. |
Hochvolt- und Niedervolt-Hybridwechselrichter
| Merkmal | Hochvolt-System | Niedervolt-System |
|---|---|---|
| Batteriespannung | Relativ hoch | Relativ niedrig |
| Stromstärke bei gleicher Leistung | Niedriger | Höher |
| Leitungsverluste | Bei gleicher Leistung oft geringer | Höhere Ströme erfordern passende Leitungen. |
| Typische Anwendung | Moderne Haus- und Gewerbespeicher | Kleinere und bestimmte modulare Systeme |
| Kompatibilität | Nur mit passendem Hochvolt-Wechselrichter | Nur mit passendem Niedervolt-Wechselrichter |
Energiemanagement
Das Energiemanagement entscheidet, wie Solarstrom verteilt wird.
| Priorität | Typische Steuerung |
|---|---|
| Hausverbrauch | Aktuelle Verbraucher werden zuerst mit Solarstrom versorgt. |
| Batterieladung | Überschüsse laden den Speicher. |
| Netzeinspeisung | Weitere Überschüsse werden ins Netz abgegeben. |
| Batterieentladung | Bei fehlender Erzeugung versorgt der Speicher das Haus. |
| Netzbezug | Wird genutzt, wenn Solarstrom und Batterie nicht ausreichen. |
Je nach System können diese Prioritäten angepasst oder durch Strompreise, Wetterprognosen und Verbrauchsprognosen ergänzt werden.
Notstrom und Ersatzstrom
Nicht jeder Hybridwechselrichter kann bei einem Stromausfall weiterarbeiten. Dafür benötigt das System eine ausdrücklich vorgesehene Notstrom- oder Ersatzstromfunktion.
| Merkmal | Notstromsteckdose | Ersatzstromversorgung |
|---|---|---|
| Versorgungsumfang | Einzelne Steckdose oder kleiner Stromkreis | Mehrere ausgewählte oder nahezu alle Verbraucher |
| Umschaltung | Teilweise manuell | Meist automatisch |
| Leistung | Begrenzt | Je nach System deutlich höher |
| Drehstromversorgung | Häufig nicht vorhanden | Bei geeigneten Systemen möglich |
| Installationsaufwand | Relativ gering | Höher durch Netztrennung und Umschalteinrichtung |
Kann ein Hybridwechselrichter bei Stromausfall arbeiten?
Ein netzgekoppelter Wechselrichter muss sich bei einem Stromausfall normalerweise vom öffentlichen Netz trennen. Das schützt Personen, die am Netz arbeiten.
Ein Hybridwechselrichter kann nur dann ein eigenes Inselnetz aufbauen, wenn er technisch dafür ausgelegt ist und eine sichere Netztrennung vorhanden ist.
| Voraussetzung | Bedeutung |
|---|---|
| Inselfähiger Wechselrichter | Kann Spannung und Frequenz selbst erzeugen. |
| Netztrenneinrichtung | Verhindert Rückspeisung in das ausgefallene Netz. |
| Ausreichender Speicherstand | Batterie muss Energie bereitstellen können. |
| Leistungsreserve | Verbraucher dürfen die mögliche Ersatzstromleistung nicht überschreiten. |
Dreiphasiger und einphasiger Hybridwechselrichter
| Merkmal | Einphasig | Dreiphasig |
|---|---|---|
| Netzeinspeisung | Über eine Phase | Über drei Phasen |
| Typische Leistung | Kleinere Anlagen | Mittlere und größere Anlagen |
| Große Verbraucher | Nur eingeschränkt direkt versorgbar | Besser für dreiphasige Verbraucher geeignet |
| Ersatzstrom | Häufig nur einphasig | Je nach Modell dreiphasig möglich |
| Netzanforderungen | Leistungsgrenzen und Schieflast beachten | Gleichmäßigere Verteilung möglich |
Wirkungsgrad eines Hybridwechselrichters
Der Wirkungsgrad gibt an, welcher Anteil der aufgenommenen elektrischen Energie nach der Umwandlung nutzbar bleibt.
| Wirkungsgrad | Bedeutung |
|---|---|
| PV-zu-AC | Umwandlung von Solar-Gleichstrom zu Wechselstrom |
| PV-zu-Batterie | Laden der Batterie mit Solarstrom |
| Batterie-zu-AC | Entladen des Speichers in das Hausnetz |
| Gesamtwirkungsgrad | Berücksichtigt mehrere Umwandlungsstufen und Speicherverluste. |
Der maximale Datenblattwert wird nicht in jedem Betriebspunkt erreicht. Teillast, Temperatur und Spannungsverhältnis beeinflussen die tatsächliche Effizienz.
Dimensionierung des Hybridwechselrichters
| Kriterium | Zu beachten |
|---|---|
| PV-Leistung | Maximale DC-Eingangsleistung und zulässige Überdimensionierung |
| Stringspannung | Leerlaufspannung und MPPT-Bereich müssen passen. |
| Strom pro MPPT | Modulstrom darf die Eingangswerte nicht überschreiten. |
| AC-Leistung | Muss zum Verbrauch, Netzanschluss und zur Anlage passen. |
| Batterieleistung | Bestimmt mögliche Lade- und Entladegeschwindigkeit. |
| Ersatzstromleistung | Muss die vorgesehenen Verbraucher versorgen können. |
| Erweiterbarkeit | Spätere Module, Batterie oder Wallbox berücksichtigen. |
Hybridwechselrichter nachrüsten
Bei einer bestehenden Photovoltaikanlage kann ein Speicher auf unterschiedliche Weise ergänzt werden.
| Variante | Vorgehen | Besonderheit |
|---|---|---|
| Bestehenden Wechselrichter ersetzen | Normaler PV-Wechselrichter wird durch Hybridwechselrichter ausgetauscht. | Ermöglicht DC-gekoppelte Batterie, verursacht aber Umbauaufwand. |
| AC-Speicher ergänzen | Bestehender PV-Wechselrichter bleibt erhalten. | Flexibel, aber zusätzliche Umwandlungsstufen |
| Separate DC-Lösung | Zusätzliche Leistungselektronik wird auf der DC-Seite eingebaut. | Nur bei passender Systemarchitektur möglich |
Vor einer Nachrüstung müssen Garantie, Netzanschluss, Messkonzept und Kompatibilität geprüft werden.
Hybridwechselrichter ohne Batterie
Viele Hybridwechselrichter können zunächst ohne Batteriespeicher betrieben werden. Die Batterie lässt sich später ergänzen.
Das kann sinnvoll sein, wenn die Photovoltaikanlage sofort installiert, die Speicherinvestition aber verschoben werden soll.
| Vorteil | Risiko |
|---|---|
| Spätere Erweiterung möglich | Kompatible Batteriemodelle können sich ändern. |
| Nur ein Wechselrichter erforderlich | Hybridgerät kann teurer als ein reiner PV-Wechselrichter sein. |
| Vorbereitung auf Energiemanagement | Funktionen können ohne Speicher eingeschränkt sein. |
Netzladung und dynamische Stromtarife
Einige Hybridwechselrichter können die Batterie nicht nur mit Solarstrom, sondern auch aus dem öffentlichen Netz laden.
| Anwendungsfall | Nutzen |
|---|---|
| Dynamischer Stromtarif | Batterie lädt bei niedrigen Preisen und entlädt bei höheren Preisen. |
| Notstromreserve | Vor angekündigtem Unwetter kann ein Mindestladestand aufgebaut werden. |
| Spitzenlastbegrenzung | Speicher unterstützt bei hohen Verbrauchsspitzen. |
| Netzdienstleistungen | Bestimmte Systeme reagieren auf externe Steuerungssignale. |
Ob Netzladung wirtschaftlich und zulässig ist, hängt von Tarif, Systemkonfiguration und den geltenden Abrechnungsregeln ab.
Kommunikation und Monitoring
| Schnittstelle | Typischer Zweck |
|---|---|
| WLAN oder Ethernet | Verbindung mit Portal oder App |
| RS485 | Kommunikation mit Zähler, Batterie oder Energiemanagement |
| Modbus | Einbindung in Gebäudeautomation und externe Steuerungen |
| CAN-Bus | Kommunikation mit dem Batteriemanagementsystem |
| Digitale Ein- und Ausgänge | Schalten von Verbrauchern oder Empfang externer Signale |
Ein gutes Monitoring zeigt Erzeugung, Eigenverbrauch, Netzbezug, Einspeisung, Speicherstand und Fehlerzustände.
Vorteile eines Hybridwechselrichters
- Kompakte Systemlösung: PV- und Speicherfunktionen sind in einem Gerät verbunden.
- Weniger Umwandlungsstufen: DC-gekoppelte Speicher können effizient geladen werden.
- Höherer Eigenverbrauch: Überschüsse werden gespeichert und später genutzt.
- Zentrale Steuerung: Erzeugung, Batterie, Netz und Verbraucher werden gemeinsam geregelt.
- Option auf Notstrom: Geeignete Geräte können bei Netzausfall Energie bereitstellen.
- Erweiterbarkeit: Ein Speicher kann bei vielen Modellen später ergänzt werden.
- Unterstützung intelligenter Tarife: Netzladung und zeitabhängige Steuerung sind teilweise möglich.
Nachteile und Grenzen
Höhere Anschaffungskosten
Hybridwechselrichter sind meist teurer als reine PV-Wechselrichter.
Herstellerabhängigkeit
Die Auswahl kompatibler Batterien kann begrenzt sein.
Komplexere Technik
Mehr Funktionen bedeuten höhere Anforderungen an Planung und Konfiguration.
Zentraler Ausfallpunkt
Bei einem Defekt können sowohl PV-Erzeugung als auch Speicherbetrieb betroffen sein.
Notstrom nicht automatisch enthalten
Ein Hybridwechselrichter ist nicht allein wegen seiner Bezeichnung ersatzstromfähig.
Begrenzte Nachrüstbarkeit
Spätere Batteriemodelle oder Erweiterungen müssen technisch kompatibel bleiben.
Worauf sollte man beim Kauf achten?
| Kriterium | Prüffrage |
|---|---|
| Leistung | Passt die AC- und DC-Leistung zur Anlage? |
| MPPT | Sind Anzahl, Spannungsbereich und Strom ausreichend? |
| Batterie | Welche Speicher sind offiziell kompatibel? |
| Notstrom | Welche Verbraucher können bei Ausfall versorgt werden? |
| Phasen | Ist ein ein- oder dreiphasiges Gerät erforderlich? |
| Wirkungsgrad | Wie effizient sind PV-, Lade- und Entladepfad? |
| Garantie | Wie lange gelten Produkt- und Leistungsgarantien? |
| Monitoring | Welche Daten und Schnittstellen stehen zur Verfügung? |
| Erweiterbarkeit | Können Batterie, Module oder Verbraucher später ergänzt werden? |
Typische Fehler und Missverständnisse
- Viele Menschen glauben, jeder Hybridwechselrichter funktioniere mit jeder Batterie. Tatsächlich müssen Spannung, Kommunikation und Herstellerfreigabe passen.
- Viele Menschen glauben, ein Hybridwechselrichter liefere automatisch Notstrom. Tatsächlich ist dafür eine eigene Ersatzstromfunktion erforderlich.
- Viele Menschen glauben, ein größerer Wechselrichter sei immer besser. Tatsächlich muss er zur Modulleistung, zum Netz und zum Verbrauch passen.
- Viele Menschen glauben, ein Batteriespeicher könne beliebig später ergänzt werden. Tatsächlich können Kompatibilität und Produktverfügbarkeit begrenzt sein.
- Viele Menschen glauben, DC-Kopplung sei in jedem Fall besser. Tatsächlich kann AC-Kopplung bei Nachrüstungen flexibler sein.
- Viele Menschen glauben, der maximale Wirkungsgrad gelte immer. Tatsächlich hängt die Effizienz vom Betriebspunkt ab.
- Viele Menschen glauben, ein dreiphasiger Hybridwechselrichter versorge automatisch alle Phasen im Notstrombetrieb. Tatsächlich hängt das von Modell und Systemkonfiguration ab.
- Viele Menschen glauben, ein Hybridwechselrichter ersetze jede weitere Steuerung. Für manche Verbraucher und Tarife ist zusätzliche Technik erforderlich.
Wussten Sie schon?
- Viele Hybridwechselrichter können zunächst ohne Batterie betrieben und später erweitert werden.
- Ein DC-gekoppelter Speicher kann Solarstrom laden, ohne ihn zuvor in Wechselstrom umzuwandeln.
- Die Bezeichnung Hybridwechselrichter garantiert nicht automatisch eine vollständige Ersatzstromversorgung.
Merksatz
Ein Hybridwechselrichter wandelt Solarstrom um und steuert zugleich den Energiefluss zu Batterie, Haus und Stromnetz.
Fazit
Ein Hybridwechselrichter kombiniert die Funktionen eines Photovoltaik-Wechselrichters mit der Steuerung eines Batteriespeichers. Er verteilt Solarstrom zwischen Hausverbrauch, Batterie und öffentlichem Netz.
Das Gerät kann den Eigenverbrauch erhöhen, den Netzbezug senken und je nach Ausstattung Notstrom, dynamische Stromtarife und intelligentes Energiemanagement unterstützen.
Entscheidend sind eine passende Dimensionierung, die Kompatibilität mit Batterie und Modulen sowie eine genaue Prüfung der Notstrom- und Kommunikationsfunktionen. Ein Hybridwechselrichter ist besonders sinnvoll, wenn eine Photovoltaikanlage von Anfang an mit Speicher geplant oder später flexibel erweitert werden soll.
Häufig gestellte Fragen zu Hybridwechselrichter
Was ist ein Hybridwechselrichter einfach erklärt?
Ein Hybridwechselrichter wandelt Solarstrom in Wechselstrom um und steuert zusätzlich einen Batteriespeicher.
Was ist der Unterschied zwischen Hybridwechselrichter und normalem Wechselrichter?
Ein normaler PV-Wechselrichter wandelt hauptsächlich Solarstrom um. Ein Hybridwechselrichter kann zusätzlich eine kompatible Batterie laden, entladen und in das Energiemanagement einbinden.
Kann ein Hybridwechselrichter ohne Batterie betrieben werden?
Viele Modelle können zunächst ohne Batterie arbeiten. Ob eine spätere Nachrüstung möglich ist, hängt von Gerät und kompatiblen Speichern ab.
Funktioniert jeder Hybridwechselrichter mit jeder Batterie?
Nein. Batteriespannung, Leistung, Kommunikation und Herstellerfreigabe müssen zusammenpassen.
Hat jeder Hybridwechselrichter eine Notstromfunktion?
Nein. Notstrom oder Ersatzstrom muss ausdrücklich unterstützt werden und erfordert meist zusätzliche Schalt- und Schutztechnik.
Was bedeutet DC-gekoppelter Speicher?
Die Batterie ist direkt auf der Gleichstromseite des Systems angebunden. Solarstrom kann dadurch mit weniger Umwandlungsstufen gespeichert werden.
Was bedeutet AC-gekoppelter Speicher?
Die Batterie wird über einen eigenen Batteriewechselrichter an das Wechselstromnetz des Gebäudes angebunden.
Wie erhöht ein Hybridwechselrichter den Eigenverbrauch?
Er speichert überschüssigen Solarstrom in der Batterie und stellt ihn später für den Verbrauch bereit.
Kann ein Hybridwechselrichter Strom aus dem Netz laden?
Einige Modelle unterstützen Netzladung, beispielsweise für dynamische Stromtarife oder eine Notstromreserve.
Was bedeutet MPPT beim Hybridwechselrichter?
MPPT ist die Regelung des optimalen Arbeitspunkts der Solarmodule, damit möglichst viel Leistung genutzt wird.
Ist ein dreiphasiger Hybridwechselrichter besser?
Nicht grundsätzlich. Er eignet sich besonders für größere Anlagen und dreiphasige Verbraucher. Die richtige Wahl hängt vom Gebäude und der Anlage ab.
Worauf sollte man beim Hybridwechselrichter achten?
Wichtig sind Leistung, MPPT-Bereiche, Batteriekompatibilität, Wirkungsgrad, Notstromfähigkeit, Phasenanzahl, Schnittstellen und Erweiterbarkeit.
