Mikro-Wechselrichter einfach erklärt
| Mikro-Wechselrichter kurz erklärt | |
|---|---|
| Definition | Kleiner Wechselrichter für ein einzelnes Solarmodul oder eine kleine Modulgruppe |
| Fachbereich | Photovoltaik und Elektrotechnik |
| Kernaufgabe | Wandelt Gleichstrom direkt am Modul in Wechselstrom um. |
| Typischer Einsatz | Balkonkraftwerke, kleine Photovoltaikanlagen und komplexe Dachflächen |
| Regelung | MPPT auf Modulebene oder für eine kleine Modulgruppe |
| Vorteil | Module arbeiten weitgehend unabhängig voneinander. |
| Typische Zusatzfunktion | Modulgenaues Monitoring |
| Wichtige Kennzahlen | Eingangsleistung, MPPT-Bereich, Ausgangsleistung, Wirkungsgrad und Anzahl der Eingänge |
| Verwandte Begriffe | Stringwechselrichter, Balkonkraftwerk, MPPT, Solarmodul und Wechselstrom |
| Englischer Begriff | Microinverter |
Ein Mikro-Wechselrichter wandelt den Gleichstrom eines einzelnen Solarmoduls oder einer kleinen Modulgruppe direkt am Modul in Wechselstrom um.
Im Gegensatz zu einem Stringwechselrichter werden die Solarmodule nicht zuerst zu langen Gleichstrom-Strings verbunden. Stattdessen übernimmt jeder Mikro-Wechselrichter die Umwandlung dezentral.
Dadurch kann jedes Modul weitgehend unabhängig arbeiten. Verschattung, unterschiedliche Ausrichtungen oder Leistungsunterschiede einzelner Module wirken sich weniger stark auf die übrigen Module aus.
Mikro-Wechselrichter werden besonders häufig bei Balkonkraftwerken, kleinen Dachanlagen und komplexen Modulfeldern eingesetzt.
Was ist ein Mikro-Wechselrichter?
Ein Mikro-Wechselrichter ist ein kleiner Photovoltaik-Wechselrichter, der direkt an einem Solarmodul oder an wenigen Modulen installiert wird.
Er wandelt den erzeugten Gleichstrom unmittelbar in Wechselstrom um und führt diesen in das Hausnetz oder öffentliche Stromnetz.
Da die Leistungsoptimierung auf Modulebene erfolgt, arbeitet jedes angeschlossene Modul weitgehend unabhängig von den übrigen Modulen.
Mikro-Wechselrichter einfach erklärt

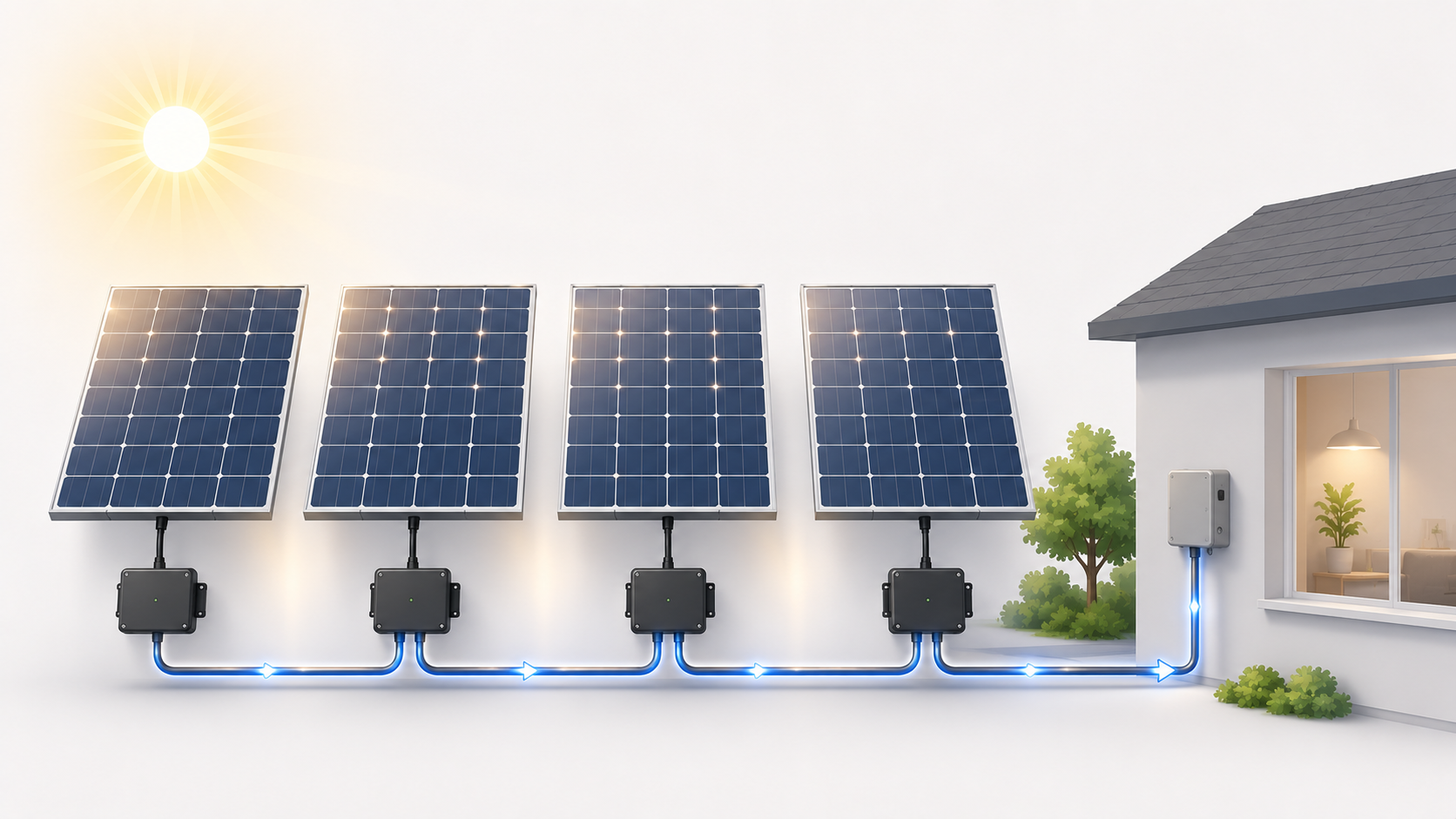

Ein Solarmodul erzeugt Gleichstrom. Der Mikro-Wechselrichter sitzt direkt hinter oder nahe dem Modul und wandelt diesen Strom sofort in Wechselstrom um.
Bei mehreren Modulen arbeiten mehrere kleine Wechselrichter parallel. Wenn ein Modul weniger Leistung liefert, können die anderen Module dennoch weitgehend normal weiterarbeiten.
Das unterscheidet Mikro-Wechselrichter von zentralen Systemen, bei denen mehrere Module gemeinsam an einem Wechselrichter hängen.
Wie funktioniert ein Mikro-Wechselrichter?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Modul erzeugt Strom | Das Solarmodul wandelt Licht in Gleichstrom um. | DC-Leistung steht bereit. |
| 2. MPPT optimiert | Der Mikro-Wechselrichter sucht den besten Arbeitspunkt des Moduls. | Die verfügbare Modulleistung wird möglichst gut genutzt. |
| 3. Strom wird umgewandelt | Leistungselektronik erzeugt Wechselstrom. | AC-Strom steht direkt am Modul bereit. |
| 4. Einspeisung erfolgt | Die Geräte werden auf der AC-Seite parallel verbunden. | Strom fließt in das Hausnetz oder öffentliche Netz. |
| 5. Netz wird überwacht | Spannung, Frequenz und Netzbedingungen werden geprüft. | Sichere Einspeisung wird ermöglicht. |
| 6. Daten werden übertragen | Leistung und Fehler können pro Modul gemeldet werden. | Modulgenaues Monitoring ist möglich. |
Aufbau eines Mikro-Wechselrichters
| Bauteil | Aufgabe |
|---|---|
| DC-Eingang | Nimmt den Gleichstrom des Solarmoduls auf. |
| MPPT-Regler | Optimiert den Arbeitspunkt des Moduls. |
| Leistungselektronik | Wandelt Gleichstrom in Wechselstrom um. |
| Netzüberwachung | Prüft Spannung und Frequenz. |
| Kommunikation | Überträgt Leistungs- und Diagnosedaten. |
| Schutzgehäuse | Schützt die Elektronik vor Feuchtigkeit und Witterung. |
MPPT auf Modulebene
MPPT steht für Maximum Power Point Tracking. Beim Mikro-Wechselrichter erfolgt die Leistungsoptimierung direkt für das einzelne Modul oder die kleine angeschlossene Modulgruppe.
| Vorteil | Bedeutung |
|---|---|
| Unabhängige Regelung | Jedes Modul kann an seinem eigenen optimalen Arbeitspunkt arbeiten. |
| Verschattung | Ein verschattetes Modul beeinflusst andere Module weniger. |
| Unterschiedliche Ausrichtung | Module mit verschiedenen Himmelsrichtungen können besser kombiniert werden. |
| Modultoleranzen | Leistungsunterschiede werden individuell berücksichtigt. |
| Merkmal | Mikro-Wechselrichter | Stringwechselrichter |
|---|---|---|
| Zuordnung | Ein Gerät pro Modul oder kleine Modulgruppe | Ein Gerät für mehrere Modulstrings |
| MPPT | Auf Modulebene | Auf Stringebene |
| Verschattung | Einzelne Module beeinflussen andere weniger. | Ein verschattetes Modul kann den String stärker beeinflussen. |
| Monitoring | Häufig modulgenau | Meist pro String oder Wechselrichter |
| Wartung | Geräte befinden sich oft auf dem Dach. | Zentraler Wechselrichter meist gut zugänglich |
| Kosten | Pro Modul häufig höher | Bei größeren Anlagen meist günstiger |
| Skalierung | Einfach modulweise erweiterbar | Erweiterung abhängig von String- und Leistungsgrenzen |
| Merkmal | Mikro-Wechselrichter | Leistungsoptimierer |
|---|---|---|
| Umwandlung | Wandelt direkt am Modul in Wechselstrom um. | Optimiert Gleichstrom, zentraler Wechselrichter bleibt erforderlich. |
| Systemaufbau | Dezentrale AC-Lösung | Optimierte DC-Stringlösung |
| Monitoring | Häufig pro Modul | Häufig pro Modul |
| DC-Hochspannung | Lange DC-Strings entfallen. | DC-Strings bleiben bestehen. |
| Wartung | Wechselrichterelektronik auf dem Dach | Optimierer auf dem Dach, Wechselrichter zentral |
Mikro-Wechselrichter bei Verschattung
Verschattung ist einer der wichtigsten Anwendungsfälle für Mikro-Wechselrichter.
| Situation | Wirkung |
|---|---|
| Ein Modul ist teilweise verschattet | Nur dieses Modul verliert deutlich an Leistung. |
| Module haben unterschiedliche Neigungen | Jedes Modul wird individuell geregelt. |
| Module zeigen in verschiedene Richtungen | Unterschiedliche Erzeugungszeiten können unabhängig genutzt werden. |
| Ein Modul ist verschmutzt | Die übrigen Module bleiben weitgehend unbeeinflusst. |
Mikro-Wechselrichter bei Balkonkraftwerken
Bei Balkonkraftwerken ist der Mikro-Wechselrichter das zentrale Umwandlungsgerät. Er verbindet ein oder mehrere Solarmodule mit dem Wechselstromnetz des Haushalts.
| Aufgabe | Bedeutung |
|---|---|
| Leistungsbegrenzung | Die Ausgangsleistung muss den geltenden technischen Vorgaben entsprechen. |
| Netzüberwachung | Das Gerät schaltet bei einem Netzausfall automatisch ab. |
| Modulanschluss | Ein oder mehrere Module werden direkt angeschlossen. |
| Einspeisung | Wechselstrom wird über die vorgesehene Anschlusslösung in das Hausnetz eingespeist. |
| Monitoring | Ertrag und Leistung können häufig per App verfolgt werden. |
Ein Mikro-Wechselrichter für mehrere Module
Einige Mikro-Wechselrichter besitzen mehrere unabhängige DC-Eingänge und können zwei oder mehr Solarmodule verarbeiten.
| Ausführung | Besonderheit |
|---|---|
| Ein Eingang | Ein Wechselrichter ist einem Modul zugeordnet. |
| Zwei Eingänge | Zwei Module können separat oder teilweise unabhängig geregelt werden. |
| Vier Eingänge | Geeignet für kleine Modulgruppen. |
| Gemeinsamer MPPT | Module sind stärker voneinander abhängig. |
| Getrennte MPPTs | Jedes Modul oder Eingangspaar wird separat optimiert. |
Die genaue Funktionsweise hängt vom jeweiligen Gerät ab. Mehrere Eingänge bedeuten nicht automatisch vollständig unabhängige MPPT-Regelung.
Ausgangsleistung und Modulüberdimensionierung
Die Modulleistung kann höher als die maximale Ausgangsleistung des Mikro-Wechselrichters sein.
| Vorteil | Grenze |
|---|---|
| Bessere Auslastung bei schwacher Einstrahlung | Bei starker Einstrahlung kann die Ausgangsleistung begrenzt werden. |
| Mehr Ertrag morgens und abends | Maximale Eingangsleistung und Stromgrenzen müssen eingehalten werden. |
| Gute Nutzung moderner Hochleistungsmodule | Spannung und Strom des Moduls müssen zum Eingang passen. |
Clipping beim Mikro-Wechselrichter
Clipping entsteht, wenn das Solarmodul mehr Leistung liefern könnte, als der Mikro-Wechselrichter auf der AC-Seite ausgeben darf.
Das Gerät begrenzt dann seine Ausgangsleistung. Ein kleiner Teil des möglichen Ertrags wird in diesen Momenten nicht genutzt.
Leichtes Clipping kann wirtschaftlich sinnvoll sein, wenn der Mikro-Wechselrichter dadurch über viele Stunden besser ausgelastet wird.
Wirkungsgrad
Der Wirkungsgrad zeigt, welcher Anteil der aufgenommenen Gleichstromleistung als nutzbarer Wechselstrom zur Verfügung steht.
| Kennzahl | Bedeutung |
|---|---|
| Maximaler Wirkungsgrad | Höchster Wert unter idealen Bedingungen |
| Gewichteter Wirkungsgrad | Berücksichtigt verschiedene Lastbereiche. |
| Teillastwirkungsgrad | Effizienz bei geringer Einstrahlung |
| Eigenverbrauch | Leistung, die das Gerät selbst benötigt |
Da jedes Modul einen eigenen Wechselrichter besitzt, wirken sich kleine Effizienzunterschiede auf viele Geräte aus.
Sicherheit und DC-Spannung
Bei Mikro-Wechselrichtern entstehen in der Regel keine langen Gleichstrom-Strings mit hoher Spannung.
| Aspekt | Bedeutung |
|---|---|
| Niedrigere DC-Spannung pro Gerät | Jeder Wechselrichter arbeitet mit einem einzelnen Modul oder wenigen Modulen. |
| AC-Verteilung | Die Geräte werden auf der Wechselstromseite parallel verbunden. |
| Netzausfall | Der Wechselrichter muss die Einspeisung automatisch beenden. |
| Witterungsschutz | Gehäuse und Steckverbindungen müssen für die Montage im Außenbereich geeignet sein. |
| Fachgerechte Installation | Elektrische Anschlüsse und Schutzmaßnahmen müssen korrekt ausgeführt werden. |
Monitoring auf Modulebene
Viele Mikro-Wechselrichter erfassen die Leistung jedes Moduls separat.
| Funktion | Nutzen |
|---|---|
| Modulleistung | Zeigt den Ertrag jedes einzelnen Moduls. |
| Fehlererkennung | Defekte oder auffällige Module werden schneller sichtbar. |
| Verschattungsanalyse | Unterschiede zwischen Modulen lassen sich nachvollziehen. |
| Fernüberwachung | Daten können über App oder Portal abgerufen werden. |
| Langzeitvergleich | Leistungsentwicklung kann über Jahre geprüft werden. |
Kommunikation
| Kommunikationsart | Typischer Zweck |
|---|---|
| WLAN | Direkte Verbindung mit App oder Heimnetz |
| Funkprotokoll | Übertragung zu einem Gateway |
| Powerline-Kommunikation | Datenübertragung über die AC-Leitung |
| Gateway | Sammelt Daten mehrerer Wechselrichter. |
| Cloud-Portal | Speichert und visualisiert Ertragsdaten. |
Für vollständiges Monitoring kann je nach System ein zusätzliches Gateway erforderlich sein.
Montageort und Belastung
Mikro-Wechselrichter werden häufig unter den Solarmodulen auf dem Dach oder an der Unterkonstruktion montiert.
| Belastung | Anforderung |
|---|---|
| Hitze | Gute Wärmeableitung und ausreichende Temperaturbeständigkeit |
| Feuchtigkeit | Geeignete Schutzklasse und dichte Steckverbindungen |
| Frost | Zulässiger Temperaturbereich muss eingehalten werden. |
| UV-Strahlung | Kabel und Gehäuse müssen dauerhaft beständig sein. |
| Zugänglichkeit | Wartung kann auf dem Dach aufwendiger sein. |
Lebensdauer und Wartung
Mikro-Wechselrichter sind für eine lange Betriebsdauer im Außenbereich ausgelegt. Dennoch altern elektronische Bauteile durch Wärme, Feuchtigkeit und Lastwechsel.
| Maßnahme | Zweck |
|---|---|
| Monitoring prüfen | Erkennt ausgefallene Geräte frühzeitig. |
| Erträge vergleichen | Zeigt Leistungsabweichungen einzelner Module. |
| Steckverbindungen kontrollieren | Verhindert Kontaktprobleme. |
| Firmware aktualisieren | Verbessert Funktionen und Kompatibilität. |
| Garantiebedingungen beachten | Erleichtert Austausch im Fehlerfall. |
Erweiterung einer Anlage
Mikro-Wechselrichter-Systeme lassen sich häufig modulweise erweitern.
| Vorteil | Zu beachten |
|---|---|
| Einzelne Module nachrüstbar | AC-Leitung und Schutztechnik müssen ausreichend dimensioniert sein. |
| Unterschiedliche Modulgrößen möglich | Eingangsspannung und Strom müssen passen. |
| Keine neue Stringplanung nötig | Systemgrenzen und maximale Gerätezahl beachten |
| Flexible Dachnutzung | Jedes zusätzliche Modul benötigt passende Montage und Verkabelung. |
Mikro-Wechselrichter und Batteriespeicher
Da Mikro-Wechselrichter den Solarstrom direkt in Wechselstrom umwandeln, werden Batteriespeicher meist AC-gekoppelt eingebunden.
| System | Beschreibung |
|---|---|
| AC-gekoppelter Speicher | Ein Batteriewechselrichter lädt den Speicher aus dem Hausnetz. |
| Separate Speicherlösung | PV- und Speichersystem arbeiten mit eigener Leistungselektronik. |
| Nachrüstung | Bestehende Mikro-Wechselrichter können häufig erhalten bleiben. |
| Umwandlungsverluste | Solarstrom wird beim Speichern mehrfach umgewandelt. |
Vorteile von Mikro-Wechselrichtern
- Unabhängige Modulregelung: Jedes Modul arbeitet weitgehend für sich.
- Gute Leistung bei Verschattung: Schwächere Module beeinflussen andere weniger.
- Modulgenaues Monitoring: Leistung und Fehler lassen sich pro Modul erkennen.
- Flexible Erweiterung: Anlagen können häufig modulweise ergänzt werden.
- Geeignet für komplexe Dächer: Verschiedene Ausrichtungen und Neigungen lassen sich kombinieren.
- Keine langen Hochvolt-DC-Strings: Die Gleichstromspannung bleibt lokal begrenzt.
- Gut für kleine Anlagen: Besonders geeignet für Balkonkraftwerke und kleine Dachflächen.
Nachteile und Grenzen
Höhere Kosten pro Modul
Bei großen Anlagen können viele Einzelgeräte teurer als ein Stringwechselrichter sein.
Wartung auf dem Dach
Defekte Geräte sind häufig schwerer zugänglich.
Viele elektronische Komponenten
Die Zahl möglicher Fehlerstellen steigt mit der Anzahl der Geräte.
Komplexere AC-Verkabelung
Mehrere Geräte müssen sicher parallel verbunden werden.
Speicher meist nur AC-gekoppelt
Eine direkte DC-Batterieanbindung ist normalerweise nicht vorgesehen.
Abhängigkeit von Gateway und Cloud
Monitoringfunktionen können zusätzliche Hardware oder Online-Dienste benötigen.
Worauf sollte man beim Kauf achten?
| Kriterium | Prüffrage |
|---|---|
| Modulkompatibilität | Passen Spannung, Strom und Leistung des Moduls? |
| Anzahl der Eingänge | Wie viele Module kann das Gerät verarbeiten? |
| MPPT-Struktur | Werden die Eingänge unabhängig geregelt? |
| AC-Ausgangsleistung | Passt sie zur geplanten Anlage und zu geltenden Vorgaben? |
| Schutzklasse | Ist das Gerät für dauerhafte Außenmontage geeignet? |
| Wirkungsgrad | Wie effizient arbeitet das Gerät bei Teil- und Volllast? |
| Monitoring | Ist ein Gateway oder Cloud-Zugang erforderlich? |
| Garantie | Wie lange und unter welchen Bedingungen gilt sie? |
| Erweiterbarkeit | Wie viele Geräte dürfen an einem Stromkreis verbunden werden? |
Typische Fehler und Missverständnisse
- Viele Menschen glauben, ein Mikro-Wechselrichter sei immer nur für ein Modul geeignet. Tatsächlich gibt es Geräte mit mehreren Eingängen.
- Viele Menschen glauben, mehrere Eingänge bedeuteten immer getrennte MPPTs. Tatsächlich hängt das vom Gerät ab.
- Viele Menschen glauben, Verschattung spiele keine Rolle mehr. Tatsächlich sinkt die Leistung des betroffenen Moduls weiterhin.
- Viele Menschen glauben, jeder Mikro-Wechselrichter passe zu jedem Solarmodul. Tatsächlich müssen Spannung, Strom und Leistung kompatibel sein.
- Viele Menschen glauben, modulgenaues Monitoring sei immer kostenlos enthalten. Tatsächlich können Gateway oder Cloud-Zugang zusätzlich erforderlich sein.
- Viele Menschen glauben, Mikro-Wechselrichter seien bei großen Anlagen immer günstiger. Tatsächlich steigen die Gerätekosten mit jedem Modul.
- Viele Menschen glauben, ein Mikro-Wechselrichter könne direkt einen Batteriespeicher laden. Tatsächlich wird der Speicher meist AC-gekoppelt.
- Viele Menschen glauben, die Geräte seien wartungsfrei. Tatsächlich können Alterung, Hitze und Feuchtigkeit langfristig Ausfälle verursachen.
Wussten Sie schon?
- Mikro-Wechselrichter erzeugen direkt am Modul Wechselstrom und vermeiden dadurch lange Hochvolt-Gleichstrom-Strings.
- Ein einzelnes verschattetes Modul beeinflusst die übrigen Module meist deutlich weniger als in einem klassischen String.
- Viele Balkonkraftwerke nutzen Mikro-Wechselrichter mit zwei oder mehr Moduleingängen.
Merksatz
Ein Mikro-Wechselrichter wandelt Solarstrom direkt am einzelnen Modul um und ermöglicht eine weitgehend unabhängige Leistungsoptimierung.
Fazit
Ein Mikro-Wechselrichter wandelt den Gleichstrom eines einzelnen Solarmoduls oder einer kleinen Modulgruppe direkt in Wechselstrom um.
Seine größte Stärke liegt in der unabhängigen Regelung auf Modulebene. Dadurch eignet er sich besonders für verschattete, unterschiedlich ausgerichtete oder kleine Photovoltaikanlagen.
Mikro-Wechselrichter bieten flexibles Monitoring und eine einfache modulweise Erweiterung, sind bei großen Anlagen jedoch häufig teurer und schwieriger zu warten. Vor der Auswahl müssen Modulkompatibilität, Ausgangsleistung, MPPT-Struktur, Schutzklasse und Systemgrenzen genau geprüft werden.
Häufig gestellte Fragen zu Mikro-Wechselrichter
Was ist ein Mikro-Wechselrichter einfach erklärt?
Ein Mikro-Wechselrichter wandelt den Gleichstrom eines einzelnen Solarmoduls oder weniger Module direkt in Wechselstrom um.
Was ist der Unterschied zwischen Mikro-Wechselrichter und Stringwechselrichter?
Ein Mikro-Wechselrichter arbeitet direkt an einem Modul oder einer kleinen Modulgruppe. Ein Stringwechselrichter verarbeitet mehrere in Reihe geschaltete Module gemeinsam.
Sind Mikro-Wechselrichter bei Verschattung besser?
Sie können Vorteile bieten, weil jedes Modul weitgehend unabhängig geregelt wird. Das verschattete Modul verliert weiterhin Leistung, beeinflusst die übrigen Module aber weniger.
Kann ein Mikro-Wechselrichter mehrere Module anschließen?
Ja. Es gibt Geräte mit zwei oder mehr Eingängen. Ob diese vollständig unabhängig geregelt werden, hängt vom Modell ab.
Was bedeutet MPPT beim Mikro-Wechselrichter?
MPPT optimiert Spannung und Strom des angeschlossenen Moduls, damit möglichst viel Leistung genutzt wird.
Warum werden Mikro-Wechselrichter bei Balkonkraftwerken genutzt?
Sie sind kompakt, arbeiten direkt an wenigen Modulen und speisen den erzeugten Wechselstrom in das Hausnetz ein.
Kann ein Mikro-Wechselrichter mit einem Batteriespeicher arbeiten?
Ja, normalerweise über einen AC-gekoppelten Batteriespeicher mit eigener Leistungselektronik.
Was ist Clipping beim Mikro-Wechselrichter?
Clipping bedeutet, dass der Mikro-Wechselrichter seine maximale Ausgangsleistung erreicht und zusätzliche Modulleistung begrenzt.
Sind Mikro-Wechselrichter sicherer?
Sie vermeiden lange Gleichstrom-Strings mit hoher Spannung. Trotzdem müssen AC-Verkabelung, Schutztechnik und Montage fachgerecht ausgeführt werden.
Wie lange hält ein Mikro-Wechselrichter?
Die Lebensdauer hängt von Bauqualität, Temperatur, Witterung und Belastung ab. Garantiezeiten und Montagebedingungen sind wichtige Auswahlkriterien.
Ist modulgenaues Monitoring immer enthalten?
Nicht immer. Je nach Hersteller können ein Gateway, zusätzliche Hardware oder ein Online-Dienst erforderlich sein.
Worauf sollte man beim Kauf achten?
Wichtig sind Modulkompatibilität, Eingangsanzahl, MPPT-Struktur, Ausgangsleistung, Wirkungsgrad, Schutzklasse, Monitoring, Garantie und Erweiterbarkeit.
