Stringwechselrichter einfach erklärt
| Stringwechselrichter kurz erklärt | |
|---|---|
| Definition | Wechselrichter für einen oder mehrere in Reihe geschaltete Solarmodul-Strings |
| Fachbereich | Photovoltaik und Elektrotechnik |
| Kernaufgabe | Wandelt Gleichstrom der Solarmodule in Wechselstrom um. |
| Typischer Einsatz | Dach- und Gewerbe-Photovoltaikanlagen |
| Eingang | Gleichstrom aus einem oder mehreren Modulstrings |
| Ausgang | Ein- oder dreiphasiger Wechselstrom |
| Wichtige Technik | MPPT, Netzüberwachung, Schutzfunktionen und Monitoring |
| Wichtige Kennzahlen | Nennleistung, MPPT-Spannungsbereich, Eingangsstrom und Wirkungsgrad |
| Verwandte Begriffe | Wechselrichter, Modulstring, MPPT, Photovoltaik und Mikro-Wechselrichter |
| Englischer Begriff | String Inverter |
Ein Stringwechselrichter wandelt den Gleichstrom mehrerer in Reihe geschalteter Solarmodule in Wechselstrom um.
Die Solarmodule werden zu einem sogenannten String verbunden. Die Spannungen der einzelnen Module addieren sich, während der Strom durch alle Module des Strings gleich ist.
Der Stringwechselrichter überwacht die elektrische Leistung des Strings, sucht mit dem MPPT-Verfahren den optimalen Arbeitspunkt und speist den erzeugten Wechselstrom in das Hausnetz oder das öffentliche Stromnetz ein.
Stringwechselrichter gehören zu den am häufigsten eingesetzten Wechselrichterarten bei privaten und gewerblichen Photovoltaikanlagen.

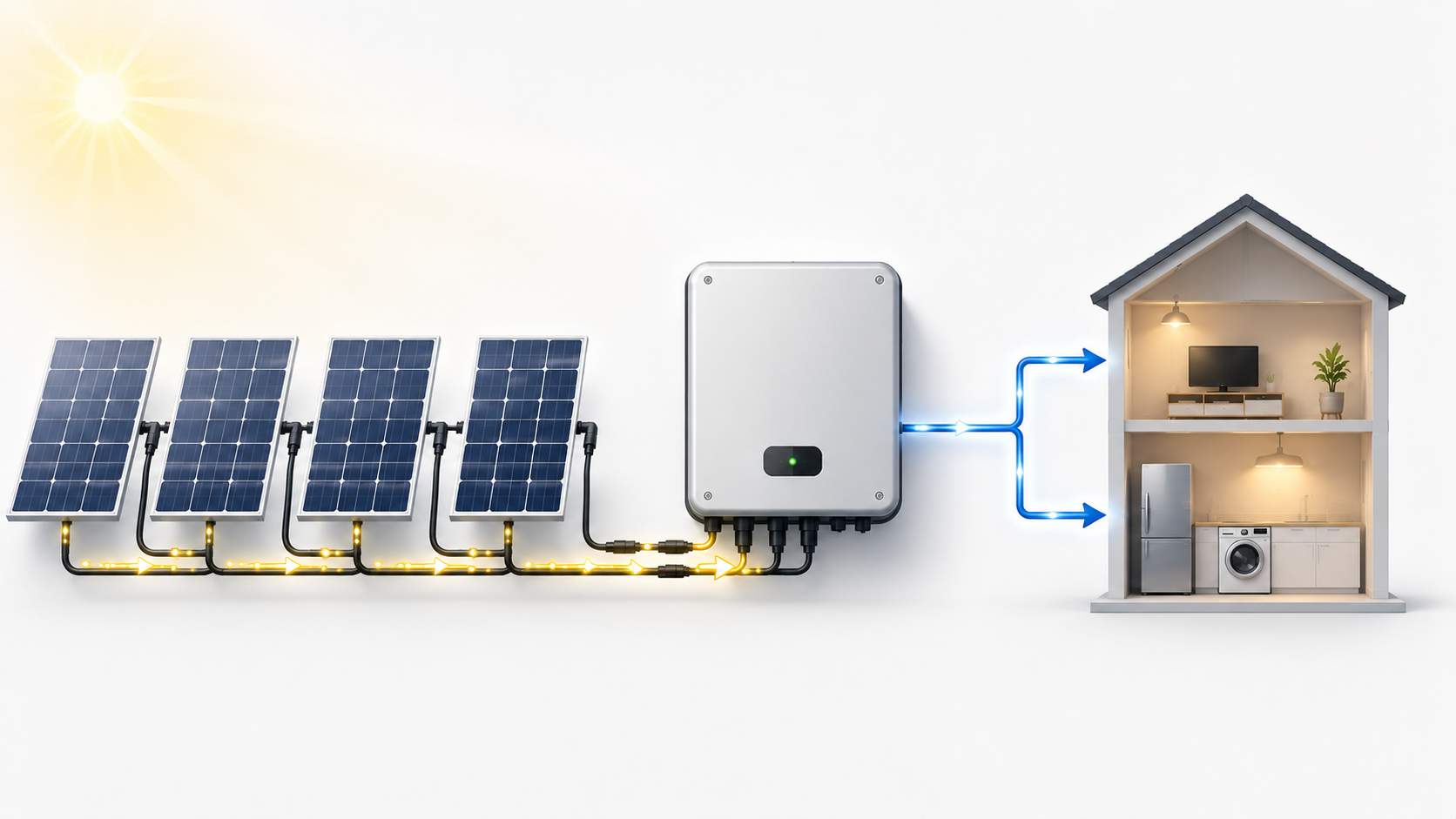

Was ist ein Stringwechselrichter?
Ein Stringwechselrichter ist ein zentraler Wechselrichter für einen oder mehrere Solarmodul-Strings, die jeweils aus in Reihe geschalteten Modulen bestehen.
Er übernimmt die Umwandlung von Gleichstrom in netzkonformen Wechselstrom und steuert gleichzeitig den optimalen Betrieb der angeschlossenen Modulstrings.
Je nach Modell besitzt er einen oder mehrere MPPT-Tracker, sodass unterschiedlich ausgerichtete oder unterschiedlich verschattete Strings getrennt geregelt werden können.
Stringwechselrichter einfach erklärt
Mehrere Solarmodule werden hintereinander verbunden. Diese Reihe wird als String bezeichnet.
Der String liefert Gleichstrom mit einer relativ hohen Spannung. Der Wechselrichter nimmt diesen Strom auf und wandelt ihn in Wechselstrom um.
Der erzeugte Wechselstrom kann im Gebäude verbraucht oder in das öffentliche Netz eingespeist werden.
Wie funktioniert ein Stringwechselrichter?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Solarmodule erzeugen Strom | Licht wird in Gleichstrom umgewandelt. | Elektrische Energie entsteht auf der DC-Seite. |
| 2. Module bilden einen String | Mehrere Module werden in Reihe geschaltet. | Die Spannungen addieren sich. |
| 3. MPPT regelt den Arbeitspunkt | Der Wechselrichter sucht die optimale Kombination aus Spannung und Strom. | Die Leistung des Strings wird maximiert. |
| 4. Strom wird umgewandelt | Leistungselektronik erzeugt Wechselstrom. | Strom kann im Hausnetz genutzt werden. |
| 5. Netz wird überwacht | Spannung, Frequenz und Netzbedingungen werden geprüft. | Sichere Einspeisung wird ermöglicht. |
| 6. Daten werden erfasst | Ertrag, Leistung und Fehler werden protokolliert. | Monitoring und Diagnose sind möglich. |
Was ist ein Modulstring?
Ein Modulstring ist eine Reihenschaltung mehrerer Solarmodule.
| Elektrische Größe | Verhalten im String |
|---|---|
| Spannung | Die Spannungen der Module addieren sich. |
| Stromstärke | Der gleiche Strom fließt durch alle Module. |
| Leistung | Ergibt sich aus Gesamtspannung und Strom. |
| Einfluss schwacher Module | Ein verschattetes oder schwächeres Modul kann den gesamten String begrenzen. |
MPPT beim Stringwechselrichter
MPPT steht für Maximum Power Point Tracking. Der Stringwechselrichter passt Spannung und Strom so an, dass möglichst viel Leistung aus den Solarmodulen gewonnen wird.
| Merkmal | Bedeutung |
|---|---|
| Anzahl der MPPT-Tracker | Bestimmt, wie viele unterschiedlich arbeitende Stringgruppen getrennt optimiert werden können. |
| MPPT-Spannungsbereich | Bereich, in dem der optimale Arbeitspunkt geregelt werden kann. |
| Startspannung | Mindestspannung für den Betriebsbeginn |
| Maximaler Eingangsstrom | Begrenzt den zulässigen Strom pro Tracker. |
Ein String oder mehrere Strings
| Merkmal | Ein String | Mehrere Strings |
|---|---|---|
| Aufbau | Alle Module in einer Reihenschaltung | Module auf mehrere Reihenschaltungen verteilt |
| Geeignet für | Einheitliche Ausrichtung und geringe Verschattung | Mehrere Dachflächen oder größere Anlagen |
| Flexibilität | Geringer | Höher |
| Fehlersuche | Einfacher Aufbau | Strings können getrennt geprüft werden. |
| MPPT | Ein Tracker kann genügen. | Mehrere Tracker können sinnvoll sein. |
| Merkmal | Stringwechselrichter | Mikro-Wechselrichter |
|---|---|---|
| Zuordnung | Ein Gerät für mehrere Module | Ein Gerät pro Modul oder kleine Modulgruppe |
| MPPT | Pro String oder Tracker | Direkt auf Modulebene |
| Verschattung | Kann den gesamten String beeinflussen. | Einzelne Module werden unabhängig geregelt. |
| Wartung | Zentral und meist gut zugänglich | Geräte befinden sich häufig auf dem Dach. |
| Kosten | Bei größeren Anlagen meist günstiger | Pro Modul häufig höher |
| Geeignet für | Einheitliche Dachflächen und mittlere bis große Anlagen | Kleine, komplexe oder stark verschattete Flächen |
| Merkmal | Stringwechselrichter | Zentralwechselrichter |
|---|---|---|
| Typische Anlagengröße | Private, gewerbliche und mittlere Anlagen | Sehr große Freiflächen- oder Kraftwerksanlagen |
| Systemaufbau | Mehrere dezentrale Geräte möglich | Ein sehr großes zentrales Gerät |
| Ausfallwirkung | Nur ein Teil der Anlage betroffen | Großer Anlagenanteil kann ausfallen. |
| Wartung | Einzelne Geräte austauschbar | Spezialisierte Wartung erforderlich |
| Flexibilität | Hoch | Geringer |
| Merkmal | Stringwechselrichter | Hybridwechselrichter |
|---|---|---|
| PV-Strom umwandeln | Ja | Ja |
| Batterie direkt anbinden | In der Regel nein | Ja, bei kompatiblen Speichern |
| Energiemanagement | Grundfunktionen | Erweiterte Speicher- und Stromflusssteuerung |
| Notstrom | Meist nicht vorgesehen | Je nach Modell möglich |
| Geeignet für | Anlagen ohne direkten DC-Speicher | Anlagen mit geplanter Speicherintegration |
Verschattung bei Stringwechselrichtern
Da alle Module eines Strings denselben Strom führen, kann ein verschattetes Modul die Leistung des gesamten Strings beeinflussen.
| Maßnahme | Wirkung |
|---|---|
| Getrennte MPPT-Tracker | Unterschiedlich verschattete Flächen werden separat geregelt. |
| Bypass-Dioden | Überbrücken verschattete Teilbereiche eines Moduls. |
| Leistungsoptimierer | Regeln einzelne Module oder Modulgruppen. |
| Angepasste Stringplanung | Vermeidet die Mischung sehr unterschiedlicher Module. |
| Verschattungsmanagement | Wechselrichter sucht nach einem besseren globalen Arbeitspunkt. |
Stringauslegung
Die Stringauslegung bestimmt, wie viele Module in Reihe geschaltet und an welchen MPPT-Eingang angeschlossen werden.
| Kriterium | Zu beachten |
|---|---|
| Leerlaufspannung | Darf auch bei niedrigen Temperaturen die maximale Eingangsspannung nicht überschreiten. |
| MPP-Spannung | Muss im zulässigen MPPT-Bereich liegen. |
| Modulstrom | Darf den maximalen Eingangsstrom nicht überschreiten. |
| Modulanzahl | Muss Mindest- und Maximalspannung einhalten. |
| Ausrichtung | Module eines Strings sollten möglichst ähnlich ausgerichtet sein. |
| Verschattung | Stark unterschiedlich verschattete Module sollten getrennt werden. |
Warum die Temperatur bei der Stringplanung wichtig ist
Die Modulspannung verändert sich mit der Temperatur. Bei Kälte steigt die Spannung, bei Wärme sinkt sie.
| Temperaturzustand | Auswirkung |
|---|---|
| Sehr kalt | Leerlaufspannung steigt und kann die maximale Eingangsspannung gefährden. |
| Sehr warm | MPP-Spannung sinkt und kann unter den MPPT-Bereich fallen. |
| Normale Bedingungen | System arbeitet innerhalb des geplanten Spannungsfensters. |
Deshalb wird die Stringlänge nicht nur mit den Nennwerten des Moduls, sondern auch mit Temperaturkoeffizienten berechnet.
Überdimensionierung der Modulleistung
Die installierte Modulleistung kann höher als die AC-Nennleistung des Stringwechselrichters sein. Diese Auslegung wird als DC-Überdimensionierung bezeichnet.
| Vorteil | Grenze |
|---|---|
| Höhere Auslastung bei schwacher Einstrahlung | Bei sehr hoher Einstrahlung kann Leistung begrenzt werden. |
| Mehr Ertrag morgens und abends | Herstellergrenzen müssen eingehalten werden. |
| Bessere Nutzung des Wechselrichters | Temperatur und Dachausrichtung beeinflussen die sinnvolle Größe. |
Clipping beim Stringwechselrichter
Clipping entsteht, wenn die verfügbare DC-Leistung höher ist als die maximale AC-Ausgangsleistung des Wechselrichters.
Der Wechselrichter begrenzt dann seine Ausgangsleistung. Ein kleiner Teil des theoretisch möglichen Ertrags wird nicht genutzt.
Leichtes Clipping kann wirtschaftlich sinnvoll sein, wenn dadurch der Wechselrichter an vielen anderen Stunden besser ausgelastet wird.
Einphasiger und dreiphasiger Stringwechselrichter
| Merkmal | Einphasig | Dreiphasig |
|---|---|---|
| Netzanschluss | Eine Phase | Drei Phasen |
| Typische Leistung | Kleinere Anlagen | Mittlere und größere Anlagen |
| Leistungsverteilung | Auf eine Phase konzentriert | Gleichmäßiger über drei Phasen verteilt |
| Schieflast | Muss beachtet werden. | Geringeres Problem |
| Typische Anwendung | Kleine Wohnanlagen | Größere Wohn- und Gewerbeanlagen |
Wirkungsgrad eines Stringwechselrichters
Der Wirkungsgrad zeigt, wie viel der aufgenommenen Gleichstromleistung als Wechselstrom nutzbar bleibt.
| Wert | Bedeutung |
|---|---|
| Maximaler Wirkungsgrad | Höchster Wert unter idealen Bedingungen |
| Europäischer Wirkungsgrad | Gewichteter Wert für unterschiedliche Teillastbereiche |
| Teillastwirkungsgrad | Effizienz bei geringer Leistung |
| Eigenverbrauch des Geräts | Elektrische Leistung, die der Wechselrichter selbst benötigt |
Der reale Jahreswirkungsgrad hängt von Auslegung, Temperatur, Spannung und Betriebsprofil ab.
Schutzfunktionen
| Schutzfunktion | Zweck |
|---|---|
| Netz- und Anlagenschutz | Trennt die Anlage bei unzulässigen Netzbedingungen. |
| Isolationsüberwachung | Erkennt Fehler auf der Gleichstromseite. |
| Überspannungsschutz | Begrenzt Schäden durch Spannungsspitzen. |
| Temperaturüberwachung | Reduziert Leistung oder schaltet bei Überhitzung ab. |
| Lichtbogenerkennung | Erkennt gefährliche DC-Lichtbögen bei geeigneten Geräten. |
| Verpolungsschutz | Schützt vor falschem Anschluss der DC-Leitungen. |
Monitoring und Kommunikation
| Funktion | Nutzen |
|---|---|
| Ertragsanzeige | Zeigt aktuelle und historische Energieerträge. |
| Stringüberwachung | Vergleicht Leistung einzelner Eingänge. |
| Fehlermeldung | Informiert über Störungen und Ausfälle. |
| Fernwartung | Ermöglicht Diagnose und teilweise Konfiguration aus der Ferne. |
| Schnittstellen | Verbinden Zähler, Portal, Energiemanagement und externe Steuerung. |
Standort und Montage
Der Standort beeinflusst Lebensdauer, Wirkungsgrad und Wartung.
| Kriterium | Empfehlung |
|---|---|
| Temperatur | Kühler, gut belüfteter Ort ohne direkte Sonneneinstrahlung |
| Feuchtigkeit | Schutzklasse des Geräts beachten |
| Zugänglichkeit | Wartung und Austausch müssen möglich sein. |
| Geräusch | Abstand zu Schlaf- und Wohnräumen berücksichtigen. |
| Leitungslänge | DC- und AC-Verluste möglichst gering halten. |
Lebensdauer und Wartung
Stringwechselrichter enthalten elektronische Bauteile, die durch Temperatur und Betriebsdauer altern.
| Maßnahme | Zweck |
|---|---|
| Lüftungswege freihalten | Vermeidet Überhitzung. |
| Fehlermeldungen prüfen | Erkennt Störungen frühzeitig. |
| Erträge vergleichen | Macht schleichende Leistungsverluste sichtbar. |
| Anschlüsse kontrollieren | Verhindert erhöhte Kontaktwiderstände. |
| Firmware aktualisieren | Verbessert Funktionen und Kompatibilität. |
Vorteile eines Stringwechselrichters
- Bewährte Technik: Stringwechselrichter werden seit vielen Jahren eingesetzt.
- Gutes Preis-Leistungs-Verhältnis: Ein Gerät verarbeitet die Leistung mehrerer Module.
- Hoher Wirkungsgrad: Moderne Geräte arbeiten sehr effizient.
- Einfache Wartung: Der Wechselrichter befindet sich zentral und meist gut zugänglich.
- Flexible Skalierung: Mehrere Geräte können in größeren Anlagen kombiniert werden.
- Mehrere MPPT-Tracker: Unterschiedliche Dachflächen können getrennt optimiert werden.
- Umfangreiches Monitoring: Ertrag und Fehler lassen sich zentral überwachen.
Nachteile und Grenzen
Abhängigkeit innerhalb des Strings
Ein schwaches oder verschattetes Modul kann die Leistung des gesamten Strings beeinflussen.
Hohe Gleichspannung
Lange Strings erzeugen hohe DC-Spannungen und erfordern fachgerechte Planung.
Zentraler Ausfallpunkt
Bei einem Defekt fällt die Leistung aller angeschlossenen Strings aus.
Begrenzte Modulüberwachung
Ohne Optimierer sind einzelne Module nicht separat sichtbar.
Weniger flexibel bei komplexen Dächern
Viele unterschiedliche Ausrichtungen erschweren die Stringplanung.
Keine direkte Speicheranbindung
Ein reiner Stringwechselrichter benötigt für einen Speicher meist zusätzliche Technik.
Worauf sollte man bei der Auswahl achten?
| Kriterium | Prüffrage |
|---|---|
| AC-Nennleistung | Passt die Leistung zur geplanten Modulfläche? |
| Maximale DC-Leistung | Ist die gewünschte Überdimensionierung zulässig? |
| MPPT-Anzahl | Reicht die Anzahl für alle Dachausrichtungen? |
| Spannungsbereich | Passen minimale und maximale Stringspannung? |
| Eingangsstrom | Ist der Strom moderner Hochstrommodule zulässig? |
| Phasenanzahl | Ist ein ein- oder dreiphasiges Gerät erforderlich? |
| Schutzklasse | Ist das Gerät für den vorgesehenen Montageort geeignet? |
| Monitoring | Sind App, Portal und Schnittstellen ausreichend? |
| Garantie | Wie lange gilt die Herstellergarantie? |
Typische Fehler und Missverständnisse
- Viele Menschen glauben, alle Module könnten beliebig in einen String geschaltet werden. Tatsächlich müssen Spannung, Strom und Ausrichtung zusammenpassen.
- Viele Menschen glauben, mehr Module seien immer besser. Tatsächlich darf die maximale Eingangsspannung nicht überschritten werden.
- Viele Menschen glauben, Verschattung betreffe nur das verschattete Modul. Tatsächlich kann der gesamte String beeinflusst werden.
- Viele Menschen glauben, jeder MPPT-Eingang dürfe beliebig belastet werden. Tatsächlich gelten Strom- und Spannungsgrenzen.
- Viele Menschen glauben, der maximale Wirkungsgrad gelte das ganze Jahr. Tatsächlich hängt die Effizienz vom Betriebspunkt ab.
- Viele Menschen glauben, ein Stringwechselrichter könne direkt jede Batterie anschließen. Tatsächlich ist dafür meist ein Hybrid- oder Batteriewechselrichter nötig.
- Viele Menschen glauben, ein größerer Wechselrichter verhindere Verluste. Tatsächlich kann eine zu große Auslegung die Teillasteffizienz verschlechtern.
- Viele Menschen glauben, die Stringspannung sei unabhängig von der Temperatur. Tatsächlich steigt sie bei Kälte und sinkt bei Wärme.
Wussten Sie schon?
- Die Spannungen der Module addieren sich im String, der Strom bleibt jedoch gleich.
- Ein leicht überdimensionierter Solargenerator kann den Wechselrichter über das Jahr besser auslasten.
- Mehrere MPPT-Tracker ermöglichen die getrennte Regelung unterschiedlicher Dachflächen.
Merksatz
Ein Stringwechselrichter verarbeitet den Gleichstrom ganzer Modulreihen und wandelt ihn zentral in nutzbaren Wechselstrom um.
Fazit
Ein Stringwechselrichter wandelt den Gleichstrom eines oder mehrerer Modulstrings in Wechselstrom um. Er optimiert die Leistung der Solarmodule mit MPPT und überwacht die sichere Einspeisung.
Die Technik ist effizient, bewährt und für viele private sowie gewerbliche Photovoltaikanlagen wirtschaftlich attraktiv.
Entscheidend sind eine korrekte Stringauslegung, passende Spannungs- und Stromwerte, ausreichende MPPT-Tracker sowie eine sinnvolle Abstimmung zwischen Modulleistung und Wechselrichterleistung. Bei komplexen Verschattungen oder stark unterschiedlichen Dachflächen können Mikro-Wechselrichter oder Leistungsoptimierer Vorteile bieten.
Häufig gestellte Fragen zu Stringwechselrichter
Was ist ein Stringwechselrichter einfach erklärt?
Ein Stringwechselrichter wandelt den Gleichstrom mehrerer in Reihe geschalteter Solarmodule in Wechselstrom um.
Was ist ein String bei Photovoltaik?
Ein String ist eine Reihenschaltung mehrerer Solarmodule. Die Spannungen addieren sich, während durch alle Module derselbe Strom fließt.
Was macht MPPT beim Stringwechselrichter?
MPPT sucht den optimalen Arbeitspunkt des Modulstrings, damit möglichst viel elektrische Leistung genutzt wird.
Wie viele Strings kann ein Wechselrichter haben?
Das hängt vom Modell und der Anzahl der Eingänge und MPPT-Tracker ab. Ein Gerät kann einen oder mehrere Strings aufnehmen.
Was passiert bei Verschattung eines Moduls?
Die Leistung des gesamten Strings kann sinken, weil alle Module denselben Strom führen. Bypass-Dioden, getrennte MPPTs oder Optimierer können den Effekt reduzieren.
Was ist der Unterschied zwischen Stringwechselrichter und Mikro-Wechselrichter?
Ein Stringwechselrichter verarbeitet mehrere Module gemeinsam. Ein Mikro-Wechselrichter arbeitet direkt an einem einzelnen Modul oder einer kleinen Modulgruppe.
Was ist der Unterschied zwischen Stringwechselrichter und Hybridwechselrichter?
Ein Hybridwechselrichter kann zusätzlich eine kompatible Batterie direkt einbinden und steuern. Ein reiner Stringwechselrichter ist hauptsächlich für die PV-Umwandlung vorgesehen.
Kann ein Stringwechselrichter mit einem Batteriespeicher arbeiten?
Ja, meist über ein AC-gekoppeltes Speichersystem oder zusätzliche Speichertechnik. Eine direkte Batterieanbindung ist bei reinen Stringwechselrichtern normalerweise nicht vorgesehen.
Warum wird die Stringspannung bei Kälte höher?
Die elektrische Spannung von Solarmodulen steigt bei sinkender Zelltemperatur. Deshalb muss die maximale Stringspannung für kalte Bedingungen berechnet werden.
Was bedeutet Clipping beim Wechselrichter?
Clipping bedeutet, dass der Wechselrichter seine maximale Ausgangsleistung erreicht und zusätzliche DC-Leistung begrenzt.
Ist ein einphasiger oder dreiphasiger Stringwechselrichter besser?
Das hängt von Anlagengröße und Netzanschluss ab. Kleinere Anlagen können einphasig arbeiten, größere Anlagen werden häufig dreiphasig ausgeführt.
Worauf sollte man bei der Auswahl achten?
Wichtig sind Nennleistung, MPPT-Anzahl, Spannungsbereich, Eingangsstrom, Wirkungsgrad, Phasenanzahl, Monitoring, Schutzklasse und Garantie.
