Verschattungsverlust einfach erklärt
| Verschattungsverlust kurz erklärt | |
|---|---|
| Definition | Ertragsverlust einer Photovoltaikanlage durch teilweise oder vollständige Verschattung |
| Fachbereich | Photovoltaik und Solarertrag |
| Typische Ursachen | Bäume, Schornsteine, Nachbargebäude, Dachaufbauten, Laub und Verschmutzung |
| Betroffene Ebene | Solarzelle, Modul, Modulstring oder gesamte Anlage |
| Mögliche Folgen | Geringerer Ertrag, Mismatch-Verluste, Hotspots und schlechtere Wirtschaftlichkeit |
| Wichtige Gegenmaßnahmen | Gute Planung, getrennte Strings, mehrere MPPTs, Leistungsoptimierer und Mikro-Wechselrichter |
| Messgröße | Verlust in Prozent oder Kilowattstunden |
| Verwandte Begriffe | Verschattung, Mismatch-Verlust, MPPT, Bypass-Diode und Stringwechselrichter |
| Englischer Begriff | Shading Loss |

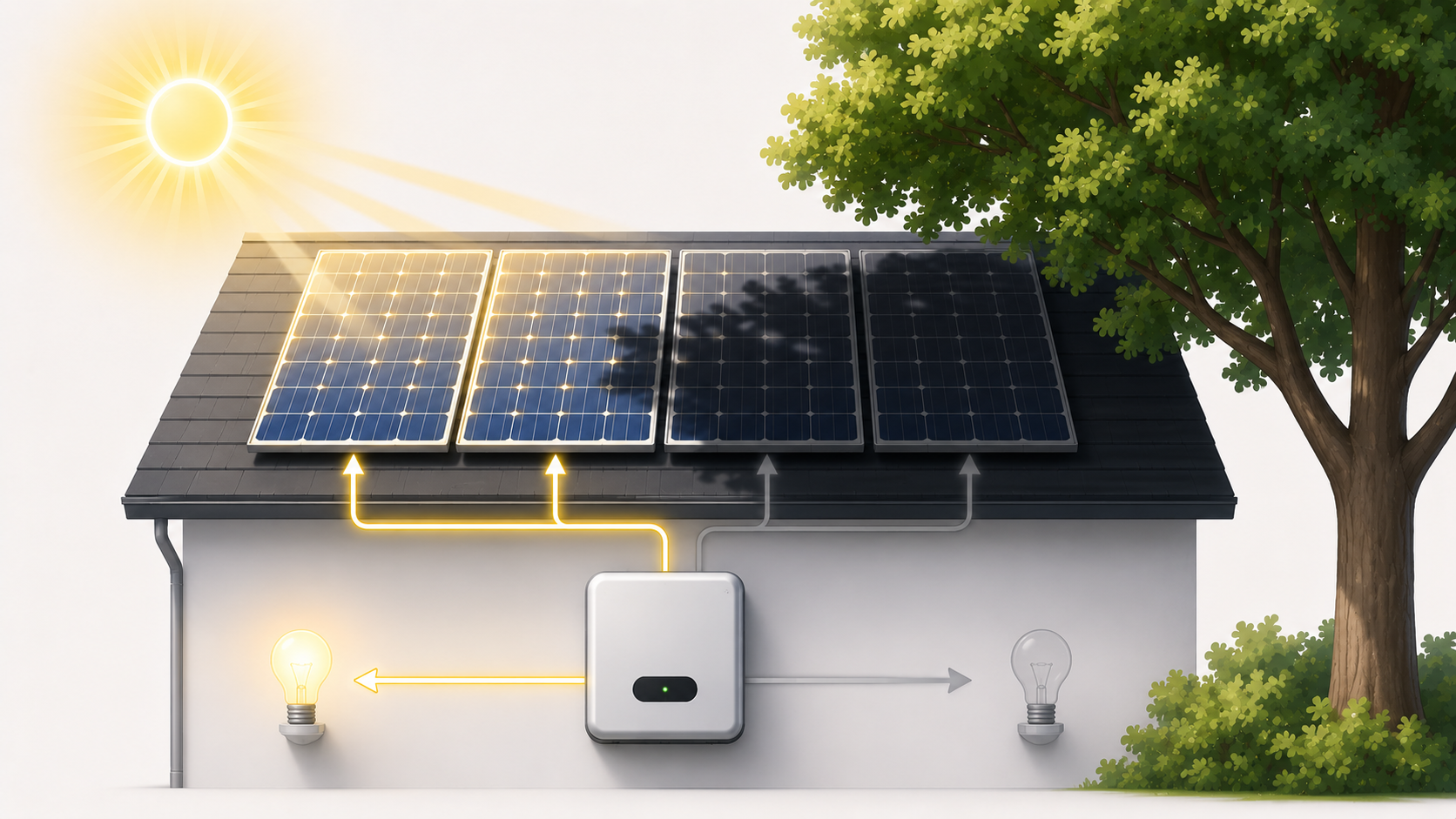

Ein Verschattungsverlust entsteht, wenn Schatten die Stromerzeugung eines Solarmoduls oder einer ganzen Photovoltaikanlage reduziert.
Schon eine teilweise Verschattung kann den Ertrag stärker senken, als es die Größe der verschatteten Fläche vermuten lässt. Der Grund liegt in der elektrischen Verschaltung der Solarzellen und Module.
Je nach Anlagenaufbau kann ein einzelnes verschattetes Modul die Leistung eines ganzen Strings beeinflussen. Bypass-Dioden, getrennte MPPT-Tracker, Leistungsoptimierer oder Mikro-Wechselrichter können die Auswirkungen begrenzen.
Was ist ein Verschattungsverlust?
Ein Verschattungsverlust ist die Differenz zwischen dem möglichen Stromertrag einer unverschatteten Photovoltaikanlage und dem tatsächlich erzielten Ertrag unter Verschattung.
Der Verlust kann kurzfristig auftreten, etwa durch vorbeiziehende Schatten, oder dauerhaft bestehen, beispielsweise durch einen Schornstein oder ein benachbartes Gebäude.
Er wird häufig als prozentualer Ertragsverlust oder als verlorene Energiemenge in Kilowattstunden angegeben.
Verschattungsverlust einfach erklärt
Solarmodule benötigen Licht, um Strom zu erzeugen. Fällt auf einen Teil des Moduls weniger Licht, sinkt dort die Stromproduktion.
Da Solarzellen und Module elektrisch miteinander verbunden sind, kann ein schwächerer Bereich auch andere Bereiche bremsen.
Deshalb führt eine kleine Schattenfläche nicht immer nur zu einem kleinen Verlust. In ungünstigen Fällen kann sie die Leistung eines ganzen Moduls oder Strings deutlich reduzieren.
Wie entsteht ein Verschattungsverlust?
| Schritt | Vorgang | Folge |
|---|---|---|
| 1. Schatten trifft auf ein Modul | Weniger Licht erreicht die Solarzellen. | Die Stromerzeugung sinkt. |
| 2. Strom wird im Modul begrenzt | Verschattete Zellen liefern weniger Strom. | Die Reihenschaltung wird gebremst. |
| 3. Bypass-Dioden reagieren | Teilbereiche können überbrückt werden. | Leistung bleibt teilweise erhalten. |
| 4. Stringleistung sinkt | Ein schwächeres Modul beeinflusst weitere Module. | Mismatch-Verlust entsteht. |
| 5. Wechselrichter passt den Arbeitspunkt an | MPPT sucht den besten verfügbaren Betriebspunkt. | Verlust wird begrenzt, aber nicht vollständig vermieden. |
Typische Ursachen für Verschattung
| Ursache | Art der Verschattung | Besonderheit |
|---|---|---|
| Bäume | Jahreszeitlich und tageszeitlich wechselnd | Wachstum und Laubentwicklung beachten |
| Schornsteine | Wandernder Schatten | Kann einzelne Modulreihen regelmäßig treffen. |
| Dachgauben | Teilweise dauerhafte Verschattung | Modulbelegung anpassen |
| Nachbargebäude | Großflächige Verschattung | Besonders morgens oder abends relevant |
| Antennen und Geländer | Schmale, harte Schatten | Können einzelne Zellbereiche stark beeinflussen. |
| Laub, Schnee oder Schmutz | Temporäre Abdeckung | Kann einzelne Module vollständig treffen. |
| Eigenverschattung | Module verschatten sich gegenseitig. | Bei Aufständerung und Freiflächen wichtig |
Teilverschattung und Vollverschattung
| Merkmal | Teilverschattung | Vollverschattung |
|---|---|---|
| Betroffene Fläche | Nur ein Teil des Moduls | Großer Teil oder gesamtes Modul |
| Auswirkung | Kann überproportional stark sein. | Modulleistung sinkt sehr deutlich. |
| Bypass-Dioden | Können Teilbereiche überbrücken. | Mehrere Teilbereiche können deaktiviert werden. |
| Typische Ursache | Schornstein, Ast oder Geländer | Gebäude, Schnee oder großflächiger Schatten |
Warum kleine Schatten große Verluste verursachen können
Solarzellen innerhalb eines Moduls sind überwiegend in Reihe geschaltet. In einer Reihenschaltung fließt durch alle Zellen derselbe Strom.
Wird eine Zelle stark verschattet, kann sie den Strom des gesamten Zellstrangs begrenzen. Dadurch fällt die Leistung stärker ab als die verschattete Fläche vermuten lässt.
Bypass-Dioden reduzieren diesen Effekt, indem sie verschattete Teilbereiche überbrücken. Dabei geht jedoch die Leistung des überbrückten Bereichs verloren.
Bypass-Dioden
Bypass-Dioden sind Schutz- und Überbrückungselemente innerhalb eines Solarmoduls.
| Funktion | Wirkung |
|---|---|
| Überbrückung | Ein verschatteter Zellbereich wird elektrisch umgangen. |
| Schutz | Reduziert die Gefahr starker Erwärmung. |
| Leistungserhalt | Die übrigen Modulbereiche können weiterarbeiten. |
| Verlust | Der überbrückte Teil liefert keine oder kaum Leistung. |
Hotspots
Ein Hotspot ist eine lokal stark erwärmte Stelle in einem Solarmodul. Er kann entstehen, wenn eine verschattete oder beschädigte Zelle elektrische Energie aufnehmen muss, statt selbst Strom zu erzeugen.
| Folge | Bedeutung |
|---|---|
| Lokale Erwärmung | Temperatur steigt deutlich an. |
| Materialbelastung | Zellen, Folien und Kontakte können geschädigt werden. |
| Leistungsverlust | Modul arbeitet dauerhaft schlechter. |
| Sicherheitsrisiko | Bei starken Schäden kann die Betriebssicherheit beeinträchtigt sein. |
Verschattung im Modulstring
In einem Modulstring sind mehrere Solarmodule in Reihe geschaltet. Der gleiche Strom fließt durch alle Module.
Ein verschattetes Modul kann dadurch den Strom des gesamten Strings begrenzen. Wie stark der Effekt ist, hängt von Bypass-Dioden, Wechselrichterregelung und Stringaufbau ab.
| Situation | Folge |
|---|---|
| Ein Modul leicht verschattet | Stringleistung sinkt teilweise. |
| Ein Modul stark verschattet | Bypass-Dioden können Teile überbrücken. |
| Mehrere Module verschattet | Ertragsverlust steigt deutlich. |
| Unterschiedliche Dachflächen in einem String | Zusätzliche Mismatch-Verluste möglich |
Mismatch-Verlust und Verschattungsverlust
Ein Mismatch-Verlust entsteht, wenn elektrisch verbundene Module oder Zellen unterschiedliche Leistungen liefern.
| Merkmal | Verschattungsverlust | Mismatch-Verlust |
|---|---|---|
| Ursache | Schatten reduziert die Einstrahlung. | Unterschiedliche elektrische Eigenschaften oder Betriebsbedingungen |
| Beispiel | Schornsteinschatten auf einem Modul | Module mit unterschiedlicher Leistung in einem String |
| Zusammenhang | Kann Mismatch auslösen. | Kann auch ohne Schatten entstehen. |
| Folge | Geringerer Solarertrag | Gemeinsamer Arbeitspunkt ist nicht für alle Module optimal. |
MPPT und Verschattung
Der MPPT-Regler eines Wechselrichters sucht den Arbeitspunkt mit der höchsten verfügbaren Leistung.
Bei Verschattung können mehrere lokale Leistungsspitzen entstehen. Ein gutes Verschattungsmanagement sucht nach dem global besten Arbeitspunkt.
| Funktion | Nutzen |
|---|---|
| Standard-MPPT | Optimiert den aktuellen String-Arbeitspunkt. |
| Globales MPP-Tracking | Durchsucht einen größeren Spannungsbereich nach dem besten Punkt. |
| Mehrere MPPTs | Trennen unterschiedlich verschattete Modulgruppen. |
| Regelmäßiger Scan | Reagiert auf wandernde Schatten. |
| Merkmal | Stringwechselrichter | Leistungsoptimierer | Mikro-Wechselrichter |
|---|---|---|---|
| Optimierung | Auf Stringebene | Auf Modulebene, zentrale Umwandlung | Auf Modulebene, dezentrale Umwandlung |
| Verschattungsverhalten | Abhängig von String und MPPT | Einzelne Module werden separat geregelt. | Module arbeiten weitgehend unabhängig. |
| Monitoring | Meist pro String | Häufig pro Modul | Häufig pro Modul |
| Kosten | Meist niedriger | Zusatzkosten pro Modul | Häufig höhere Kosten pro Modul |
| Wartung | Zentral gut zugänglich | Elektronik auf dem Dach | Wechselrichter auf dem Dach |
Verschattungsverlust berechnen
Der prozentuale Verschattungsverlust kann aus dem unverschatteten Referenzertrag und dem tatsächlich erwarteten Ertrag berechnet werden.
Formel: Verschattungsverlust in Prozent = (Referenzertrag − Ertrag mit Verschattung) ÷ Referenzertrag × 100
| Wert | Bedeutung |
|---|---|
| Referenzertrag | Erwarteter Ertrag ohne Verschattung |
| Ertrag mit Verschattung | Erwarteter oder gemessener Ertrag unter realen Bedingungen |
| Differenz | Verlorene Energiemenge |
| Prozentwert | Anteil des verlorenen Ertrags |
Beispiel zur Berechnung
Eine unverschattete Photovoltaikanlage würde voraussichtlich 8.000 Kilowattstunden pro Jahr erzeugen. Durch einen regelmäßig auftretenden Schatten sinkt der Ertrag auf 7.200 Kilowattstunden.
| Schritt | Berechnung | Ergebnis |
|---|---|---|
| Ertragsdifferenz | 8.000 − 7.200 | 800 kWh |
| Verlustanteil | 800 ÷ 8.000 | 0,10 |
| Verschattungsverlust | 0,10 × 100 | 10 Prozent |
Tageszeitliche und saisonale Verschattung
| Art | Beispiel | Auswirkung |
|---|---|---|
| Morgenschatten | Gebäude östlich der Anlage | Verlust vor allem am Vormittag |
| Abendschatten | Bäume westlich der Anlage | Verlust am späten Nachmittag |
| Winterschatten | Tiefer Sonnenstand | Längere Schatten und größere betroffene Flächen |
| Sommerschatten | Laub von Bäumen | Stärkere Verschattung trotz höherem Sonnenstand |
| Wandernder Schatten | Schornstein oder Mast | Betroffene Module wechseln im Tagesverlauf. |
Eigenverschattung
Eigenverschattung entsteht, wenn Teile der Photovoltaikanlage andere Teile der Anlage verschatten.
| Situation | Vermeidung |
|---|---|
| Aufgeständerte Module | Ausreichenden Reihenabstand einplanen |
| Freiflächenanlage | Sonnenstand im Winter berücksichtigen |
| Flachdach | Neigung und Abstand gemeinsam optimieren |
| Mehrere Dachebenen | Höhenunterschiede in der Belegung berücksichtigen |
Verschattung durch Schmutz, Laub und Schnee
Nicht nur feste Objekte können Verschattungsverluste verursachen. Auch Ablagerungen und Schnee reduzieren die Lichteinstrahlung.
| Ursache | Typische Wirkung |
|---|---|
| Laub | Lokale, teilweise starke Abdeckung |
| Vogelkot | Kleine, harte Verschattung einzelner Zellbereiche |
| Staub | Flächige Verringerung der Einstrahlung |
| Schnee | Teilweise oder vollständige Abdeckung |
| Moos | Dauerhafte Randverschattung bei ungünstigen Standorten |
Verschattungsanalyse
Eine Verschattungsanalyse untersucht, wann und wie stark eine geplante Modulfläche durch Schatten beeinflusst wird.
| Methode | Nutzen |
|---|---|
| Vor-Ort-Beobachtung | Zeigt reale Schatten zu bestimmten Zeiten. |
| Sonnenbahn-Diagramm | Bewertet den Schattenverlauf über das Jahr. |
| Digitale Planung | Simuliert Gebäude, Bäume und Dachaufbauten. |
| Drohnen- oder Luftbilder | Unterstützen die Flächenanalyse. |
| Ertragssimulation | Berechnet den erwarteten Jahresverlust. |
Verschattungsverluste im Monitoring erkennen
| Anzeichen | Mögliche Bedeutung |
|---|---|
| Regelmäßiger Leistungseinbruch zur gleichen Uhrzeit | Wandernder Schatten |
| Ein String liefert weniger als ein vergleichbarer String | Verschattung oder technischer Fehler |
| Ein einzelnes Modul fällt ab | Lokale Verschattung, Verschmutzung oder Defekt |
| Saisonale Abweichung | Tiefer Sonnenstand oder belaubte Bäume |
| Plötzlicher dauerhafter Verlust | Neues Hindernis, Verschmutzung oder Schaden |
Verschattungsverlust vermeiden
- Modulfläche sorgfältig planen: Dauerhaft stark verschattete Bereiche möglichst frei lassen.
- Strings sinnvoll aufteilen: Unterschiedlich verschattete Module nicht unnötig gemeinsam verschalten.
- Mehrere MPPT-Tracker nutzen: Dachflächen getrennt regeln.
- Abstände einhalten: Eigenverschattung zwischen Modulreihen vermeiden.
- Leistungsoptimierer einsetzen: Einzelne Module separat regeln.
- Mikro-Wechselrichter verwenden: Module weitgehend unabhängig betreiben.
- Monitoring aktiv nutzen: Ertragsverluste früh erkennen.
- Verschmutzung beseitigen: Reinigung nur bei relevanter Beeinträchtigung durchführen.
Ist jede Verschattung problematisch?
Nicht jede Verschattung macht eine Photovoltaikanlage unwirtschaftlich.
| Situation | Bewertung |
|---|---|
| Kurzer Schatten am frühen Morgen | Kann nur geringe Jahresverluste verursachen. |
| Dauerhafte Mittagsverschattung | Kann wirtschaftlich deutlich relevanter sein. |
| Einzelne verschattete Randmodule | Kann durch passende Auslegung begrenzt werden. |
| Großflächige Winterverschattung | Jahresverlust kann dennoch moderat bleiben, wenn Wintererträge gering sind. |
| Wandernder Schatten auf vielen Modulen | Erfordert genaue Simulation und Systemplanung. |
Wirtschaftliche Bedeutung
Verschattungsverluste verringern den Jahresertrag und damit die Einsparungen durch Eigenverbrauch sowie mögliche Einspeiseerlöse.
| Folge | Wirtschaftliche Wirkung |
|---|---|
| Weniger Eigenverbrauch | Mehr Netzstrom muss gekauft werden. |
| Weniger Einspeisung | Einspeiseerlöse sinken. |
| Zusatztechnik | Optimierer oder Mikro-Wechselrichter erhöhen Investitionskosten. |
| Schlechtere Amortisation | Rückzahlungszeit kann sich verlängern. |
| Gute Planung | Kann Ertrag und Wirtschaftlichkeit deutlich verbessern. |
Vorteile einer guten Verschattungsplanung
- Höherer Jahresertrag: Mehr Sonnenlicht wird nutzbar.
- Bessere Stringleistung: Schwache Module bremsen andere weniger.
- Geringeres Hotspot-Risiko: Kritische Teilverschattung wird reduziert.
- Passende Technik: MPPTs, Optimierer oder Mikro-Wechselrichter werden gezielt eingesetzt.
- Bessere Wirtschaftlichkeit: Ertrag und Investitionskosten werden sinnvoll abgestimmt.
- Frühzeitige Fehlererkennung: Monitoring kann gezielt geplant werden.
Typische Fehler und Missverständnisse
- Viele Menschen glauben, zehn Prozent Schatten verursachten immer genau zehn Prozent Verlust. Tatsächlich kann der Verlust wegen der Reihenschaltung deutlich höher oder niedriger ausfallen.
- Viele Menschen glauben, Bypass-Dioden verhinderten jeden Verschattungsverlust. Tatsächlich überbrücken sie nur betroffene Teilbereiche.
- Viele Menschen glauben, Verschattung sei nur im Winter relevant. Tatsächlich können belaubte Bäume im Sommer starke Verluste verursachen.
- Viele Menschen glauben, ein einzelnes verschattetes Modul beeinflusse nur sich selbst. In Stringsystemen kann es weitere Module bremsen.
- Viele Menschen glauben, Leistungsoptimierer beseitigten Schatten. Tatsächlich verbessern sie nur die elektrische Nutzung der verbleibenden Leistung.
- Viele Menschen glauben, jede Teilverschattung rechtfertige Mikro-Wechselrichter. Tatsächlich hängt die beste Lösung von Kosten, Dachfläche und Verlusthöhe ab.
- Viele Menschen glauben, Verschattungsverluste seien im Monitoring immer sofort eindeutig. Technische Fehler können ähnliche Muster erzeugen.
- Viele Menschen glauben, nur Gebäude und Bäume verursachten Schatten. Auch Laub, Schmutz, Schnee und Eigenverschattung können relevant sein.
Wussten Sie schon?
- Eine kleine harte Verschattung auf wenigen Zellen kann stärker wirken als eine gleichmäßig verteilte leichte Verschattung.
- Im Winter entstehen wegen des tiefen Sonnenstands oft deutlich längere Schatten als im Sommer.
- Ein Wechselrichter mit gutem globalem MPP-Tracking kann bei wandernden Schatten zusätzliche Leistung finden.
Merksatz
Ein Verschattungsverlust ist oft größer als die sichtbare Schattenfläche, weil verschattete Zellen ganze Modul- oder Stringbereiche beeinflussen können.
Fazit
Ein Verschattungsverlust reduziert den Stromertrag einer Photovoltaikanlage, wenn Solarmodule teilweise oder vollständig im Schatten liegen.
Die Auswirkungen hängen nicht nur von der Größe der Schattenfläche ab, sondern auch von Zellverschaltung, Bypass-Dioden, Stringaufbau, MPPT-Regelung und Anlagenkonzept.
Eine sorgfältige Verschattungsanalyse, passende Modulbelegung, getrennte Strings, mehrere MPPT-Tracker und bei Bedarf Leistungsoptimierer oder Mikro-Wechselrichter können Verluste deutlich begrenzen. Entscheidend ist immer die wirtschaftlich sinnvolle Kombination aus guter Planung und geeigneter Technik.
Häufig gestellte Fragen zu Verschattungsverlust
Was ist ein Verschattungsverlust einfach erklärt?
Ein Verschattungsverlust ist die Strommenge, die eine Photovoltaikanlage wegen Schatten nicht erzeugen kann.
Wie stark wirkt sich Verschattung auf eine PV-Anlage aus?
Das hängt von Schattenfläche, Dauer, Zellverschaltung, Stringaufbau und Wechselrichtertechnik ab. Kleine Schatten können überproportional große Verluste verursachen.
Warum bremst ein verschattetes Modul den ganzen String?
In einem String fließt durch alle in Reihe geschalteten Module derselbe Strom. Ein schwächeres Modul kann daher den gemeinsamen Strom begrenzen.
Was machen Bypass-Dioden bei Verschattung?
Bypass-Dioden überbrücken verschattete Zellbereiche. Dadurch können andere Bereiche weiterarbeiten, der überbrückte Teil liefert jedoch keine Leistung.
Was ist ein Hotspot?
Ein Hotspot ist eine lokal stark erwärmte Stelle im Solarmodul, die durch Verschattung, Defekte oder elektrische Fehlbelastung entstehen kann.
Wie berechnet man den Verschattungsverlust?
Der Verlust wird aus der Differenz zwischen Referenzertrag ohne Schatten und Ertrag mit Schatten berechnet und durch den Referenzertrag geteilt.
Helfen Leistungsoptimierer gegen Verschattung?
Sie können die verbleibende Leistung einzelner Module besser nutzen. Den fehlenden Lichteinfall selbst können sie nicht ersetzen.
Sind Mikro-Wechselrichter bei Schatten besser?
Sie können Vorteile bieten, weil jedes Modul weitgehend unabhängig arbeitet. Ob sie wirtschaftlich sinnvoll sind, hängt von der Anlage ab.
Kann Verschattung einen dauerhaften Schaden verursachen?
Starke oder wiederkehrende Teilverschattung kann Hotspots begünstigen und dadurch Module langfristig belasten.
Wie erkennt man Verschattungsverluste?
Typische Hinweise sind regelmäßige Leistungseinbrüche, Unterschiede zwischen Strings oder auffällige Module im Monitoring.
Kann Schmutz ebenfalls Verschattungsverluste verursachen?
Ja. Laub, Vogelkot, Staub, Schnee und andere Ablagerungen können einzelne Zellbereiche oder ganze Module abdecken.
Wie lassen sich Verschattungsverluste vermeiden?
Wichtig sind eine sorgfältige Planung, ausreichende Abstände, passende Stringaufteilung, mehrere MPPTs und bei Bedarf Optimierer oder Mikro-Wechselrichter.
