Zweirichtungszähler einfach erklärt
| Zweirichtungszähler kurz erklärt | |
|---|---|
| Definition | Stromzähler, der Strombezug und Stromeinspeisung getrennt erfasst |
| Typischer Einsatz | Photovoltaikanlagen, Blockheizkraftwerke und andere Erzeugungsanlagen |
| Messrichtung 1 | Strom aus dem öffentlichen Netz in das Gebäude |
| Messrichtung 2 | Strom aus dem Gebäude in das öffentliche Netz |
| Wichtige Anzeigen | 1.8.0 für Bezug und 2.8.0 für Einspeisung |
| Einheit | Kilowattstunde |
| Einbau | Durch den zuständigen Messstellenbetreiber |
| Direkter Eigenverbrauch | Wird nicht unmittelbar als eigener Wert angezeigt |
| Alternative Bezeichnung | Bidirektionaler Stromzähler |
| Englischer Begriff | Bidirectional Electricity Meter |
Ein Zweirichtungszähler misst Strom in zwei Richtungen: den Bezug aus dem Netz und die Einspeisung in das Netz.
Er wird vor allem benötigt, wenn ein Haushalt oder Unternehmen selbst Strom erzeugt. Das ist beispielsweise bei einer Photovoltaikanlage der Fall. Wird mehr Strom verbraucht als erzeugt, kommt Energie aus dem öffentlichen Netz. Wird mehr Strom erzeugt als gerade benötigt, fließt der Überschuss in das Netz zurück.
Der Zweirichtungszähler besitzt dafür zwei getrennte Messregister. Dadurch können Strombezug und Stromeinspeisung unabhängig voneinander erfasst und abgerechnet werden.

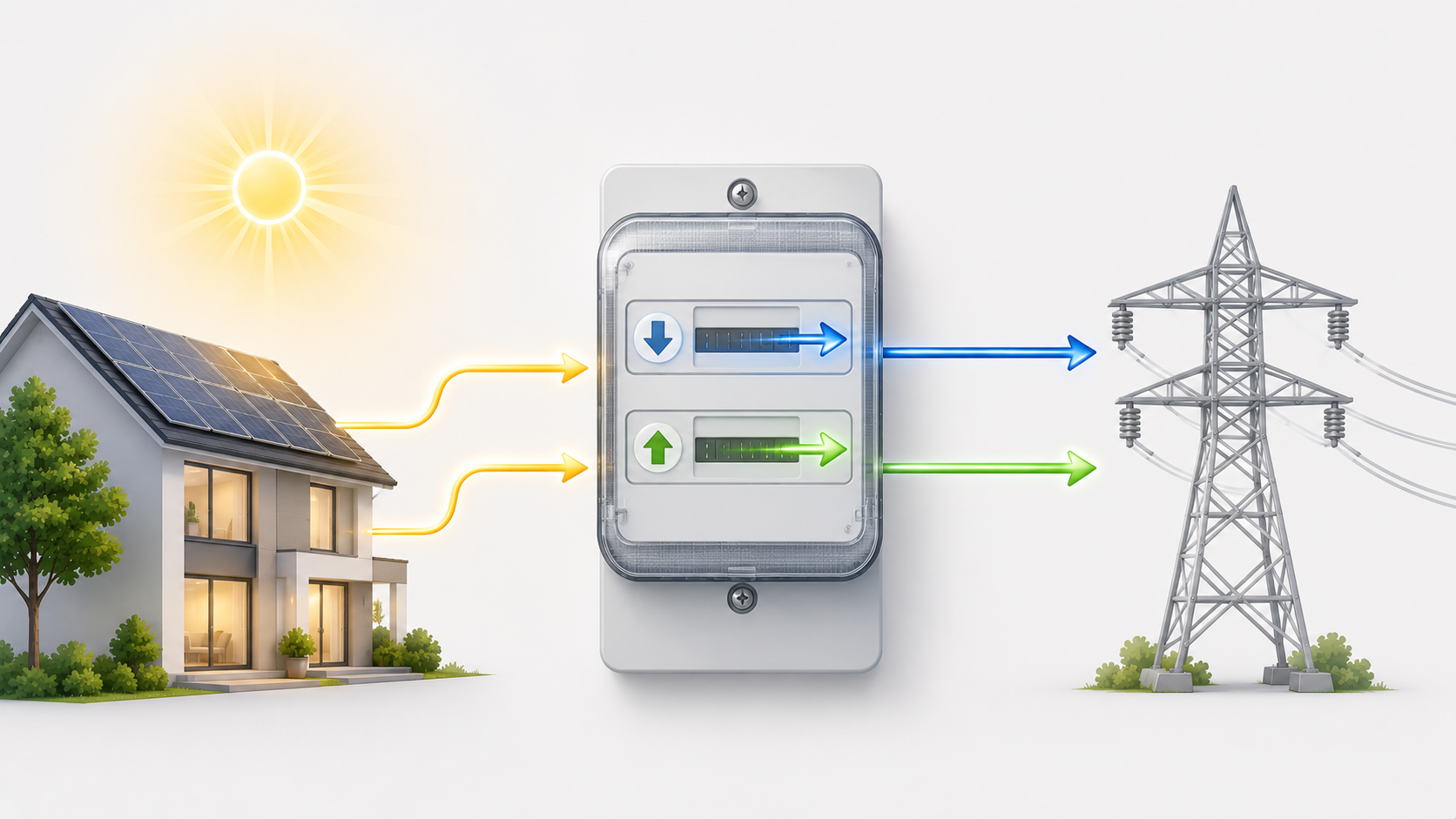

Was ist ein Zweirichtungszähler?
Ein Zweirichtungszähler ist ein Stromzähler, der elektrische Energie in beiden Flussrichtungen misst.
Er erfasst zum einen den Strom, der aus dem öffentlichen Netz bezogen wird. Zum anderen misst er den Strom, der aus einer eigenen Stromerzeugungsanlage in das Netz eingespeist wird.
Beide Energiemengen werden getrennt gespeichert. Der Zähler ersetzt damit in vielen Fällen zwei einzelne Zähler.
Zweirichtungszähler einfach erklärt
Ein normaler Stromzähler zählt nur den Strom, der aus dem Netz in ein Haus fließt. Ein Zweirichtungszähler kann zusätzlich erkennen, wenn Strom in die andere Richtung fließt.
Das ist wichtig, sobald ein Gebäude selbst Strom erzeugt. Eine Photovoltaikanlage kann beispielsweise tagsüber mehr Strom produzieren, als im Haus verbraucht wird. Dieser Überschuss wird in das öffentliche Netz eingespeist.
Der Zähler führt deshalb zwei getrennte Zählerstände: einen für den Strombezug und einen für die Einspeisung.
Warum wird ein Zweirichtungszähler benötigt?
Ein Zweirichtungszähler wird benötigt, wenn Strom nicht nur aus dem Netz bezogen, sondern auch in das Netz eingespeist wird.
| Grund | Bedeutung |
|---|---|
| Getrennte Abrechnung | Strombezug und Einspeisung haben unterschiedliche Preise. |
| Nachweis der Einspeisung | Die eingespeiste Strommenge muss messbar sein. |
| Korrekter Netzbetrieb | Die Stromrichtung wird eindeutig erkannt. |
| Vergütung | Die Einspeisevergütung basiert auf dem Einspeisezählerstand. |
| Stromrechnung | Der Bezugszählerstand bildet die Grundlage für die Rechnung des Stromlieferanten. |
Wie funktioniert ein Zweirichtungszähler?
| Situation | Stromfluss | Welcher Wert steigt? |
|---|---|---|
| Verbrauch höher als Erzeugung | Strom fließt aus dem Netz ins Gebäude. | Bezugszähler |
| Erzeugung gleich Verbrauch | Kein relevanter Austausch mit dem Netz | Keiner oder kaum Veränderung |
| Erzeugung höher als Verbrauch | Strom fließt aus dem Gebäude ins Netz. | Einspeisezähler |
| Keine eigene Erzeugung | Der gesamte Strom kommt aus dem Netz. | Bezugszähler |
| Speicher versorgt das Haus | Strom kommt aus dem Batteriespeicher. | Je nach Verbrauch kein Netzbezug |
Der Zähler erkennt die Flussrichtung automatisch. Die beiden Energiemengen werden nicht miteinander verrechnet, sondern in getrennten Registern gespeichert.
Aufbau eines Zweirichtungszählers
| Bestandteil | Aufgabe |
|---|---|
| Messwerk | Erfasst Strom, Spannung und Energiefluss. |
| Richtungserkennung | Bestimmt, ob Strom bezogen oder eingespeist wird. |
| Bezugsregister | Speichert den Netzbezug. |
| Einspeiseregister | Speichert die Netzeinspeisung. |
| Display | Zeigt Kennzahlen und Zählerstände an. |
| Optische Schnittstelle | Ermöglicht je nach Gerät die lokale Datenauslesung. |
| Kommunikationsmodul | Kann Messwerte digital übertragen. |
| Zählernummer | Identifiziert den Zähler eindeutig. |
Was zeigt ein Zweirichtungszähler an?
Digitale Zweirichtungszähler zeigen mehrere Werte nacheinander auf einem Display an.
| Anzeige | Bedeutung |
|---|---|
| 1.8.0 | Gesamter Strombezug aus dem öffentlichen Netz |
| 1.8.1 | Strombezug in Tarif 1 |
| 1.8.2 | Strombezug in Tarif 2 |
| 2.8.0 | Gesamte Stromeinspeisung in das öffentliche Netz |
| 2.8.1 | Einspeisung in Tarif 1 |
| 2.8.2 | Einspeisung in Tarif 2 |
| 16.7.0 | Momentane Leistung, sofern vom Gerät unterstützt |
Was bedeuten 1.8.0 und 2.8.0?
Die Kennzahlen 1.8.0 und 2.8.0 gehören zum OBIS-System. Sie ordnen Messwerte eindeutig zu.
| Kennzahl | Bedeutung | Einheit |
|---|---|---|
| 1.8.0 | Gesamter Wirkenergiebezug | kWh |
| 2.8.0 | Gesamte Wirkenergieeinspeisung | kWh |
Für die jährliche Ablesung werden meist genau diese beiden Werte benötigt.
Zweirichtungszähler bei einer PV-Anlage
Bei einer Photovoltaikanlage misst der Zweirichtungszähler nur den Strom, der die Grenze zwischen Hausnetz und öffentlichem Netz überschreitet.
| Strommenge | Wird erfasst? |
|---|---|
| Direkt selbst verbrauchter Solarstrom | Nein, nicht als eigener Zählerstand |
| Strombezug aus dem Netz | Ja |
| Eingespeister Solarstrom | Ja |
| Gesamte Solarstromerzeugung | Nein |
| Im Batteriespeicher zwischengespeicherter Strom | Nicht direkt |
Eigenverbrauch mit Zweirichtungszähler berechnen
Der Eigenverbrauch ist die Strommenge, die von der Photovoltaikanlage erzeugt und direkt im Gebäude genutzt wird.
Formel: Eigenverbrauch = gesamte PV-Erzeugung − Netzeinspeisung
Der Zweirichtungszähler liefert dafür nur den Einspeisewert. Die gesamte PV-Erzeugung muss aus dem Wechselrichter, einem Erzeugungszähler oder einem Energiemanagementsystem stammen.
Beispiel zur Eigenverbrauchsberechnung
Eine Photovoltaikanlage erzeugt in einem Jahr 9.000 Kilowattstunden. Der Zweirichtungszähler zeigt eine Einspeisung von 5.500 Kilowattstunden.
| Wert | Berechnung | Ergebnis |
|---|---|---|
| PV-Erzeugung | 9.000 kWh | 9.000 kWh |
| Einspeisung | 5.500 kWh | 5.500 kWh |
| Eigenverbrauch | 9.000 − 5.500 | 3.500 kWh |
Eigenverbrauchsquote berechnen
Die Eigenverbrauchsquote zeigt, welcher Anteil des erzeugten Solarstroms selbst genutzt wird.
Formel: Eigenverbrauchsquote = Eigenverbrauch ÷ gesamte PV-Erzeugung × 100
Im Beispiel beträgt die Eigenverbrauchsquote 3.500 ÷ 9.000 × 100 = rund 38,9 Prozent.
Autarkiegrad berechnen
Der Autarkiegrad zeigt, welcher Anteil des gesamten Stromverbrauchs durch eigenen Solarstrom gedeckt wird.
Formel: Autarkiegrad = Eigenverbrauch ÷ Gesamtstromverbrauch × 100
Für die Berechnung werden neben der PV-Erzeugung und Einspeisung auch der gesamte Stromverbrauch oder zumindest Netzbezug und Eigenverbrauch benötigt.
| Merkmal | Zweirichtungszähler | Einrichtungszähler |
|---|---|---|
| Messrichtungen | Zwei | Eine |
| Netzbezug | Ja | Ja |
| Einspeisung | Ja, getrennt | Nein |
| Geeignet für PV-Anlage | Ja | Nur ohne Einspeisung |
| Zählwerke | Mindestens zwei relevante Register | Ein Hauptregister |
| Merkmal | Zweirichtungszähler | Erzeugungszähler |
|---|---|---|
| Messort | Netzanschlusspunkt | Hinter der Erzeugungsanlage |
| Misst Netzbezug | Ja | Nein |
| Misst Netzeinspeisung | Ja | Nein |
| Misst gesamte Erzeugung | Nein | Ja |
| Zweck | Abrechnung mit Netz und Stromlieferant | Nachweis der Gesamtproduktion |
| Merkmal | Zweirichtungszähler | Smart Meter |
|---|---|---|
| Misst beide Richtungen | Ja | Je nach Ausführung ebenfalls |
| Kommunikation | Nicht zwingend | Fester Bestandteil des Systems |
| Fernauslesung | Nur bei entsprechender Ausstattung | Typischerweise möglich |
| Zeitaufgelöste Daten | Begrenzt | Umfangreicher möglich |
| Begriff beschreibt | Messrichtung | Intelligentes Messsystem |
Zweirichtungszähler und Balkonkraftwerk
Auch ein Balkonkraftwerk kann zeitweise mehr Strom erzeugen, als im Haushalt verbraucht wird. Dann fließt ein kleiner Überschuss in das öffentliche Netz.
Ob ein vorhandener Zähler geeignet ist, hängt vom Zählertyp und den geltenden Vorgaben ab. Ein alter Zähler ohne Rücklaufsperre darf nicht unkontrolliert rückwärts laufen.
Ein digitaler Zweirichtungszähler erfasst kleine Einspeisemengen technisch korrekt getrennt vom Netzbezug.
Zweirichtungszähler und Batteriespeicher
Ein Batteriespeicher erhöht den Anteil des Solarstroms, der im eigenen Gebäude genutzt wird.
| Situation | Auswirkung auf den Zähler |
|---|---|
| PV-Strom lädt den Speicher | Keine Einspeisung, solange der Strom im Haus bleibt. |
| Speicher versorgt Verbraucher | Netzbezug wird reduziert. |
| Speicher voll, PV-Überschuss vorhanden | Einspeiseregister steigt. |
| Speicher leer, Verbrauch höher als Erzeugung | Bezugsregister steigt. |
Zweirichtungszähler und Wärmepumpe
Eine Wärmepumpe kann den Eigenverbrauch einer Photovoltaikanlage erhöhen. Läuft sie während hoher Solarerzeugung, bleibt mehr Strom im Gebäude und weniger Energie wird eingespeist.
Der Zweirichtungszähler zeigt diesen Effekt indirekt: Der Bezugswert steigt langsamer und der Einspeisewert kann sinken.
Zweirichtungszähler und Wallbox
Eine Wallbox kann Solarstrom zum Laden eines Elektroautos nutzen.
Bei intelligentem Überschussladen wird die Ladeleistung an die aktuelle PV-Erzeugung angepasst. Dadurch steigt der Eigenverbrauch und die Netzeinspeisung sinkt.
Der Zweirichtungszähler misst weiterhin nur Netzbezug und Netzeinspeisung. Die Strommenge, die direkt in das Fahrzeug fließt, wird nicht separat ausgewiesen.
Einbau und Zählerwechsel
| Schritt | Beschreibung |
|---|---|
| PV-Anlage anmelden | Die Erzeugungsanlage wird beim Netzbetreiber gemeldet. |
| Messkonzept festlegen | Es wird bestimmt, welche Zähler benötigt werden. |
| Zählerschrank prüfen | Ein Elektrofachbetrieb kontrolliert die technische Eignung. |
| Zähler beauftragen | Der Messstellenbetreiber organisiert den Wechsel. |
| Zähler einbauen | Der alte Zähler wird entfernt und der neue eingesetzt. |
| Plombieren | Der Zählerbereich wird gegen unbefugten Zugriff gesichert. |
| Startwerte dokumentieren | Die neuen Zählerstände werden festgehalten. |
Wer ist für den Zweirichtungszähler zuständig?
Für den Einbau und Betrieb ist in der Regel der zuständige Messstellenbetreiber verantwortlich.
| Beteiligter | Aufgabe |
|---|---|
| Messstellenbetreiber | Stellt, betreibt und wartet den Zähler. |
| Netzbetreiber | Koordiniert Netzanschluss und Einspeisung. |
| Elektrofachbetrieb | Bereitet Anlage und Zählerschrank vor. |
| Stromlieferant | Rechnet den Netzbezug ab. |
| Anlagenbetreiber | Meldet Zählerstände und prüft Abrechnungen. |
Kosten eines Zweirichtungszählers
Die Kosten können aus einmaligen und laufenden Bestandteilen bestehen.
| Kostenart | Beschreibung |
|---|---|
| Zählerwechsel | Kann je nach Betreiber separat berechnet oder im Messentgelt enthalten sein. |
| Messstellenbetrieb | Regelmäßiges Entgelt für Bereitstellung und Betrieb |
| Zählerschrank-Anpassung | Kann bei älteren Anlagen erforderlich sein. |
| Elektroarbeiten | Kosten für Umbau und Anschluss |
| Kommunikationstechnik | Zusatzkosten bei intelligentem Messsystem möglich |
Abrechnung mit Zweirichtungszähler
Die beiden Zählerstände werden getrennt abgerechnet.
| Zählerstand | Abrechnung |
|---|---|
| 1.8.0 | Grundlage für die Stromrechnung des Lieferanten |
| 2.8.0 | Grundlage für Einspeisevergütung oder Direktvermarktung |
Der Bezugspreis und die Vergütung für eingespeisten Strom sind normalerweise unterschiedlich. Deshalb werden die Werte nicht einfach gegeneinander aufgerechnet.
Zählerstand richtig ablesen
- Die Zählernummer prüfen.
- Auf dem Display zur Kennzahl 1.8.0 wechseln.
- Den Bezugswert in Kilowattstunden notieren.
- Zur Kennzahl 2.8.0 wechseln.
- Den Einspeisewert notieren.
- Ablesedatum festhalten.
- Bei Bedarf ein Foto des Displays erstellen.
Zweirichtungszähler richtig anmelden
Die Anmeldung erfolgt im Zusammenhang mit der Stromerzeugungsanlage.
| Angabe | Beispiel |
|---|---|
| Anlagenleistung | Leistung der PV-Anlage in kWp |
| Wechselrichter | Hersteller, Typ und Leistung |
| Inbetriebnahmedatum | Datum der technischen Inbetriebnahme |
| Messkonzept | Eigenverbrauch mit Überschusseinspeisung |
| Zählernummer | Identifikation des vorhandenen Zählers |
Kann ein Zweirichtungszähler rückwärts laufen?
Ein moderner Zweirichtungszähler läuft nicht im klassischen Sinn rückwärts.
Fließt Strom in das Netz, wird nicht der Bezugszählerstand reduziert. Stattdessen steigt das separate Einspeiseregister.
Genau diese Trennung ist der wichtigste Unterschied zu alten mechanischen Zählern ohne Rücklaufsperre.
Was passiert bei einem defekten Zweirichtungszähler?
Bei ungewöhnlichen Anzeigen, fehlender Displayfunktion oder offensichtlich unplausiblen Zählerständen sollte der Messstellenbetreiber informiert werden.
| Anzeichen | Mögliche Ursache |
|---|---|
| Display bleibt dunkel | Gerätefehler oder fehlende Versorgung |
| Zählerstände verändern sich nicht | Messfehler, Kommunikationsproblem oder tatsächlich kein Energiefluss |
| Unplausibel hoher Verbrauch | Ablesefehler, falsche Zuordnung oder technisches Problem |
| Einspeisung bleibt dauerhaft bei null | Kein Überschuss, falsche Anzeige oder Messfehler |
Datenauslesung und Monitoring
Ein moderner Zweirichtungszähler kann je nach Ausstattung zusätzliche Daten bereitstellen.
| Möglichkeit | Nutzen |
|---|---|
| Optische Schnittstelle | Lokale Auslesung aktueller Messwerte |
| Energiemanager | Verknüpft Zählerdaten mit PV-Anlage und Speicher. |
| Smart-Meter-Gateway | Überträgt Daten sicher an berechtigte Stellen. |
| App oder Portal | Zeigt Verbrauchs- und Einspeiseverläufe. |
| Hausautomation | Steuert Verbraucher nach Solarüberschuss. |
Vorteile eines Zweirichtungszählers
- Zwei Messrichtungen: Bezug und Einspeisung werden in einem Gerät erfasst.
- Klare Abrechnung: Beide Energiemengen bleiben getrennt.
- Geeignet für PV-Anlagen: Überschüssiger Solarstrom kann korrekt vergütet werden.
- Platzsparend: Ein einzelner Zähler ersetzt häufig zwei Geräte.
- Digitale Anzeige: Mehrere Messwerte sind abrufbar.
- Erweiterbar: Moderne Geräte lassen sich in Energiemanagementsysteme integrieren.
- Manipulationssicher: Elektronische Geräte verfügen über Schutz- und Prüfmechanismen.
Nachteile und Grenzen
Eigenverbrauch nicht direkt sichtbar
Der selbst genutzte Solarstrom muss berechnet oder über zusätzliche Messtechnik erfasst werden.
Mehrere Anzeigen
Die wechselnden Kennzahlen können für unerfahrene Nutzer zunächst unübersichtlich sein.
Einbau nur durch zuständige Stellen
Der Zähler darf nicht selbst ausgetauscht werden.
Laufende Kosten
Für den Messstellenbetrieb können regelmäßige Entgelte entstehen.
Keine vollständige Energieanalyse
Ein einfacher Zweirichtungszähler zeigt nicht automatisch detaillierte Tagesprofile.
Typische Fehler und Missverständnisse
- Viele Menschen glauben, der Zweirichtungszähler messe die gesamte PV-Erzeugung. Tatsächlich misst er nur Netzbezug und Netzeinspeisung.
- Viele Menschen glauben, 1.8.0 sei die Einspeisung. Üblicherweise steht 1.8.0 für den Bezug.
- Viele Menschen glauben, 2.8.0 sei der Eigenverbrauch. Tatsächlich zeigt 2.8.0 die Einspeisung.
- Viele Menschen glauben, der Zähler laufe bei Einspeisung rückwärts. Moderne Geräte nutzen ein separates Register.
- Viele Menschen glauben, jeder digitale Zähler sei automatisch ein Smart Meter. Dafür ist zusätzliche Kommunikationstechnik erforderlich.
- Viele Menschen glauben, Bezug und Einspeisung würden zum gleichen Preis verrechnet. Die Preise sind normalerweise unterschiedlich.
- Viele Menschen glauben, ein Batteriespeicher mache den Zweirichtungszähler überflüssig. Bei Netzbezug und Einspeisung bleibt er erforderlich.
- Viele Menschen glauben, der Zähler könne selbst eingebaut werden. Der Einbau erfolgt durch den Messstellenbetreiber.
Wussten Sie schon?
- Der Zweirichtungszähler kann zwei Energieströme in einem einzigen Gerät erfassen.
- Der direkt selbst verbrauchte Solarstrom erscheint auf keinem der beiden Hauptzählwerke.
- Die Kennzahlen 1.8.0 und 2.8.0 sind international standardisierte Messwertkennzeichnungen.
Merksatz
1.8.0 zählt den Strom aus dem Netz, 2.8.0 zählt den Strom in das Netz.
Fazit
Ein Zweirichtungszähler ist ein Stromzähler für Gebäude, die nicht nur Strom aus dem öffentlichen Netz beziehen, sondern auch selbst erzeugten Strom einspeisen.
Er verfügt über getrennte Register für Bezug und Einspeisung. Die wichtigsten Anzeigen sind 1.8.0 für den Netzbezug und 2.8.0 für die Netzeinspeisung.
Bei einer Photovoltaikanlage bildet der Zähler die Grundlage für Stromrechnung und Einspeisevergütung. Der direkte Eigenverbrauch wird nicht unmittelbar angezeigt, sondern aus PV-Erzeugung und Einspeisung berechnet.
Häufig gestellte Fragen zu Zweirichtungszähler
Was ist ein Zweirichtungszähler einfach erklärt?
Ein Zweirichtungszähler misst sowohl Strom, der aus dem Netz bezogen wird, als auch Strom, der in das Netz eingespeist wird.
Warum braucht eine PV-Anlage einen Zweirichtungszähler?
Damit Netzbezug und überschüssiger Solarstrom getrennt erfasst und abgerechnet werden können.
Was bedeutet 1.8.0?
1.8.0 steht üblicherweise für den gesamten Strombezug aus dem öffentlichen Netz.
Was bedeutet 2.8.0?
2.8.0 steht üblicherweise für die gesamte Einspeisung in das öffentliche Netz.
Zeigt der Zweirichtungszähler den Eigenverbrauch?
Nein. Der Eigenverbrauch wird aus gesamter PV-Erzeugung minus Netzeinspeisung berechnet.
Misst der Zweirichtungszähler die gesamte PV-Erzeugung?
Nein. Er misst nur die Energiemengen, die zwischen Gebäude und öffentlichem Netz fließen.
Kann ein Zweirichtungszähler rückwärts laufen?
Nein. Bei Einspeisung steigt ein separates Register, während der Bezugswert unverändert bleibt.
Ist ein Zweirichtungszähler ein Smart Meter?
Nicht automatisch. Ein Smart Meter besitzt zusätzlich eine Kommunikationsanbindung und weitere Funktionen.
Wer baut den Zweirichtungszähler ein?
Der zuständige Messstellenbetreiber oder ein von ihm beauftragtes Fachunternehmen.
Was kostet ein Zweirichtungszähler?
Die Kosten hängen von Messstellenbetreiber, Zählerwechsel, Messentgelt und möglichen Umbauten am Zählerschrank ab.
Braucht ein Balkonkraftwerk einen Zweirichtungszähler?
Ein geeigneter Zähler ist erforderlich, wenn Strom in das Netz fließen kann. Welche Lösung gilt, hängt vom vorhandenen Zähler und den Vorgaben ab.
Braucht eine PV-Anlage mit Speicher einen Zweirichtungszähler?
Ja, sofern weiterhin Strom aus dem Netz bezogen oder in das Netz eingespeist wird.
Wie liest man einen Zweirichtungszähler ab?
Man notiert üblicherweise den Wert bei 1.8.0 für Bezug und den Wert bei 2.8.0 für Einspeisung.
Was ist der Unterschied zum Erzeugungszähler?
Der Zweirichtungszähler misst Bezug und Einspeisung. Der Erzeugungszähler misst die gesamte Stromproduktion der Anlage.
Werden Bezug und Einspeisung miteinander verrechnet?
Nein. Beide Strommengen werden getrennt gemessen und zu unterschiedlichen Preisen abgerechnet.
