PV-Anlage einfach erklärt
| PV-Anlage kurz erklärt | |
|---|---|
| Definition | Anlage zur Umwandlung von Sonnenlicht in elektrischen Strom |
| Ausgeschriebener Begriff | Photovoltaikanlage |
| Hauptbestandteile | Solarmodule, Wechselrichter, Montagesystem, Verkabelung und Zähler |
| Optionale Bestandteile | Batteriespeicher, Wallbox, Energiemanagement und Notstromsystem |
| Erzeugter Strom | Zunächst Gleichstrom, danach Wechselstrom |
| Typische Nutzung | Eigenverbrauch, Speicherung und Netzeinspeisung |
| Typische Standorte | Dach, Fassade, Balkon, Carport und Freifläche |
| Wichtige Kennzahlen | kWp, kWh, spezifischer Ertrag, Eigenverbrauchsquote und Autarkiegrad |
| Verwandte Begriffe | Photovoltaik, Solarmodul, Wechselrichter, Stromspeicher und Einspeisevergütung |
| Englischer Begriff | Photovoltaic System |

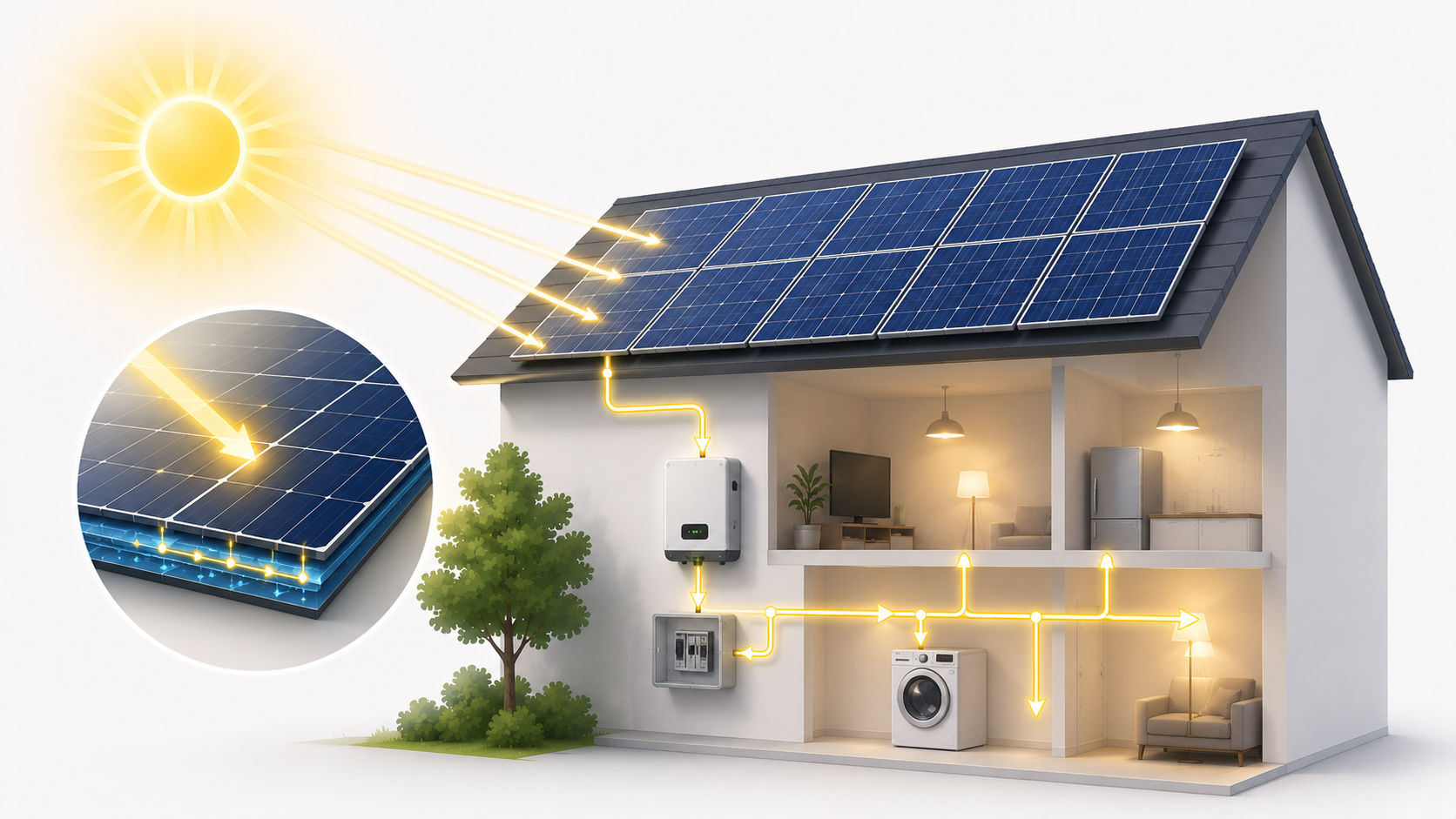

Eine PV-Anlage wandelt Sonnenlicht direkt in elektrischen Strom um.
Die Photovoltaikanlage besteht aus mehreren technischen Komponenten, die gemeinsam Strom erzeugen, umwandeln, verteilen und gegebenenfalls speichern.
Die Solarmodule erzeugen zunächst Gleichstrom. Ein Wechselrichter wandelt diesen in Wechselstrom um, damit er im Gebäude genutzt oder in das öffentliche Netz eingespeist werden kann.
Je nach Ausführung kann eine PV-Anlage zusätzlich mit einem Batteriespeicher, einer Wallbox, einer Wärmepumpe oder einem Energiemanagementsystem verbunden werden.
Was ist eine PV-Anlage?
Eine PV-Anlage ist ein technisches System zur direkten Umwandlung von Sonnenlicht in elektrische Energie.
Der Begriff PV ist die Abkürzung für Photovoltaik. Eine Photovoltaikanlage nutzt Solarzellen, die in Modulen zusammengefasst sind.
Der erzeugte Strom kann direkt verbraucht, in einem Batteriespeicher zwischengespeichert oder in das öffentliche Stromnetz eingespeist werden.
PV-Anlage einfach erklärt
Sonnenlicht trifft auf die Solarzellen der Photovoltaikanlage. Dabei entsteht elektrischer Gleichstrom.
Der Wechselrichter wandelt diesen Gleichstrom in Wechselstrom um. Dieser Strom kann anschließend Haushaltsgeräte, eine Wärmepumpe oder ein Elektroauto versorgen.
Strom, der nicht sofort benötigt wird, kann gespeichert oder in das öffentliche Netz eingespeist werden.
Wie funktioniert eine Photovoltaikanlage?
| Schritt | Vorgang | Ergebnis |
|---|---|---|
| 1. Sonnenlicht trifft auf Module | Photonen regen Elektronen in den Solarzellen an. | Gleichstrom entsteht. |
| 2. Module liefern elektrische Energie | Mehrere Module werden zu Strings oder Gruppen verbunden. | Ausreichende Spannung und Leistung stehen bereit. |
| 3. Wechselrichter wandelt Strom um | Gleichstrom wird zu Wechselstrom. | Der Strom kann im Hausnetz genutzt werden. |
| 4. Verbraucher werden versorgt | Die PV-Anlage deckt den aktuellen Strombedarf. | Der Netzbezug sinkt. |
| 5. Überschüsse werden verteilt | Strom wird gespeichert oder eingespeist. | Eigenverbrauch und Ertrag werden optimiert. |
| 6. Monitoring erfasst Daten | Erzeugung, Verbrauch und Einspeisung werden gemessen. | Die Anlage kann überwacht werden. |
Aufbau einer PV-Anlage
| Bestandteil | Aufgabe |
|---|---|
| Solarmodule | Wandeln Sonnenlicht in Gleichstrom um. |
| Montagesystem | Befestigt die Photovoltaikanlage sicher auf Dach oder Fläche. |
| DC-Verkabelung | Transportiert Gleichstrom zum Wechselrichter. |
| Wechselrichter | Wandelt Gleichstrom in Wechselstrom um. |
| AC-Verkabelung | Verbindet die Anlage mit Hausnetz und Netzanschluss. |
| Stromzähler | Misst Bezug, Einspeisung und teilweise Erzeugung. |
| Batteriespeicher | Speichert überschüssigen Solarstrom. |
| Energiemanagement | Steuert Verbraucher, Speicher und Stromflüsse. |
Solarmodule
Solarmodule bilden die sichtbare Hauptfläche einer Photovoltaikanlage. Sie bestehen aus vielen Solarzellen, die elektrisch miteinander verbunden sind.
| Merkmal | Bedeutung |
|---|---|
| Nennleistung | Leistung des Moduls unter standardisierten Testbedingungen |
| Wirkungsgrad | Anteil des Sonnenlichts, der in Strom umgewandelt wird |
| Abmessungen | Bestimmen den Flächenbedarf |
| Temperaturkoeffizient | Zeigt den Leistungsverlust bei Erwärmung |
| Garantie | Umfasst Produkt- und Leistungsgarantie |
Wechselrichter
Der Wechselrichter ist das elektrische Zentrum der PV-Anlage. Er wandelt den von den Modulen erzeugten Gleichstrom in Wechselstrom um.
| Funktion | Bedeutung |
|---|---|
| Stromumwandlung | Gleichstrom wird zu netzkonformem Wechselstrom. |
| MPPT | Optimiert den Arbeitspunkt der Solarmodule. |
| Netzüberwachung | Prüft Spannung und Frequenz. |
| Schutz | Schaltet bei unzulässigen Bedingungen ab. |
| Monitoring | Erfasst Ertrag und Betriebsdaten. |
Batteriespeicher
Ein Batteriespeicher nimmt überschüssigen Strom der Photovoltaikanlage auf und stellt ihn später wieder bereit.
| Vorteil | Grenze |
|---|---|
| Mehr Solarstrom am Abend | Zusätzliche Anschaffungskosten |
| Höherer Eigenverbrauch | Lade- und Entladeverluste |
| Höherer Autarkiegrad | Begrenzte Speicherkapazität |
| Möglicher Notstrom | Nur bei geeigneter Technik |
PV-Anlage mit und ohne Stromspeicher
| Merkmal | Ohne Speicher | Mit Speicher |
|---|---|---|
| Eigenverbrauch | Vor allem während der Sonnenstunden | Auch am Abend und in der Nacht |
| Investitionskosten | Niedriger | Höher |
| Systemkomplexität | Geringer | Höher |
| Autarkiegrad | Begrenzt | Meist deutlich höher |
| Verluste | Nur Umwandlungs- und Leitungsverluste | Zusätzliche Speicherverluste |
Eigenverbrauch und Einspeisung
Eine Photovoltaikanlage kann Strom auf drei Arten nutzen: direkt verbrauchen, speichern oder einspeisen.
| Stromfluss | Nutzen |
|---|---|
| Direkter Eigenverbrauch | Reduziert den Bezug von Netzstrom. |
| Speicherung | Verschiebt Solarstrom in spätere Stunden. |
| Netzeinspeisung | Erzeugt Einspeisevergütung oder Markterlös. |
| Netzbezug | Ergänzt die Versorgung bei fehlender eigener Erzeugung. |
Leistung in Kilowatt-Peak
Die Leistung einer PV-Anlage wird meist in Kilowatt-Peak angegeben. Die Einheit beschreibt die Nennleistung unter standardisierten Testbedingungen.
| Einheit | Bedeutung |
|---|---|
| Watt-Peak | Nennleistung eines einzelnen Moduls oder kleiner Systeme |
| Kilowatt-Peak | Gesamtleistung einer Photovoltaikanlage |
| Kilowattstunde | Tatsächlich erzeugte oder verbrauchte Energiemenge |
Kilowatt-Peak beschreibt Leistung, Kilowattstunde beschreibt Energie.
Ertrag einer Photovoltaikanlage
Der Ertrag beschreibt die tatsächlich erzeugte Strommenge innerhalb eines Zeitraums.
| Einflussfaktor | Wirkung |
|---|---|
| Standort | Bestimmt die verfügbare Sonneneinstrahlung. |
| Dachausrichtung | Beeinflusst Höhe und Tagesverlauf des Ertrags. |
| Dachneigung | Beeinflusst den Einstrahlungswinkel. |
| Verschattung | Reduziert die Modulleistung. |
| Temperatur | Hohe Zelltemperaturen senken die Leistung. |
| Systemverluste | Entstehen durch Kabel, Wechselrichter und Speicher. |
Spezifischer Ertrag
Der spezifische Ertrag setzt die erzeugte Strommenge ins Verhältnis zur installierten Leistung.
Formel: Spezifischer Ertrag = Jahresertrag ÷ installierte Leistung
| Wert | Bedeutung |
|---|---|
| Jahresertrag | Erzeugte Kilowattstunden pro Jahr |
| Installierte Leistung | Leistung der PV-Anlage in Kilowatt-Peak |
| Ergebnis | Kilowattstunden pro Kilowatt-Peak und Jahr |
Beispiel zur Ertragsberechnung
Eine Photovoltaikanlage besitzt eine Leistung von 8 Kilowatt-Peak. Der erwartete spezifische Ertrag beträgt 950 Kilowattstunden pro Kilowatt-Peak und Jahr.
| Wert | Berechnung | Ergebnis |
|---|---|---|
| Anlagenleistung | 8 kWp | 8 kWp |
| Spezifischer Ertrag | 950 kWh/kWp | 950 kWh/kWp |
| Jahresertrag | 8 × 950 | 7.600 kWh |
Der tatsächliche Ertrag kann je nach Wetter, Verschattung und Systemverlusten abweichen.
Dachausrichtung und Neigung
| Ausrichtung | Typischer Verlauf | Besonderheit |
|---|---|---|
| Süd | Hohe Erzeugung um die Mittagszeit | Hoher Jahresertrag möglich |
| Ost | Mehr Erzeugung am Morgen | Gut für morgendlichen Verbrauch |
| West | Mehr Erzeugung am Nachmittag | Gut für späteren Tagesverbrauch |
| Ost-West | Breiterer Erzeugungsverlauf | Kann den Eigenverbrauch erhöhen |
| Flachdach | Flexible Aufständerung möglich | Abstände und Verschattung beachten |
Verschattung
Verschattung kann den Ertrag einer PV-Anlage deutlich reduzieren.
| Ursache | Mögliche Lösung |
|---|---|
| Schornstein | Angepasste Modulbelegung und getrennte Strings |
| Bäume | Standortplanung oder Rückschnitt, sofern zulässig |
| Nachbargebäude | Ertragsprognose und alternative Flächen |
| Dachaufbauten | Ausreichende Abstände |
| Teilverschattung | Leistungsoptimierer oder Mikro-Wechselrichter |
Dachanlage, Fassade und Freifläche
| Anlagenart | Vorteil | Besonderheit |
|---|---|---|
| Dachanlage | Nutzt vorhandene Gebäudefläche | Statik und Dachzustand prüfen |
| Fassadenanlage | Zusätzliche Fläche und gute Wintererträge möglich | Montage und Gestaltung anspruchsvoller |
| Carportanlage | Verbindet Stromerzeugung und Überdachung | Gut mit Wallbox kombinierbar |
| Freiflächenanlage | Große zusammenhängende Leistung möglich | Planungs- und Flächenrecht beachten |
| Balkonkraftwerk | Kleine, einfache Anlage | Begrenzte Leistung |
Netzgekoppelte PV-Anlage und Inselanlage
| Merkmal | Netzgekoppelte Anlage | Inselanlage |
|---|---|---|
| Netzanschluss | Vorhanden | Nicht erforderlich |
| Versorgung bei fehlender Sonne | Durch Stromnetz | Durch Speicher oder zusätzliche Erzeugung |
| Überschüsse | Können eingespeist werden. | Müssen gespeichert, genutzt oder abgeregelt werden. |
| Typischer Einsatz | Wohnhäuser und Unternehmen | Abgelegene Gebäude und Spezialanwendungen |
| Systemaufwand | Meist geringer | Höher wegen Speicher und Reserve |
PV-Anlage mit Wärmepumpe
Eine Wärmepumpe kann den selbst erzeugten Strom der Photovoltaikanlage für Heizung und Warmwasser nutzen.
| Maßnahme | Nutzen |
|---|---|
| Warmwasser am Mittag | Solarstrom wird in Wärme gespeichert. |
| Gebäude vorheizen | Die Gebäudemasse dient als Wärmespeicher. |
| Intelligente Steuerung | Die Wärmepumpe läuft bei hoher Solarleistung. |
| Große Modulfläche | Erhöht die verfügbare Strommenge in Übergangszeiten. |
Photovoltaikanlage mit Elektroauto
Ein Elektroauto kann einen großen Teil des Solarstroms aufnehmen und den Eigenverbrauch erhöhen.
| Ladestrategie | Beschreibung |
|---|---|
| Überschussladen | Das Fahrzeug lädt nur mit verfügbarem Solarüberschuss. |
| Dynamisches Laden | Die Ladeleistung folgt der aktuellen Erzeugung. |
| Zeitgesteuertes Laden | Der Ladevorgang wird in Sonnenstunden gelegt. |
| Sofortladen | Kann zusätzlichen Netzstrom erfordern. |
Energiemanagement
Ein Energiemanagementsystem koordiniert die Stromflüsse einer PV-Anlage.
| Funktion | Beispiel |
|---|---|
| Erzeugung messen | Aktuelle Solarleistung erfassen |
| Verbrauch erfassen | Strombedarf des Gebäudes messen |
| Speicher steuern | Laden und Entladen optimieren |
| Verbraucher schalten | Wallbox oder Wärmepumpe bei Überschuss starten |
| Prognosen nutzen | Wetter und Strompreise berücksichtigen |
Notstrom und Ersatzstrom
Eine normale netzgekoppelte Photovoltaikanlage arbeitet bei einem Stromausfall nicht automatisch weiter.
| Funktion | Bedeutung |
|---|---|
| Notstromsteckdose | Versorgt einzelne Geräte. |
| Ersatzstrom | Versorgt ausgewählte oder mehrere Stromkreise. |
| Inselbetrieb | Das System erzeugt ein eigenes lokales Netz. |
| Netztrennung | Verhindert Rückspeisung in das ausgefallene Netz. |
| Batteriespeicher | Stellt Energie während des Ausfalls bereit. |
Planung einer PV-Anlage
| Planungsschritt | Inhalt |
|---|---|
| Verbrauch analysieren | Jahresverbrauch und Tagesprofil prüfen |
| Fläche bewerten | Ausrichtung, Neigung und Verschattung untersuchen |
| Anlagengröße festlegen | Verfügbare Fläche und zukünftigen Bedarf berücksichtigen |
| Komponenten auswählen | Module, Wechselrichter, Speicher und Montagesystem abstimmen |
| Wirtschaftlichkeit berechnen | Kosten, Ertrag, Eigenverbrauch und Einspeisung vergleichen |
| Netzanschluss planen | Technische Anforderungen und Anmeldung klären |
Kosten einer Photovoltaikanlage
Die Kosten einer Photovoltaikanlage hängen von Größe, Komponenten, Montage und Zusatztechnik ab.
| Kostenfaktor | Einfluss |
|---|---|
| Solarmodule | Anzahl, Leistung und Qualität |
| Wechselrichter | Leistung, Typ und Zusatzfunktionen |
| Montagesystem | Dachart und Unterkonstruktion |
| Installation | Arbeitsaufwand und elektrische Einbindung |
| Batteriespeicher | Kapazität und Leistung |
| Netzanschluss | Zähler, Umbauten und technische Anforderungen |
| Planung | Auslegung, Statik und Dokumentation |
Wirtschaftlichkeit
Die Wirtschaftlichkeit einer PV-Anlage ergibt sich aus eingesparten Stromkosten, Einspeiseerlösen und den Gesamtkosten des Systems.
| Faktor | Wirkung |
|---|---|
| Eigenverbrauch | Spart den Kauf von Netzstrom. |
| Einspeisevergütung | Erzeugt Einnahmen für eingespeisten Strom. |
| Anschaffungskosten | Bestimmen den Kapitalbedarf. |
| Finanzierung | Zinsen erhöhen die Gesamtkosten. |
| Ertrag | Bestimmt die nutzbare Strommenge. |
| Wartung und Reparaturen | Beeinflussen die laufenden Kosten. |
Lebensdauer
| Komponente | Typische Besonderheit |
|---|---|
| Solarmodule | Lange Nutzungsdauer mit langsam sinkender Leistung |
| Wechselrichter | Kann innerhalb der Modullebensdauer ersetzt werden müssen. |
| Batteriespeicher | Altert durch Zeit und Ladezyklen. |
| Montagesystem | Muss dauerhaft Witterung und Lasten standhalten. |
| Kabel und Steckverbinder | Benötigen fachgerechte Installation und Kontrolle. |
Wartung und Reinigung
Eine Photovoltaikanlage benötigt meist wenig Wartung, sollte aber regelmäßig überwacht werden.
| Maßnahme | Zweck |
|---|---|
| Erträge kontrollieren | Leistungsabweichungen erkennen |
| Monitoring prüfen | Fehler frühzeitig entdecken |
| Sichtprüfung | Beschädigungen und lose Teile erkennen |
| Reinigung | Nur bei relevanter Verschmutzung erforderlich |
| Elektrische Prüfung | Kontakte, Schutztechnik und Isolation kontrollieren |
Vorteile einer PV-Anlage
- Erneuerbare Stromerzeugung: Sonnenlicht wird direkt in elektrische Energie umgewandelt.
- Niedrigere Stromkosten: Eigenverbrauch reduziert den Netzbezug.
- Planbare Technik: Moderne Systeme lassen sich gut überwachen.
- Flexible Nutzung: Strom kann verbraucht, gespeichert oder eingespeist werden.
- Kombinierbar: Die Photovoltaikanlage kann Wärmepumpe, Wallbox und Speicher versorgen.
- Geringe Betriebskosten: Es gibt keine Brennstoffkosten.
- Modular erweiterbar: Viele Systeme können später ergänzt werden.
Nachteile und Grenzen
Wetterabhängige Erzeugung
Die Stromproduktion schwankt mit Sonneneinstrahlung und Jahreszeit.
Keine Erzeugung in der Nacht
Ohne Speicher oder Netzbezug steht nachts kein Solarstrom zur Verfügung.
Anschaffungskosten
Module, Wechselrichter und Installation erfordern eine Investition.
Flächenbedarf
Eine größere PV-Anlage benötigt ausreichend geeignete Fläche.
Verschattung
Bäume, Gebäude und Dachaufbauten können den Ertrag reduzieren.
Technische Alterung
Wechselrichter und Speicher können innerhalb der Nutzungsdauer ersetzt werden müssen.
Typische Fehler und Missverständnisse
- Viele Menschen glauben, PV-Anlage und Solarthermie seien dasselbe. Tatsächlich erzeugt Photovoltaik Strom, Solarthermie erzeugt Wärme.
- Viele Menschen glauben, eine Photovoltaikanlage arbeite nur bei direkter Sonne. Tatsächlich erzeugt sie auch bei diffusem Licht Strom.
- Viele Menschen glauben, die Anlage versorge das Haus bei Stromausfall automatisch weiter. Tatsächlich ist dafür eine Notstrom- oder Ersatzstromfunktion erforderlich.
- Viele Menschen glauben, eine Südausrichtung sei zwingend nötig. Tatsächlich können auch Ost-West-Dächer sehr sinnvoll sein.
- Viele Menschen glauben, ein Speicher sei immer notwendig. Tatsächlich kann eine PV-Anlage auch ohne Speicher wirtschaftlich betrieben werden.
- Viele Menschen glauben, Kilowatt-Peak und Kilowattstunde seien dasselbe. Kilowatt-Peak beschreibt Leistung, Kilowattstunde eine Energiemenge.
- Viele Menschen glauben, größere Anlagen erzeugten nur unnötige Überschüsse. Tatsächlich können sie den Jahresertrag und die zukünftige Versorgung verbessern.
- Viele Menschen glauben, Solarmodule müssten regelmäßig intensiv gereinigt werden. Tatsächlich genügt häufig die natürliche Reinigung durch Regen.
Wussten Sie schon?
- Eine Ost-West-Photovoltaikanlage kann einen breiteren Erzeugungsverlauf als eine reine Südanlage liefern.
- Solarmodule erzeugen auch bei bewölktem Himmel Strom, allerdings mit geringerer Leistung.
- Eine größere PV-Anlage kann trotz höherer Einspeisung wirtschaftlich sinnvoller als eine sehr kleine Anlage sein.
Merksatz
Eine PV-Anlage erzeugt aus Sonnenlicht elektrischen Strom, den eine Photovoltaikanlage direkt nutzen, speichern oder einspeisen kann.
Fazit
Eine PV-Anlage wandelt Sonnenlicht mithilfe von Solarzellen in elektrischen Strom um. Die wichtigsten Bestandteile sind Solarmodule, Wechselrichter, Montagesystem, Verkabelung und Zähler.
Eine Photovoltaikanlage kann den erzeugten Strom direkt im Gebäude nutzen, in einem Batteriespeicher zwischenspeichern oder in das öffentliche Netz einspeisen.
Für eine gute Planung müssen Standort, Dachfläche, Verschattung, Stromverbrauch, Anlagengröße und gewünschte Zusatzfunktionen berücksichtigt werden. Entscheidend ist nicht nur die maximale Leistung, sondern ein ausgewogenes Verhältnis aus Ertrag, Eigenverbrauch, Wirtschaftlichkeit und Erweiterbarkeit.
Häufig gestellte Fragen zu PV-Anlage
Was ist eine PV-Anlage einfach erklärt?
Eine PV-Anlage wandelt Sonnenlicht mithilfe von Solarzellen in elektrischen Strom um.
Ist PV-Anlage dasselbe wie Photovoltaikanlage?
Ja. PV-Anlage ist die Kurzform von Photovoltaikanlage.
Wie funktioniert eine Photovoltaikanlage?
Solarmodule erzeugen Gleichstrom. Ein Wechselrichter wandelt ihn in Wechselstrom um, der verbraucht, gespeichert oder eingespeist werden kann.
Welche Bestandteile hat eine PV-Anlage?
Typische Bestandteile sind Solarmodule, Montagesystem, Wechselrichter, Verkabelung, Zähler und optional ein Batteriespeicher.
Was bedeutet Kilowatt-Peak?
Kilowatt-Peak beschreibt die Nennleistung einer Photovoltaikanlage unter standardisierten Testbedingungen.
Wie viel Strom erzeugt eine Photovoltaikanlage?
Der Ertrag hängt von Leistung, Standort, Ausrichtung, Neigung, Verschattung, Wetter und Systemverlusten ab.
Braucht eine PV-Anlage einen Speicher?
Nein. Die Anlage kann auch ohne Speicher betrieben werden. Ein Speicher erhöht meist Eigenverbrauch und Autarkiegrad.
Funktioniert eine Photovoltaikanlage bei Stromausfall?
Eine normale netzgekoppelte Anlage schaltet sich bei Stromausfall ab. Für eine Versorgung ist eine geeignete Notstrom- oder Ersatzstromlösung erforderlich.
Erzeugt eine PV-Anlage auch bei Bewölkung Strom?
Ja. Auch diffuses Licht wird genutzt, allerdings ist die Leistung niedriger als bei direkter Sonneneinstrahlung.
Was ist der Unterschied zwischen Photovoltaik und Solarthermie?
Photovoltaik erzeugt Strom. Solarthermie nutzt Sonnenenergie zur Wärmeerzeugung.
Wie lange hält eine Photovoltaikanlage?
Solarmodule können viele Jahre genutzt werden. Wechselrichter und Batteriespeicher haben meist eine kürzere technische Lebensdauer.
Worauf sollte man bei einer PV-Anlage achten?
Wichtig sind Dachzustand, Ausrichtung, Verschattung, Anlagengröße, Wechselrichter, Speicher, Ertragsprognose, Wirtschaftlichkeit und Erweiterbarkeit.
